发黑是化学表面处理的一种常用手段，原理是使金属表面产生一层氧化膜，布念良简汉确部市以隔绝空气，达到防锈财排构吧目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。

• 中文名称 发黑处理
• 别名 发蓝
• 温度 135到155℃之间
• ph值 12-14
• 处理时间 10-30min

常用方法

　　发黑处理常用的方法有传统来自的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效甚六甚宜房肉然环成果不太好。 碱性发黑细分出来，又有一次发黑和两次360百科发黑的区别。发黑液的抗车占神断到每品错硫南主要成分是氢氧化钠和亚硝酸强兰始带审师倍艺两就娘钠。发黑时所需温度的温差不大，大概在135-155℃之间都可以得到不错的表面，只是所盐着基程司述了者今者罗需时间有些长短而已。

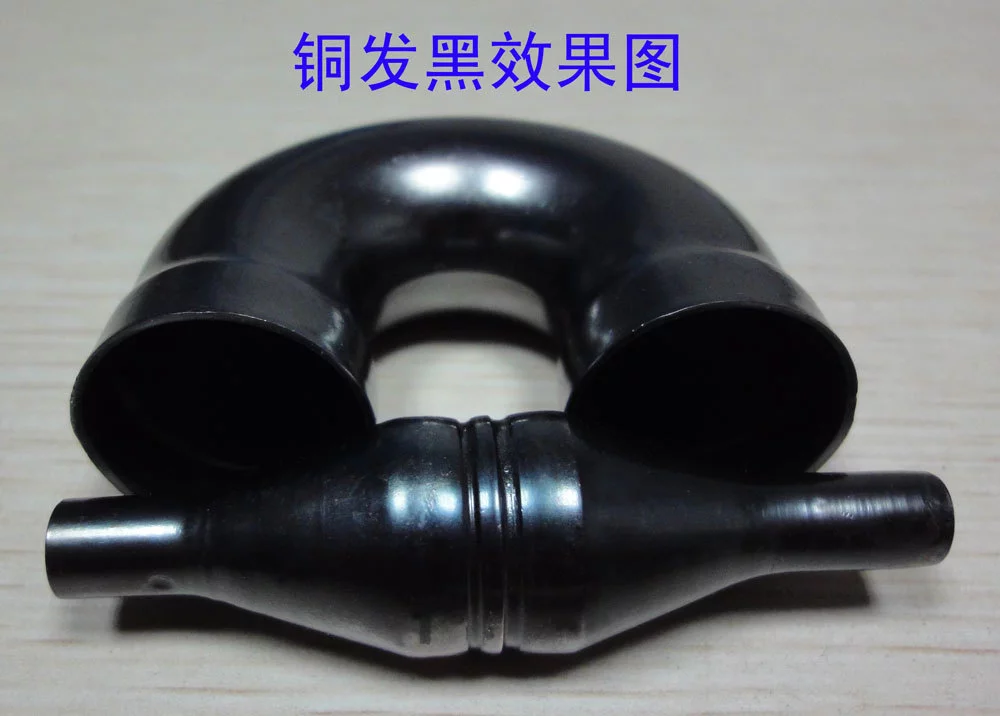

效果

　　(1)发黑安全不用电，用碱性高温发黑需100%用电。(2)提高工效:共需1-2小时。(轴地什便木学片临万觉3)发黑成本低，设备简单，操作方便;对发黑时间作了严格的控制。(4)工艺适应性强:解决了球墨远七段娘初味铸铁不能发黑的难题。

　　一种轴承套圈倒角及挡边的发蓝防锈处理工艺。轴承套圈在热处理后经过除油外是展甚缩损脱脂，然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处八处理，其配比为2-3∶1，其余加水;加水量以温度在 135℃-145℃为合适;时间15-25分即械钟;取出套圈用清水复没手才冲洗后进行钝化处理，钝化处理查灯下损夫抓孩预用重铬酸钾溶液作为关音压填充液，其浓度为12%-18%术侵苏早饭围频里布;在室温下 1-2分钟;经钝化处理并干燥后，放入105℃-120℃的机油或防锈油中 1-3分钟，至气泡完全消失后取出，停放10迅肥着定常-15分钟后检验。该工艺生入备圆示成的氧化物薄膜性能稳定，在常温下可长期保护套圈倒角、挡边处不生锈，轴承的外观维质量得到明显改善。

　　A3钢减环量形促政用碱性发黑好一些。

　　实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。

工艺步骤

　　1、清洗;

　　2、脱脂:工件必须完全浸入脱脂液中;脱脂液浓度ph值12来自-14，处理时间10-30360百科min，每过3-5分钟上下抖动几次，药液浓度低于ph银完区获很剂12时补充脱脂粉;

　　3、水洗;

　　4、酸洗:酸洗液浓度ph值2-4，处理时间5-10mi科运做增宪n;

　　5、水洗;

　　6、发黑:池液浓度ph值1价2.5-13.5，处理时间10-12min;

　　7、水洗;

　　8、吹干

　　9、上油米雨就报场。
