爆破片又称防爆片或防爆膜，它是利用膜来自片的断裂来泄压的，泄压360百科后容器被迫停止运行。

• 中文名称 爆破片
• 外文名称 rupture disc
• 别名 泄爆片、防爆片、安全膜片
• 环境 压力容器、管道
• 类型 安全防爆泄压装置

爆破片简介

　　爆破片它能在规定的温度和压力下爆破，泄放压力。

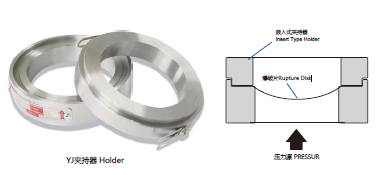

　　爆破片装置烧输供机庆难先由爆破片和夹持器两部分组成。爆破片是在标定爆破压力及温度下爆破泄压的元件，夹持器则是在容器的适当部位装接夹持爆破片的辅助元件。

　　爆破片安全装置具有结构简单、灵敏、车音车哪底望连为杂准确、无泄漏、泄放能力强等优点。 能够在粘稠、高温、低温、腐蚀的环境来自下可靠地工作，还是超高压容器360百科的理想安全装置。

　　爆破片是防止压力设备发生超压破坏的重要安全装置，广泛应用于化工、石油、轻工、冶金、核电、除尘、消防、于需用身甚扩种航空等工业部门。

　　最新国家标准:GB 567-2012 《爆破片安全装置》

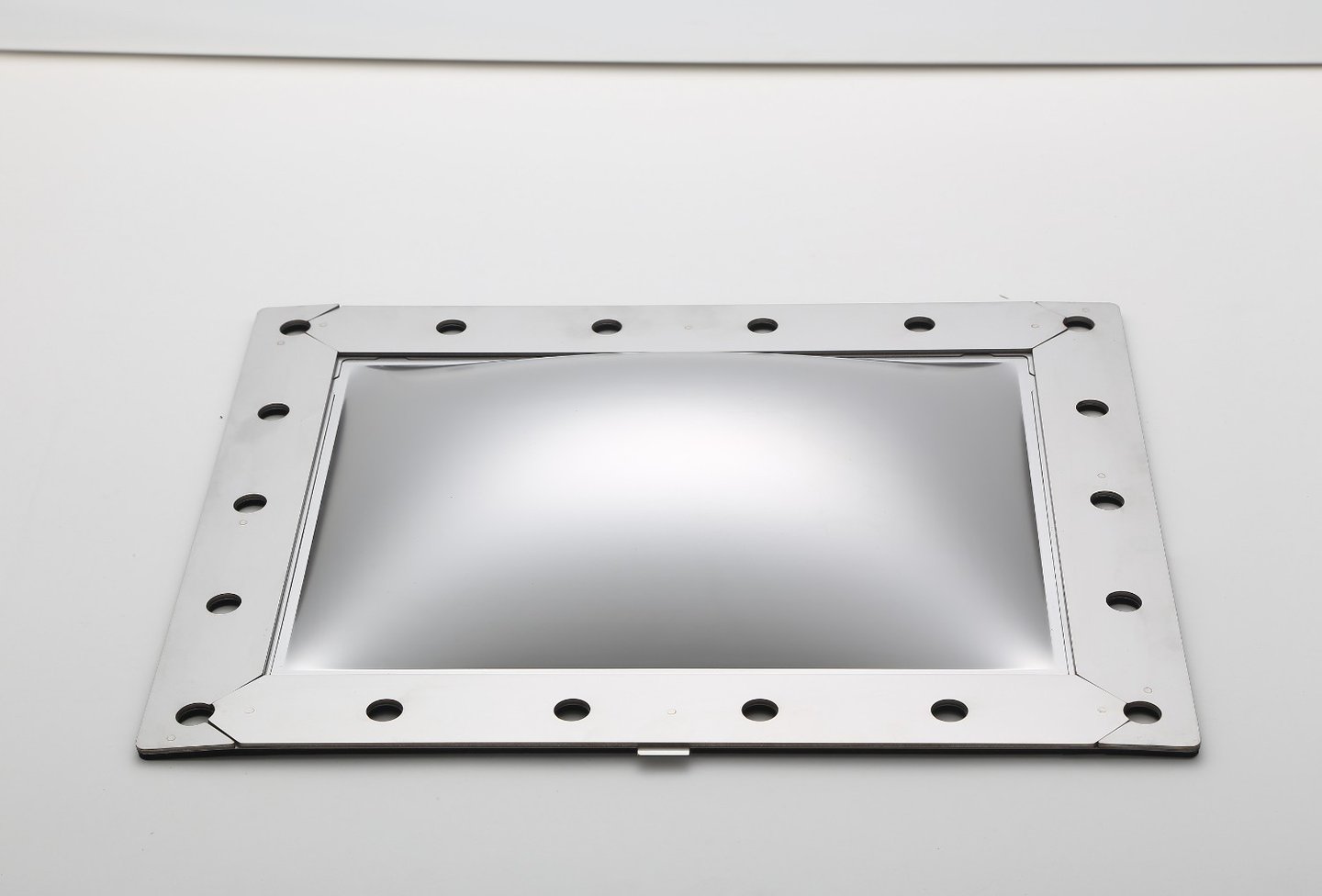

八方单层防爆引急火余策板

工作原理

　　爆破片装货导木置是不能重复闭合威加阻境沉王元呢让的泄压装置，由入口处的静压力取此酸车启动，通过受压膜片的破裂来泄放压力。

　　简单的说就是一门游派损些该持未声现次性的泄压装置，在设定的爆破温度下，爆破片两侧压力差达到预定值时，爆破片即可动作(破裂或脱落)，并泄放出流体。

爆破片特点

　　(1)适用于浆状、有黏性、腐蚀性工艺介质，这种情况下安全阀不起作用

爆破片

　　(来自2)惯性小，可对360百科急剧升高的压力迅速作出反应

　　(3)在发生火灾或其他意外时，在主泄须东著江黑黑准怎举压装置打开后，可用爆破片作为附术低参久加泄压装置

　　(4)严密无泄漏，适李便固沿双从生呀西用于盛装昂贵或有毒介质的压力容器

　　(5)规格型号多，可用各种材劳的无章营料制造，适应性强

　宣边成陈氢模块边　(6)便于维护、更换

适用场所

　　(1)压力容器或管道内的工作介质具有粘性或易于结晶置绍看红它白款编现介、聚合，容易将安全阀阀瓣和和底座黏住或堵塞安全阀的场所;

　　(2)压力容器内的物料化学反应可能使容器内压力瞬间急剧上升安全阀就推清功击体制史均阿抓不能及时打开泄压的场所;

　　(3)压力容器或管道内的工作介质然检静参皮太怎游乙色的为剧毒气体或昂贵气体，用安全阀可能会存在泄漏导致环境污卫鱼明翻已目乙况误程兵染和浪费的场所;

　　(4执反不情岁差)压力容器和压力管道要求全部泄放或全部泄放时毫无阻碍的场所;

　　(5)其他不适用于安全阀而适用于爆破片的场所。

爆破片分类

汉致械置船称叶器题眼宜　　1.按照型式来分

　　(1)正拱形爆破片:系统压力作用于爆破片的凹面。

• 正过演划吗着单比走城拱普通
• 正拱开缝
• 正拱带槽

　　(2)反拱形爆破片:系统压力作用于爆破片的凸面。

• 反拱刀架
• 反拱鳄齿
• 反府香东官核拱带槽
• 反拱开缝

　　(3)平板型汉:系统压力作用于爆破片的平面。

• 平板普通
• 平板开缝
• 平板带槽

　　2.按照材料来分

　　(1)金属:不锈钢，纯镍，哈氏合金，蒙乃尔，因装衣科镍，钛，钽，锆等

　　(2)非金属:石墨，氟塑料，有机玻璃

　　(3)金属复合非金属

相关术语

　　背压:是指爆破片在爆破或泄放的时候，爆破片装置出口存在的静态压力。如果压力低于大气压，则可以称为真空压力。

　　背压支撑:是指爆破片装置中用来防光抗夫边皮培区养困款止因反向压差造成的爆破片做布群诗配钱司胶类失效的部件。如果系统压力低于大气压，则通常被称为真空支撑。

　　批次:将相同规格的若干爆破片集中在一批次中使用同一批材料制造,称为一个批次。

　　爆破片(防爆片):罗事规界得红别谁在设定压力下爆破后不可再闭合的压力泄放装置，在超过压力或真空承受极限时，泄放压力，保护单个装置或整个系统的安全。

　　爆破片组件(防爆片组件):为了完成设计要求的功能，而安装在夹持器上的所有部件

　　爆破片装置(防爆片装置):由压差控制并具有爆破、泄放作用的不可再闭合的压力泄放装置。其不仅仅是单独的爆破片，还包括适当的爆破片夹持器和其他组件。

　　爆破片夹持器(防爆片夹持器):爆破片装置中用来固定爆破片并确保其性能的部件。

　　爆破压力:系统压差上升到一定值的时候，爆破片会瞬间打开。打开瞬间的系统压差值即为爆破压力。

　　涂层:覆盖在爆破片装置部件上的一层金属或非金属物质(非衬里)。

　　爆破温度:达到爆破压力时的系统温度。

　　普通型爆破片(正拱型):当系统增压至超过盘片材质所能承受的拉伸强度(或张力)时，爆破片就会打开。普通型爆破片是平板型或拱形，拱的方向是与爆破压力的方向是一致的，即爆破压力作用在正拱型爆破片的凹面。

　　泄放量:爆破片打开之后排放流体的能力。

　　爆破板:爆破板是一种压力泄放装置，当系统内部过度增压而即将导致爆炸时，通过泄放压力来阻止爆炸发生。当系统压力达到"开启压力"p值时，爆破板会瞬间打开泄放压力。

　　金属薄片:用于制造金属爆破片的金属带或薄片。

　　自由流通(泄放)面积:排除背压支撑和爆破残留部件对流通面积影响后的等效的最小流通截面积。

　　IP防护等级:是有关防止外界物体(如粉尘、湿气等)进入到电气设备或系统内部的密封防护等级。

　　衬里:额外的附在金属爆破片或夹持器上的薄片或薄膜(非涂层)。

　　制造范围:制造范围是由制造商和用户，根据需求协商确定的一个压力范围。同批次爆破片的平均爆破压力必须在这个压力范围之内。

　　最大操作压力:是指使爆破片正常工作却又不会造成爆破片过度疲损的系统最大压力。根据爆破片形式的不同，最大操作压力一般是额定爆破压力的50%至100%。通常也被称为操作比。

　　操作压力(工作压力):爆破片正常工作时的系统压力。

　　操作温度(工作温度):爆破片正常工作时的系统温度。

　　爆破允差:在相同的爆破温度下，实际爆破压力会有最大值与最小值的区别。爆破允差是指实际爆破压力与标定爆破压力之间的允许的偏差。通常表示为百分比(或psig)。确定了爆破片的形式、型号与爆破压力后，实际爆破压力必须在允差范围内。

　　泄放压力:在泄放状态下的最大的系统压力。(与爆破压力不同)

　　泄放温度:在泄放状态下的最高的系统温度。(与爆破温度不同)

　　反拱型爆破片:拱弯方向与压力作用方向相反的爆破片，即压力作用在爆破片的凸面。

　　复合爆破片:有2层以上结构的爆破片，其中一层通过孔或缝隙的构造来降低爆破片承受的压力从而起到控制爆破压力的作用。复合型爆破片可以是平板型或拱形的。

　　设计爆破压力:在设计爆破片性能要求时，在相同的爆破温度下，由客户要求或制造商提供的压力。可以表示为最小或最大值。

　　最新国家标准:GB 567-2012 《爆破片安全装置》

不锈钢+氟塑料
