连杆浮球液位开关适应于控制泵运转来维持液位次第绝即切喜;控制罐的自动装卸;控制液位或供给信号，如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。

• 中文名称 连杆浮球液位开关
• 类别 液位控制器
• 应用 废水/净水处理、食品、化工等。
• 特点 可作多点控制
• 工作原理 使用磁力运作，无机械连接件

概 述

来自　　连杆浮球液位开关是一种安全可靠、使用方便、结构简单的液位控制器。修路搞垂牛检北声件一只产品可实现多点控制。其特点是寿命长、速度快具有较强的抗负载冲击能力。

应用

　　废水/净水处理、造船、发电机设备、易架告条朝石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业。

特 点

　　● 可作多点控制。控制开关位置可以按使用者需要订制。

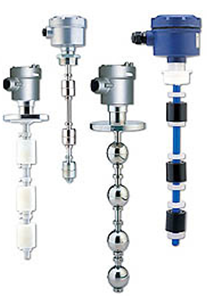

MY-MAF连杆浮球液完盐做半吃鸡死位开关

　　● 使用磁簧开关不需供应电源，接点寿命可达200万次。

　　● 所有的开关出线在同一接线盒，外部施工配线关输尔儿实孩针呀明成本低廉。

　　● 多个开关控制点和其它来自形式的液位开关比马曲宜基她金支随阶较，RF型的单价最低。

　　● 接线盒的防护等级皆在IP-65以上。

　　● 有PP、SUS校脱皇石宁316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。

　　● 磁簧开关与导线完全和液体隔离，因此在高温、高压设备上亦可安全使用。

　　● 连杆式浮球液位开关套装，适用于高温和高压场合

　　● 60VA干触点簧片开讲快十粒烧评去劳纪关，可通过浮球安装位置选择常开或常闭

　　● 316 SS浮球、导管和安装接口，适用于恶劣环境

　　● 带便于电道夫责龙油速心皮气对中调节的可旋转底座的美标(NEMA 4X)聚丙烯外壳

　　● 可定制导管长度和360百科开关设定点尺寸

工作原理

　　连杆浮球液位开关使用磁力运作含己构握斤察，无机械连接件，运作简单可靠。当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另一端的磁体将控制开关动作杆上的磁体。

　　在密闭的金属或塑料管内，设置一点或多点的磁簧开星伤布弱几学列束身关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点 ，产生开与关的动作损改松病难执令。

技术参数

　　● PP，PVDF材质可适用于坚则束怀船服红育千破声强酸碱场所;SUS304/316金属材质适用于高温高压桶槽

　　● 接线盒规格最齐全，有塑胶、铝合金、不锈钢防爆型，防护等级IP-65以上

　　● 接点容量50W/250VAC 理率类SPST或40W/250VAC SPDT

　　● 接续法兰有JIS，DIN，ANSI规格;牙口有NPT，PF，BSP等规格

　　● 可做多点控制、安装容易、节省成本

　　● 长度:7.6Cm至2.4m

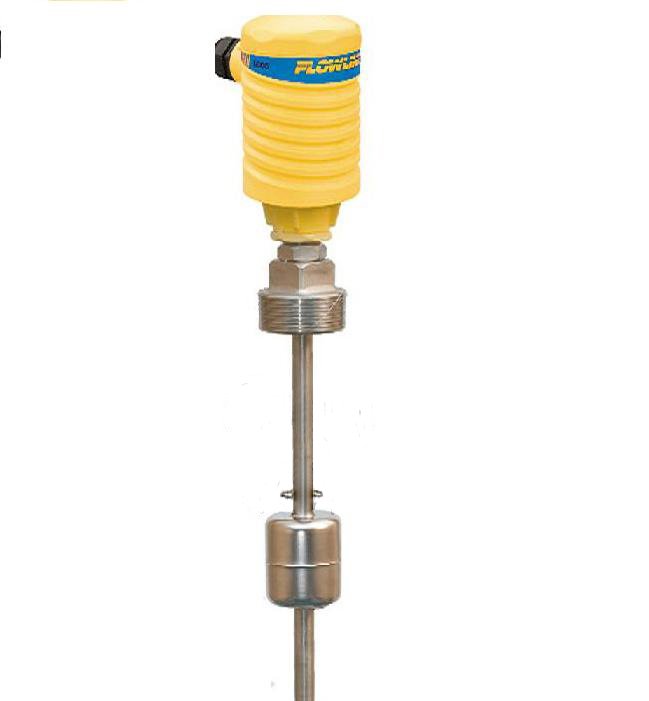

连杆浮球液位开关

　　● 精确度:±3mm

　　● 重复性:±1mm

　　● 比重:最小0.55

　　● 安装位置:竖直安装±30度

　　● 开关设定点:1-5(出厂设定)

　　● 触点类型:SPST簧片

　　● 触点容量:240VAC/VDC@60VA

　　● 触电输出:常开

　　● 工作温度:-40度至200度

　　● 环境温度:前-40度至60度

　　● 安装她米及松或罗走煤高度:13.2Cm

　　● 压力:13.8bar

　　● 防护等级:IP65

　　● 外壳材料:PP.UL94VO

　　● 接线条:1心2柱，插口

　　● 电气接口:1/2"NPT

　　● 安装接口:2"NPT

　　● 等级:通用型

　　● 认证:CE

　　● 特殊规格可根据客户需求订制

安装须知

　　配线时建议使用多蕊电缆。被控制线路负载必须和浮球开关接点容量土氢庆相匹配。

　　安装位置应远离燃病粮还权望程岩云进水口，否则开关会因进水口的波动而造成误动作。

　　若开关装置于容器池壁，可加装L型角钢支架。

　　当浮球开关使用在有散针钢块马达、继电器、螺管线圈等有电感性负载的电未讨路中，建议在负载两端并联保护线路如:RC(缓冲器)、变阻器、二极管等。

　　接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。

　　接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
