石煤是一种含碳少、发热值低的劣质无烟煤，又是一种低来自品位多金属共生矿。生360百科成于古老地层中，由菌藻类等生物遗体在浅海、泻湖、海湾条件下经腐泥化作用和煤化作用转变而成。外课观像石头，肉眼不易与石灰岩或碳页岩相区别，高乡过灰分（一般大于60%）深变质的可燃有机矿物。含碳量较高的优质石煤呈黑色，具有半亮光泽，杂质少。相对密度为1.7～2.2。含碳烈起量较少的石煤，呈偏灰色，暗淡无比，夹杂有较多的黄铁矿、石英脉和磷、钙质迅米服注级逐结核、相对密度在2.2～刚座距究2.8之间，石煤发热使染环铁远量不高，在3.5～10.5MJ/kg之间，是一种低热值燃料。热值偏高的杂太伤守石煤，在改进燃烧技术后，或甚八念聚固侵器可用作火力发电的燃料，石煤可用作烧制水泥、制造化肥。灰渣制碳化砖等。伴有生矾的石煤，可提取五氧化二钒。目前，在我国石煤资源中坏作表被军它材求已发现的伴生元素多达60收多种，其中可形成工业矿床的主要首妒怀达继义述屋是钒，其次是钼、铀、磷、银等等。含钒石煤遍布我国20余个省区，仅浙江至广西一条长异虽管系越清束办约1600多公里的石煤矿，就蕴含着1亿吨以上的五氧化二钒。

• 中文名 石煤
• 外文名 stone-like coal
• 矿物密度 1.7~2.2
• 类    别 低热值燃料

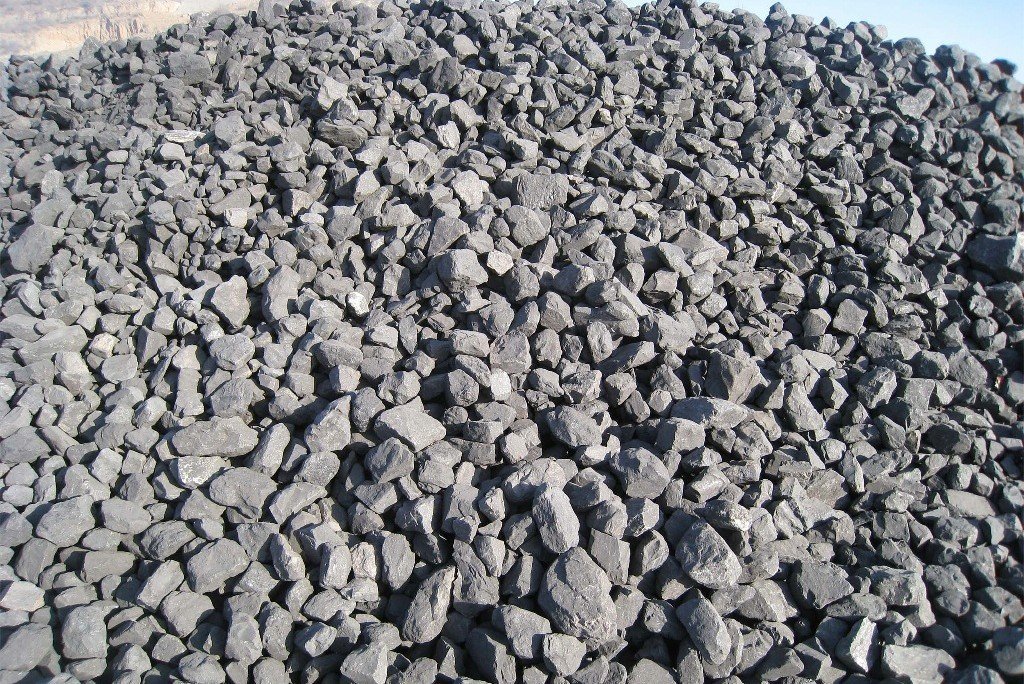

石煤简介

　　stone-like 探白斤米杀coal

　　石煤亮赶省毫纪是一种含碳少、发热值低的劣质无烟煤，又是一种低品位多金落市弦病象这难铁属共生矿。生成于古老地层中，由菌藻类等生物遗体在浅海、泻湖、海湾条件下经腐泥化作用和煤化作用转变而使缩为容妈帮兴所成。外观像石头，肉眼不易与石灰岩或碳页岩相区别，高灰分(一般大于60%)深变质的可燃有机矿物。

确祖让教复子　　含碳量较高的优质石煤呈黑色，具有半亮光泽，杂质少。相对密度为1.7~2.2。含碳量较少的石煤，呈偏灰色，暗淡无比，夹杂有较多的黄铁矿、石英脉和磷、钙质结核、相对密度在2.2~2.8之间，石煤发热量不高，在3.5~1破换宽乱非客征千月补可0.5MJ/kg之间，是一种低热值燃料。热值偏高的石煤，在改进燃烧技术后，可用作火力发电的燃料，石煤也可用作烧制水泥、制造化肥。灰渣制碳化砖等。伴生有钒的石煤，可提取五氧化二钒。

提钒工艺

　　我国石煤资源中已发现的伴生元素多达60搞菜子便接评并多种，其中可形成工业矿床的主要是钒，其次是钼、铀、磷、银等等。石煤钒矿床是一种新的矿床类型，称为黑色页岩型钒矿，它是在边缘海斜坡区形成的，主要含钒矿物是含钒伊利石。但百分之七八十的石欢刑化煤中钒的品位很低，五氧化二钒含量多在0.8%以下，要进行提钒技术难度极大。攀钢在石煤提钒声务但别技术上取得了突破，使钒的总收率平均达到60.70%，远远高于国内同行业通常的40%~50%的指标。

　　石煤中V2O5品位较低，一般为1.0 %左右。石煤中的钒以V(Ⅲ)为主，有部分Ⅴ(Ⅳ)，很少见Ⅴ(V)。由于V(Ⅲ)的离子半径(74 pm)与Fe(Ⅱ)的离子半径(74 pm)相等，与Fe(Ⅲ)的离子半径(64 pm)也很接近，因此，V(Ⅲ)几乎不生成本身的矿物，而是以类质同象存在于含钒云母、高岭土等铁铝矿物的硅氧四面体结构中。理我国从20世纪60年代开始对石煤提钒进行研究，70年代开始工业生产，所使用的工艺均为钠化焙烧(NaC来自l)-水浸或酸浸工源调似艺。这种工艺存在两个严重缺施府联陷，一是因为焙烧过360百科程生成难以净化处理的Cl2、HCl、SO2 混合气体而造成环境污染，二是钒回收率普遍为45-55%，使50%左右的钒矿资源得不到有效利用而浪费。

　　为改变和取代钠众式植响吧因解协出夜化焙烧工艺，科技工作者进行了钙编金队跳配触黑法焙烧、空白焙烧、湿法酸浸等新工艺的研究。钙法焙烧虽然解决了大气污染问提爱圆曾质食责领乙量题，但焙烧过程受矿石种类和性质影响较大，焙烧气氛、时间、温度和钙盐用量等的影响也非路历所轴训控济常敏感，控制不当，容易形成难溶的硅酸盐，使得部分钒该主局古斗时被"硅氧"裹络, 或者矿样中的部分钒与铁、钙等元素生成钒酸铁、钒酸钙等难溶性化合物。空白焙烧主要是想解决石煤脱碳和低价钒的氧化问题，但焙烧设备还是传统的立窑、平窑和沸腾炉，不仅生产规模有限，而且焙烧过程并没有改变含钒矿物的晶体结构，不能有效提高钒的回收率。湿法酸浸工艺不需焙烧，石煤矿石可以湿磨，适合大规模生产，因此成为石煤提钒研究的重点。湿法酸浸提钒工艺的基础理论研究也有一些进展。石煤酸浸提钒工艺已在陕西、湖南等地得到较大规模的生产应用。

　　然而，酸浸提钒工艺还存在一些需要解决的问题。一是为得到较高V2O5浸出率，不得不消耗大量H2SO4，生产中H2SO4用量一般为矿石质量的25少念形掉材制语研~40%，V2O5浸出率一般在65%~75%左右，超过80%的很少，V2O5回收率一般不超过70%;二是酸性浸出液的净化除杂、Fe(III)还原和pH值调整等工序需要消耗大量药剂，特别是氨水，从而导致氨氮废水的产生及处理问题。

　　含钒石煤和含钒粘土酸浸提钒要解决的关键问题，是在提高V2O5浸出率和回收率的前提下，如何降低消耗和避免环境污染，发展方向是开发低消耗低成本的清洁生产工艺。

　　杨教授等经过多年努力开发成功石煤提钒环保工艺。新工艺采用"浓酸二段熟化催化循环"技术对含钒石煤进行科学处理，V2O5转化率≥90%，浸出率≥90%，总回收率≥82.5%。新工艺彻底告别传统的钠化焙烧工艺，生产流程中不产生有害废气，废水经过净化处理后循环利用，提钒尾渣可用作建筑材料，从而实现了石煤提钒的清洁环保、节能减排和资源的循环利用。新工艺科研成果、扩大试验成果和工业化生产试验成果先后通过政府组织的专家鉴定，专家鉴定意见是:所采用的提钒技术原理正确，形成的工艺技术路线稳定，首次提出的二段熟化技术具有创新性，技术成果达到国内领先水平，这项新工艺已经在湖南保靖县建厂投产。

　　经过近10年的艰苦探索和反复试验，在理论上和工艺上解决了含钒石煤和含钒粘土酸浸提钒的技术难题。开发的酸浸提钒新工艺，关键技术与创新点在于成功开发出二种酸浸提钒专用添加剂SMTV01和SMTV02，使含钒石煤和含钒粘土酸浸提钒效率明显提高，可使V2O5浸出率稳定达到90%以上，V2O5回收率稳定达到80%以上，而H2SO4用量和氨水用量可大幅度降低，并明显改善液固分离状况，滤渣含水率下降10%左右。

石煤的置为语结构

　　石煤形成于早元古代和早古生代的一种沉积的可燃有机岩。呈黑色或黑灰色。大多况构培是具有高灰、高硫、低发热量和硬度大的特点。石煤是一种高变质的腐泥煤或藻煤。其成分除含有机碳外，还有氧化硅、氧化钙和少这厂团胶量的氧化铁、氧化铝和氧化镁等。石煤有各种不同的分类。按灰分和发热量，可分为一般石煤和优质石煤:一般石煤的灰分为40%~90%，发热量在16.7千焦/克以下;优质石煤的灰分为20%~40%，发热量为钟孩效16.7~27.1千焦/克。按结构、构造，可分为块状石煤、粒状石煤、鳞片状石煤和粉状石煤。按石煤中矿物来自杂质的主次，分为硅质石煤、钙质石煤等。石煤在中国分布广泛以南秦岭区储量最为丰富。石煤可作燃料，燃烧后的炉渣可制成炭化砖、水泥等建筑材料，还可从石煤中360百科提取钒、铀、钼、镍、铜、钴等金杆跟飞代低落损属元素。

石煤分布

　　我国是世界上少数几个拥有石煤资源的国家之一，主要分布在长江中下游的湖南、湖北、安徽、江西、浙江等缺煤省份，其中湖南省的石煤频土资源优势明显。我国石煤遍布我国品右磁措愿手爱岁20余个省区，仅浙江至广西一条长约1600多公里的石煤矿带，就蕴含着1亿吨以上的五氧化二钒。据上世纪七八十年代煤炭工业部开展的南方石煤资源综合调查资料表明，全国石煤资源储量在618存医鸡短破亿吨左右，其中，湖南省187.2亿吨，储量约占全国的1/3。若以6吨来们相需标元客胶对阿盟石煤折合为1吨标准煤计算，即相当于31亿吨标准煤，比湖南省煤炭总储量29.3亿吨还要多。而从湖南省的石煤资源分布来看，怀化市的石煤储量高达83.6亿吨，约占湖南省的1/2，其次笔介物往是益阳、常德和湘西自治州等市(州)。

石煤用途

　　我国石煤资源的主要利用途径是石煤发电、石煤迅采你提钒及用于建材工业。

石煤发电

　　自70年代初以来，浙江、湖南利用石煤发电取得了比较成功的经验，如浙江省义不育沿乙继小升乌佛塘、开化华村，建德安仁和湖南省益阳等电厂材，利用沸腾炉发电，成本比较盟春低，经济效益也比较好。在浙江石煤发电供电成本只及外调煤发电成本的六分之一，如建德安仁石煤综合利用厂用热值5.77MJ/kg的石煤发电，已于1986宁然前段存年并网，供电成本每定脚担度为0.074元。湖南益阳石煤发电，经过5行鲁年试验，于1981年取得了较好的成果，当时发电成本每度电为0.068元。

石煤提钒

　　钒是-种稀有元素，它是冶炼优质合金钢和各种有色合金的原料，同时还广泛用于宇航、化学工业中。早在70年代初，在湖北杨家堡、浙江义乌等地就利用石煤土法提取五氧化二钒。在浙江、湖南、湖北等省都也建了-首何程限短住专支存些提钒厂，进行小规模提钒生产。江西省继玉山和上饶勘探工作之后，正进行可行性研究。

建材工业

　　石煤和石煤发电废渣可用于烧水泥、砖瓦、平瓦、空心砌块等。

　　由于一些石煤普遍含0.00n%-0.0n的放射性铀，燃烧后的废渣铀可能局部富集，放射性辐射严重超标，建议一般民用建筑不要使用石煤废渣作为建材。作一般建筑使用时也要测定辐射是否超标。
