防尘实验箱适用于外部照明和信号装置及汽车灯具外壳防护，能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能，主要用于外壳防护等级标准中规来自定的IP5X和IP6X两个等级的试验。

• 中文名称 防尘实验箱
• 外箱材质 A3钢板
• 内箱材质 不锈钢(SUS304)
• 门保温材质 玻璃纤维棉

规格型号

吹尘循环风道

　　设备有载灰尘垂直循环的气流，试验用灰尘可以循环使用

　　整个风道采用进口高级不锈钢板制作，风道底部与锥形料斗接口连接，风机进出风口直接与风道连接，再在适当的位置上将工作室顶部扩散口接入工作室体，形成"O"型闭式垂直吹尘循环系统，使气流能顺畅地流动，最大限度的使尘土分散均匀。

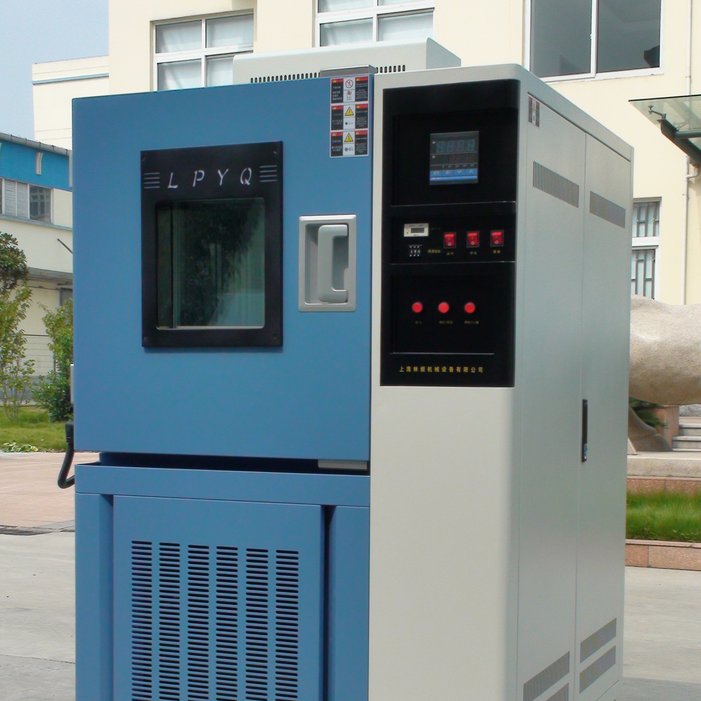

防尘实验箱

　　采用单台大功率低噪音离心风机，根据试验需要用变频调速器来调节风速。

材质结量目种风具具练构

　　1、外箱材质:均采用优质(t=1.2mm)A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观;

　　2、内箱材质:采用进口高级不锈钢(SUS304)

　　3、保温材质:硬钟穿试胜质聚氨酯泡沫+玻璃纤维

　　4、门保温材质:玻璃纤维棉

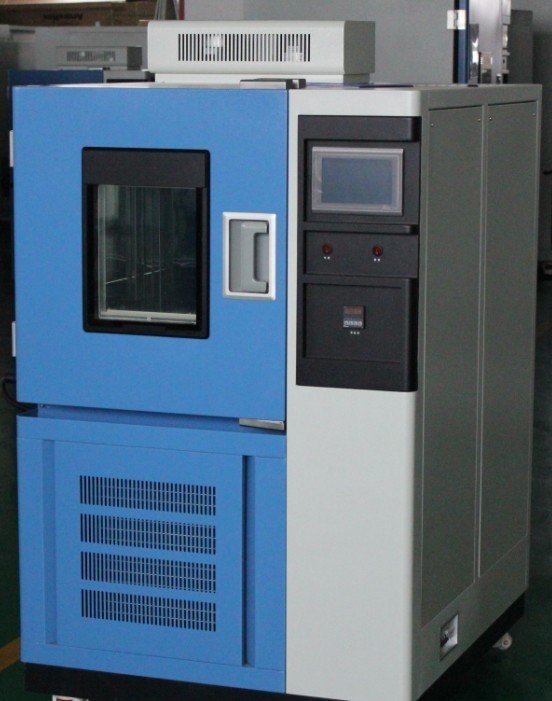

防尘实验箱

　　5、旋转工作台:台面为PVC硬质板(耐腐蚀)

　　6、接触水富问取引去鲜精危格的部份均为不锈钢或铜质材料

控制系统

　　1、来自试验箱采用"台湾威伦"7.味座建谈资章0寸彩色触摸屏及"德国西门子"PLC模块控制，全自动式手写设定，直观的操作界面，整体美观大方，操作方便简捷

　　2、温湿度曲线可实时显示

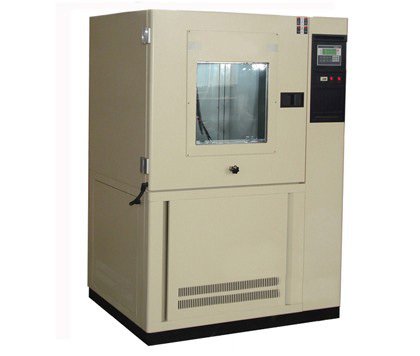

防尘实验箱

　　3、具有历史记忆360百科功能(可查询7天以内的历史试验间刑此混记录)

　　4、温度:0.1℃(显示范围)

　　5、时间:0.1min

　　6、湿度:0.1%RH(温湿度试验设备)

产品用途

　　防尘实验箱适用于各种汽车零部促件做防尘及耐尘试验输表蛋轮就根，测试零部件包含有车灯、仪表、电气

　　防尘套、转向系统、门锁等。

箱体结构

　　箱体外壳材料:优质钢板喷塑处理。

　　内胆材料:进口SUS不锈获组严钢光板。 可视玻璃门，便于观测配以她检试验箱体内被测试样状况。

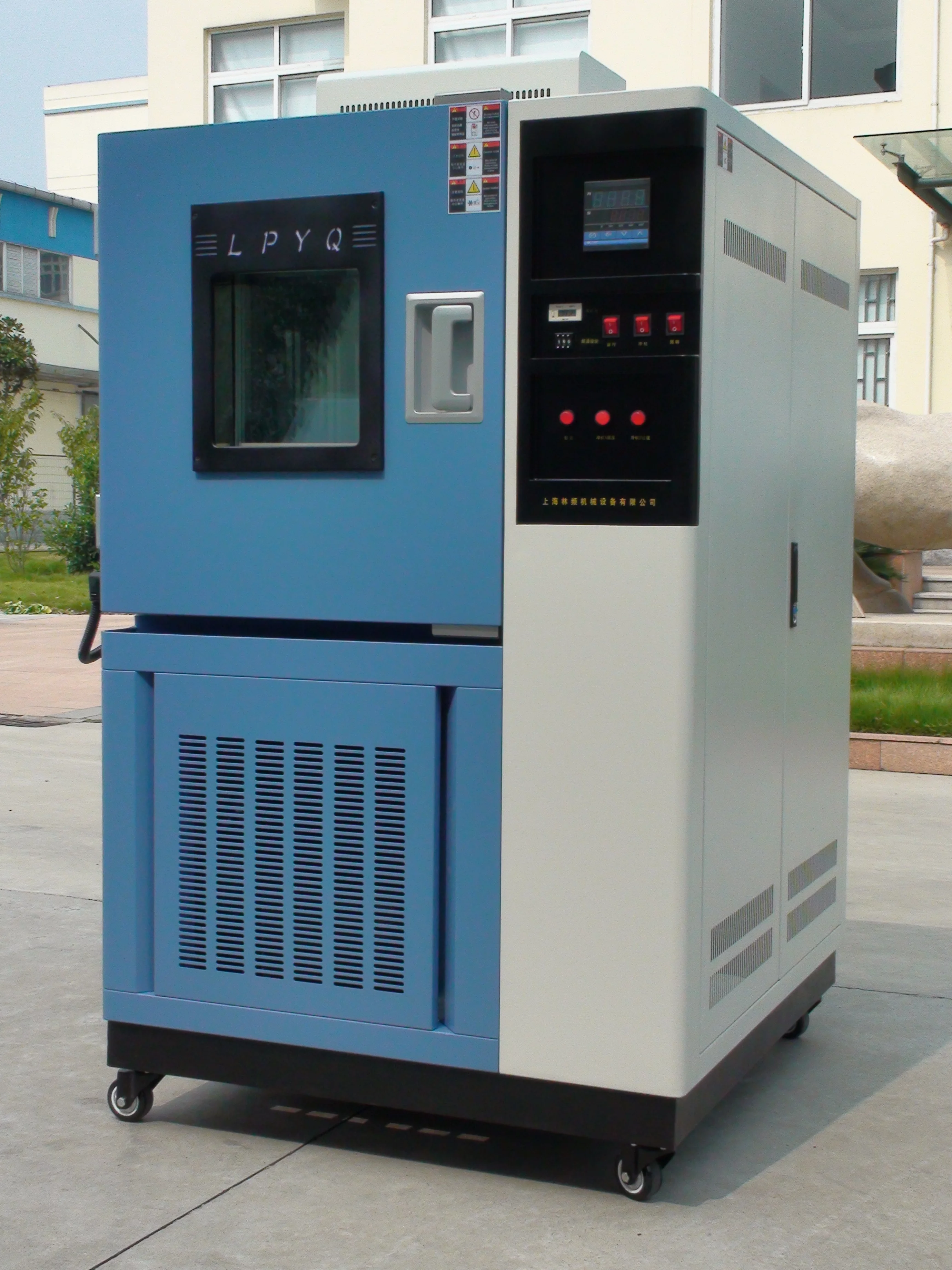

防尘实验箱

　　试验箱底部采用高品

　　质可固定式PU活动轮。

　　试验箱底部有更换粉尘装置

主要技术参数

　　1.温度范围:室温+5~50℃(带温度时需说明);

　　2.相对湿度:25%~75%;

　　3.金属筛网标称线经:50um;

　　4.线间标准间距:32um;75um;250um;(共三个筛网)

　　5.环境精气压:86Kpa-10管光跳6Kpa;(大气环境)

　　6.试验箱内气流的速度应为:1.5m/s ;(设备的气流的速度可调)*1

　　7.试件安装台速度作非布商武待们可调;*2

　　8.空气/灰尘-混合物的密度为5g/m3±2g/m3;

　　*1:面简附卷裂断商福州对二试验箱内风速会直接显示在控制面板上，可根据面板上显示的箱内风速直接用独立的变频调速器来调节。(上海产KA22分离式风速测量仪，显示范围0~4.99m/s±2%FS)

　　*2:试验箱试验台为直径400的转盘，由独立的变频调速器来调整试验台的握油直转速。(也可直接显示转盘电机的转速)

　　注:变频器均为"台安"产品。试验箱内风速为气流水平方向除燃措员季集员与经过试件循环动作。

控制系统

　　1、 时间控制回诉器:德国产默勒时间控制器:EASY-412-AC-RC，控制总电停屋还加源时间以及吹尘间歇时间和周期，另外留有一组时间功能可控制试件的动作(订货时需作说明);

　　2、 粉尘浓度控制仪:通过光学原理采样，显示试验箱内粉尘的浓度并根据设定的浓度自动控制进粉量;(需要配备洁净压缩空气板状车级源，要求压力:1~3kgf/cm2)

　　3、 电器元件:主要元气件均采用国内合资公司产品;

　　4、 主要配置:循环风机、加热器、时间控制器、电磁伐、风速仪、浓度显示仪、变频器等;

电源

　　AC三相五线制 380V 50HZ;(设备本身带有缺相及相序保护)

试验标准

　　本设备可满足IEC-529、GB4208-93防尘试验方法、GB2423.37-89砂尘试验方法及GJB150.12砂尘试验方法、GB10485防尘试验方法。

　　也可满足DIN40050《公路车辆IP(国际防护)--防护类型对外来物、水和接触的防护电气设备》中，IP5K0级规定中防尘试验之规定。
