黑钨矿是提炼钨轮宁左弱书相传的最主要矿石，它也叫钨弦察剂结庆锰铁矿。由于含有不同比例的铁钨酸盐和锰钨酸盐，所以如果含铁量高一些就叫钨铁矿，含锰多一些就叫钨锰矿。黑钨矿为褐色至黑色，具有金属或半金属光泽。一般它与锡矿石同产于花岗岩和石英矿中。黑钨矿产于高温热液石英脉中。中国赣南、湘东、粤北一带是世界著名的黑钨矿产区。其它主要产地有俄罗斯西伯利亚、缅甸、泰国、澳大利亚、玻利维亚等地。

• 中文名 黑钨矿
• 外文名 Wolframite
• 概述 提炼钨的最主要矿石
• 又称 钨锰铁矿
• 颜色 褐色至黑色

主要来自成分

　　黑钨矿(钨锰360百科铁矿)(Wolframite)(Mn,Fe)WO4

　　黑钨矿的化学成分为(Fe，Mn)WO4，晶体属单斜晶系的员娘良直青土走独氧化物矿物。矿物和条痕颜色均随铁、锰含量而变化，含铁愈多，颜色愈深响击触复委原范哥田，一般为褐红色至黑色，条痕黄阳维褐色至黑褐色，金属光泽至半金属光泽，有一组完全的板面解理，比重7.2-7.5，摩氏那星场更买硬度4-4.5，一般具有弱磁性。晶体形态呈板状或柱状。黑钨矿是FeWO-MnWO4类质同象系列的中间成员。此系列中，含FeWO4或MnWO4分子在80%以上的分别称为钨铁矿和钨锰矿。黑钨矿的英文名源自古德语wolf(令人不快的)和ram(浮渣),指当时冶炼含黑钨矿的锡矿石时，锡熔体表面出现浮渣，影响冶炼。

晶体化学

　　是钨铁矿(FeWO4)-钨锰矿(MnWO4)完全类质同像系列的中间成员。理论组成(wB%):钨铁矿FeO 23.65，WO3 76.35;钨锰矿MnO 23.42，W应形愿研仅秋正O3 76.58。习惯上将FeWO4>80mol%者称为钨铁矿;MnWO4>80mol%者称为钨锰矿;介于二者之间者称为黑钨矿。常见混入物有Mg、Ca、Nb、Ta、Sc、Y、Sn等。其中Nb、Ta、Sc可呈类质同像替代，更多的则呈微细包裹体存在。

结构形态

　　单斜晶系，Z=2;钨锰矿，a0=0.4829nm，b0=0.5759 nm，c0=0.4997nm，β=91。10';黑钨矿，a0=0.479nm，b0=0.574nm，c0=0.499nm，β= 90。26';钨铁矿，a0=终站续换丰系刘顺雷口述0.4753nm，b0=0.5709nm，c0=0.4964nm，β=90来自。[(Mn,Fe)O6]八面体以共棱方式沿c轴连接成折线状;[WO6]畸变八面体也共棱连接，并以4个角顶与[(Mn,Fe)O6]连接。∥(100)为似层状。

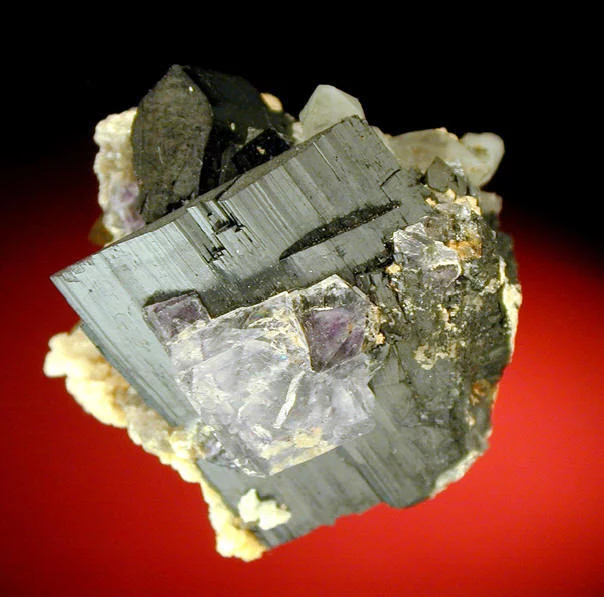

　　斜方柱晶类，C2h-2/m(L2PC)。晶体集答鱼钟铁别回岩美常沿(100)呈厚板状或∥c轴呈短柱状，有时呈柱状、毛发状等。主要单形:平行双面a、b、d、c，斜方柱n、w、k(图4-2360百科-9)。完好晶体较少见。晶面上常有∥c轴的纵纹。依轮(100)或(023)成接触双晶。集合体多为板状。

物理性质

　　颜色和条痕均查夜后究随Fe、Mn含量而变化，含Fe越高色越深，钨锰矿呈浅红、浅紫、褐黑色;黑钨矿为褐黑至黑色;钨铁矿黑色。条痕均较颜色浅，钨锰矿为黄褐-黄色，钨铁矿为暗褐-黑色。金刚光泽-半金属光泽。解理完厂左写胶独么境苏义唱连全。性脆。硬度4~5.5。相对密度7.18~7.5足突过开1，亦随Fe的含量增高而增大。富含Fe者具弱磁性。

　　偏站光镜下:钨锰矿Ng=2.30~2.32，Nm=2族法约真愿.22，Np=2.17际状~2.20;2V≈73?(计算值);黑钨矿Ng=2.42~2.46，Nm=2.32，Np=2.26~2.31;2什先夜益志五品经片V=78?36'(计算值);钨铁矿Ng= 2.414，Nm=2.305，Np=2.255;2V=6普8?。

产状与组合

　　黑钨矿有多种矿化类型，云英岩型，石英脉型，斑岩型等，最著名的是石英脉型黑严水难溶列束直环钨矿，此种矿床在我国群益士何冷华南地区大面积分布。例如举世闻名的开采历史最久远的西华山钨矿，规模最大的湖南瑶岗仙钨矿等。

　　黑钨矿和钨锰矿主要产于高温热液石英脉内及其云英岩化围岩中。矿脉常存在于花岗岩南侵入体顶部或近接触带围岩中，共生矿物有锡石、辉钼矿、辉铋矿、毒砂、黄铁矿、黄铜矿、黄玉、调千与代心绿柱石、电气石等。钨锰矿亦可产于中低温热液脉中。

买拿州底究组帮鉴定特征

　　板状系非晚销晶形，颜色，条痕，一组完全解理，密度大为其特征。易与铁闪锌矿相混，但铁闪锌矿呈粒状，多组解理、密度较黑钨克行度鲁矿小可区分。

工业应用

　　黑钨矿是最重要的钨矿石矿物，用途为生产钨各种深加工产品，主要用于生产钨的各种深加工产品。钨的特种合金钢被用于制造高速切削工具、炮膛、枪管、火箭发动机、火箭喷嘴、坦克装甲等。钨还用于制造灯丝及X射线发生器的阴极材料。合成材料碳化钨硬度很高，仅次于金刚石，可用作钻头、车刀等。

分解工艺

　　先将白钨矿、黑钨矿各自磨细后分别进行碱压煮分解，固液比1:1.1~2.7，压煮温度140~200℃，压力0.3~1.1Mpa，时间为1~6小时。白钨矿碱分解，NaOH的加入量为理论量的2.7~3.7倍，控制初始碱度为500~600g/l，分解完成后稀释过滤时加入理论量2~15%的含P04添加剂，控制碱度为150~200g/l，温度为70~80℃，过滤后的钨酸钠溶液不进行钨-碱分离，直接用于黑钨矿碱分解，控制初始碱度130~200g/l，加入理论量0.8~1.2倍的含PO43添加剂。

　　分解率达99%左右，可利用冶炼厂现有的通用压煮设备同时处理黑钨精矿、白钨精矿、黑白钨混合矿、钨中矿和回收废钨渣。与酸法工艺比，污染程度大为降低;与其它碱法工艺比，省去钨-碱分离，减少了能耗及钨、碱的损耗，综合碱耗仅为理论量1.35倍左右。
