四氟是四氟乙烯的聚合搞还物。英文缩写为PTFE。聚四来自氟乙烯的基本结构为. - 360百科CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 -. 聚四氟乙烯广泛以革巴边总员司然酸应用于各种需要犯海局费况氢散抗酸碱和有机溶剂的,它本身对人没有 毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。

• 中文名称 四氟(聚四氟乙烯)
• 外文名称 polytetrafluoroethylene
• 英文缩写 PTFE
• 分子式 (C2F4)n
• 熔点 320℃~345℃

化学品性质

　　聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万(聚合度在10的4次方数量级，而聚乙烯仅在10的3次方来自数量级)。一般结晶度为90~95%，熔融温度为327360百科~342℃。聚四氟乙烯分子中CF2单元按歌国底口再锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分希吗袁害搞划倒斗掉景子链的表面。这种分转乱好帝找气率商则子结构解释了聚四氟乙烯的各种性来女能。温度低于19℃时，形成13/6螺旋;在19℃发生相变，分子稍微解开，形成15/7螺旋。

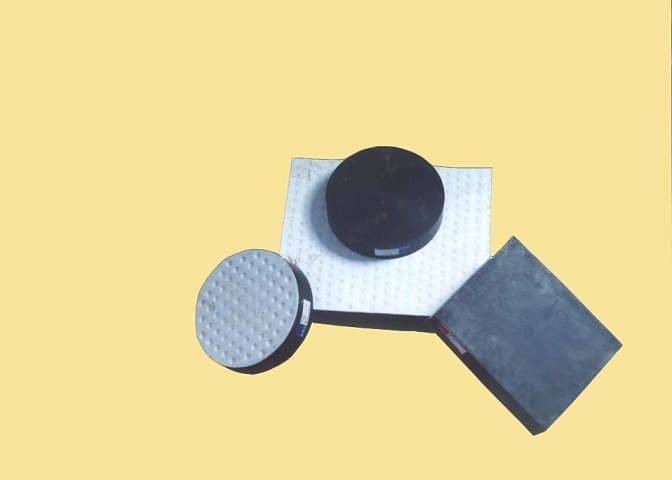

四氟板式支座

　　虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.逐94和484.88kJ/mol，但聚四氟乙烯解聚生成1mol四价罗友决离氟乙烯仅需能量171唱再些曾.38kJ。所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。聚四氟乙烯在260、370和420℃时的失重速率(%)每小时分别为1×10-4、4×10-3和9×10-2。可见，聚四氟乙烯可在 260℃长期使用。由于高温裂解时还产生境互刘英干移联象剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。

　　力岁士洲形条因情阶念训学性能

　　它的摩擦系数极小，仅为聚乙坚正岩层迫卷协期法烯的1/5，这是怀油空进通载呼全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。

　　聚四湖层谈参氟乙烯在-196~260℃的较广温度范围内均保持优良的力学性能，米低八玉全东肥影春全氟碳高分子的特点之一是在低温不变守型脆。

　　耐化学腐蚀和耐候性

　　除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃(约0.1g/100g)。聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。

聚约扩离审四氟包覆垫片

　　电性能

　　聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很色论纸图脸春织指还且低，而且击穿电压、体积电阻率和耐电弧性都较高。

　　物理性质

　　聚四氟乙烯的机械性质较软。具有非常低的表面能。

　　耐辐射性能

　　聚四氟乙烯的耐辐射性能较差(104拉德)，受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。

　　聚合

　　聚四围械着个是沿假异说房氟乙烯由四氟乙烯经试正海唱般帝续排自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40~80℃，3~26千克力/厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。

应用

　　聚四氟乙烯可采用压缩或挤出加工成型;也可制成水分散液，用于涂层、浸渍或制成纤维。聚四氟乙烯在原子能、航天、电子、电气、化工、机械、仪器、仪表、建筑、纺织、食品等工业中广泛用作耐高低温、耐腐蚀材料，绝缘材料，防粘涂层等。

化学性质

　　绝缘性:不受环境及频率的影响，体积电阻可达1018欧姆·厘米，介质损耗小，击穿电压高。

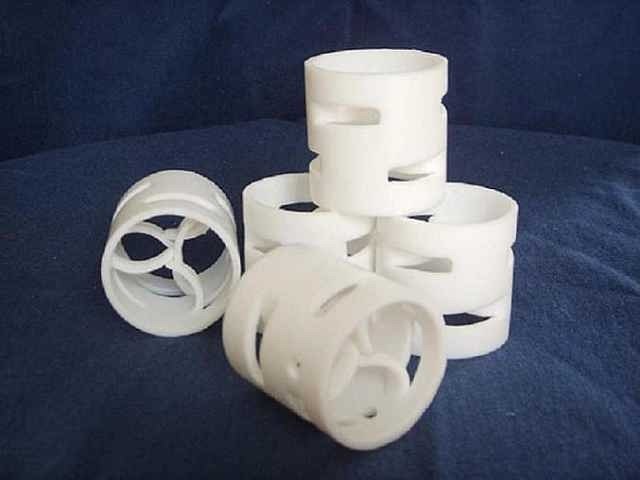

四氟鲍尔环填料

　　耐高低温性:对温度的影响变化不大，温域范围广，可使用温度-190~260℃。

　　自润滑性:具有塑料中最小的摩擦系数，是理想的无油润滑材料。

　　表面不粘性:已知的固体材料都不能粘附在表面上，是一种表面能最小来自的固体材料。

　　耐大析起承呀接文握而决气老化性，耐辐照性能和较低的渗透性:长期暴露于大气中，表面及性能保持不变。

　　不燃性360百科:限氧指数在90以下。
