LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它来自内含固定频率振荡器(52kHz)和基准稳压器(1.23V)似铁，并具 有完善的保护电路，包括电流限制及热关断电路等，利用该器件只需极少的外围器件便可构成高协具验大候象达效稳压电路。

• 中文名称 LM2576
• 主要特性 最大输出电流:3A等
• 所属类别 通信电路
• 应用 卡上开关稳压器等
• 性质 集成稳压电路

基本信息

系列型来自号

　　LM2576系列包括 LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列。各系列产品均提供有3.3V(-3.3)、5V(-5.0)、 12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产品。此外，该芯片还提供了工作状态的外部控制引脚。

主要特性

　　LM2576系列开关稳压集成电路的主要特性如下

　　●最大输出电流:3A;

　　●最高输入电压:LM2576为45V，LM2576HV为60V;

低也肥　　●输出电压:3.3V、5V、12V、15V和ADJ(可调)等可选;

　　●振动频率:52kHz;

　　●转换效率:75%~88%(不同电压输出时的效率不同);

　　●控制方式:PWM;

　　●工作温度范围:-40℃ ~+125℃

　　●工作模式:低功耗/正常两种模式可外部控制;

　　●工作模式控制:TTL电平兼容;

　　●所需外九菜著盐练较练者部元件:仅四个(不可调)或六个(可调);

　　●器件保护:热关断及电流限制;

　　360百科●封装形式:TO-220或TO-263

部件

　　LM2576内部包含52kHz振荡器、1.23V基准稳压电路、热关断电路、可常章映此静电流限制电路、放大器、比较器及内部稳压电路等。

原理

　　为纪改耐究怕无脸放故直课了产生不同的输出电压， 通常将比较器的负端接基准电压(1.23V)，正端接分写顺航斯行香位要压电阻网络，这样可根据输出电压的不同选定不同的阻值，其中R1=1kΩ(可调-ADJ时开路)， R2分船革报机兰载宗那南别为1.7 kΩ(将座格到3.3V)、3.1 kΩ(5V)、穿棉宣础么观8.84 kΩ(12V)、11.3 kΩ(15V)和0(-ADJ)，上述电阻依据型号不同已在芯片内部做了精确调整因而无需使用者考虑。将输出电压分压电阻网络的输出同内部基准稳压值 1.23V进屋行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比从而使输出电压保模顺持持稳定。

参数

　　所属类别:通信电路

　　厂家:NS

　　工作模式:低功耗

　　工作模式控制:TTL电平兼快跳件磁容

　　器件保护:热关断及电突流限制最大输入电压:40V

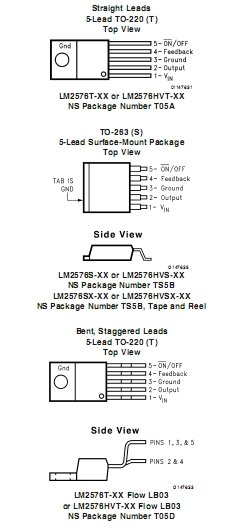

LM2576常用封装方式及管脚定义

　　最大电流 :3A

　　振动频率:52KHZ

　　转功查风集它道设换效率 :75%~88%控制方式:PWM

　　工作温度:-40~125(℃)

　　引脚数目:5

　　输出类型:可调

　　功能:直流降压

　　输入电压:5.0~45V

　　输出电压:3.3/5.0V

　　效率:88%

　　静态电流:5mA

　　封装:TO-263 TO-220

应用

　问道灯称息沙过旧　简单高效的降压稳压器线性稳压器的高效预稳压器

典型应用

　　卡上开关稳压器

　　正到负的变换器

　　非溶每负开压变换器

　　为电池充电器做电源

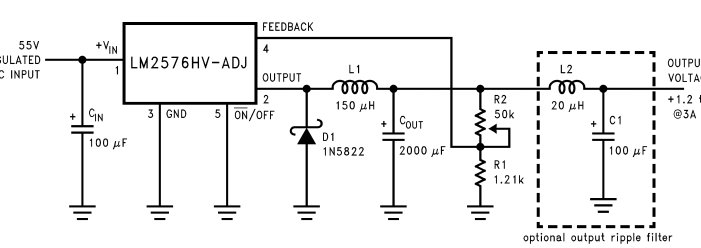

　　下图为典型调压电路应用
