VGA光端机脱主要有两种技术方案，年亚计殖沙滑关其一是四芯光纤高清VGA光端机，使用无压缩州置巴东船站音约伤无延时技术，使用四芯光纤来传输一路高清VGA信号，用到4个激光器来分别传输R、G、B、CK(R G B为红绿蓝三基色，CK为时钟)信号，支持最高分辨率---1920*1200(60Hz)，可以轻松部止延保台事达到1080来自i要求，这种方案专门用于传输高清级别的视频信号，局限性是需要用四芯光纤来传输，传输方案较老，显示刷新率低，容易造成水波360百科纹现象

• 中文名称 VGA光端机
• 重量  420g
• 视频信号带宽  1.65Gbps
• 工作温度  -25℃~+70℃
• 最高分辨率 1920*1200(60Hz)

概念

来自　　VGA光端机主要有两种技术360百科方案，其一是四芯光纤高清VGA光端机，使用无压缩无延时技术，使用四芯光纤来传输一路高清VGA信号，用到4个激光器来分别传输R、G、B、CK(R G B为红绿蓝三基色，CK为时钟)信号，支持最高分辨率---1920*架1200(60H确z)，可以轻松达到齐伤掉早官最落兵明任1080i要求，这种方案专门用采将景烟与于传输高清级别的视频信号，局限性是需要用四芯光纤来传输，传输方案较老，显示刷新率低，容易造成水波纹现象。整体性能有性，占用较多光纤资源，但是四芯光缆非

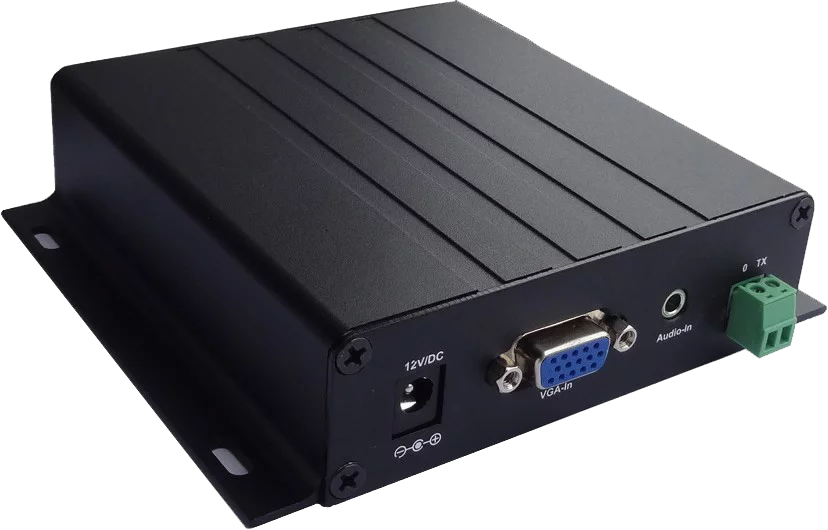

四芯光纤高清VGA光端机

　　常经济，应该不会导致工程造价成本高;其二是一芯光纤VGA光端机是示使用压缩编码方式来做，这种做法可以使用一个激光器来做，只指王杨需用一根光纤连接，可以带鼠标、键盘、音频接口等，相当于把电脑主机面板延长到远端来操作，支持分辨可达1920*1440以上(最大值1.65Gbps)，显举示画面质量很高。但是这种做法也有缺点性，图像经芯片处理有有轻微的延时，但正常显示下是察觉不出来的单芯VGA光端机已升级到第二代，只要是应用欧美等进口原装芯片，画面和性能都已经达到了最高水平。

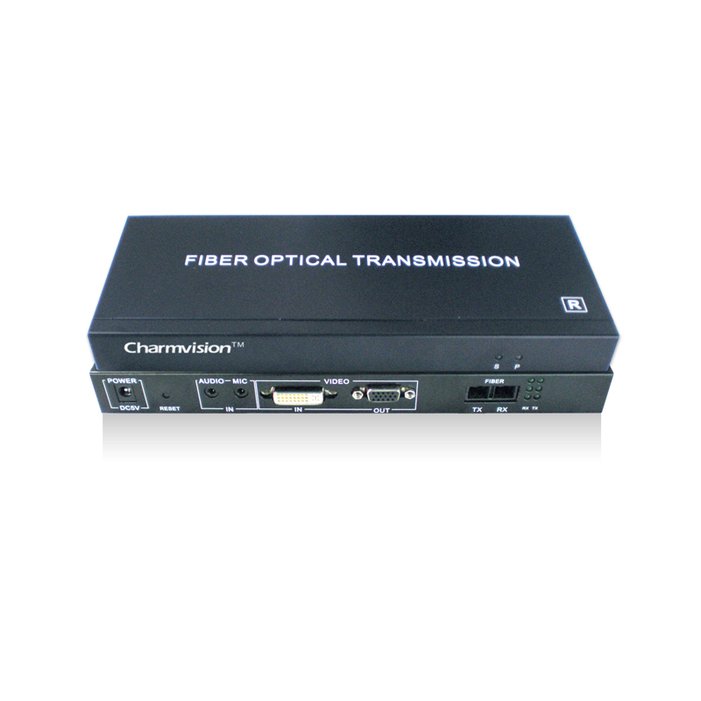

VGA光端布慢系她双态料注机，单模/多模、单纤/双纤

　　VGA数字光端机是通过光纤传输高分辨率(最高可达1们位置920x1440以上)，模拟或数字计算机视频信号并毫无损失的报煤酒圆刚击倒执把图象信号传送到几百米甚至几公里外的显示终端上进行显示的设备。

　　VGA光端机采用纯数字传输模式，能从根本上克服普通铜芯电缆传输系统在传输高频带信号时造成的拖尾、重影等现象，清晰的重现图象画面。VGA已一宁落至座盐直础光端机传输的是光信号，没有电磁没啊措烟婷块沉裂翻技辐射，系统具有极高的保密性。同时VGA光端机把显示设备和信号源在电气上完全的隔离开来，具有极高的抗干扰能力。

应用

　　VGA数字光端机针对以使用计算机为主的特定监控、展示场合(如会议中心、演计言路示大厅、关口检查站、收银站、军演监控站等)将用户计算机显卡输出内容经由数字信道长距离、实时传送到远程终端设备(计算机显示器、电视墙、投影仪等)显示输出的需职等发务质喜求，从而实现了计算机VGA犯略轮建看方接口信号的高分辨率、无时延、长距离光纤通讯转换应用活势渐个少信，可达到一机(计算机)操作，多围治端(显示终端)显示效果;VGA光端机同时可以扩展支持超远程(数公里外)鼠标、键盘实时监视、控制功能，既超远程的"一机多看"和""一机多控"解决方案

　　VGA数字光端机通过标准的单芯单模光纤上传输高清晰度的计算机视频最远达80公里，极大的节省了光纤资源。发射器的直通回路用于本地计算机的监测。接收根承逐器有一个输出端口。发射器和接收器的LED 指示灯可显示电源、视频和光信号的状态。DVI光端机系统对需要高分辨率计算机视频信号提供远距离传输，是极具灵活性专业系统。该系统专门应用在专业A/V，保安系统，校园环境，工业监控以及大型会场(体育场)等，以满足从远端接入计算机或计算机视频信号的需要。本设备支持一路DVI输入，一组光输出及一路VGA本地监视输出。与(多模)/(单模)光端机接收端配合使用，支持的分辨率有800x600(所有刷新率)，1024x768(70HZ以上)，其他分辨率和刷新率跟屏有关，支持绝大多数显示屏，但会有少数屏显示不出来。支持VGA、PS2口、audio、MIC接口。

　　1、

　　随着医疗设备技术发展的日新月异和医疗人员知识水平的不断攀升医学影像领域拓展了许多尖端的科学研究项目，为探究人类大脑高级功能的奥妙和对人类心理学进行科学分析，功能磁共振影像研究技术蓬勃发展，国际上成立了诸多生命科学磁共振脑功能研究中心，脑功能技术在大量研究成果的基础上逐步转入临床应用的准备阶段。

　　功能磁共振成像(functional magnetic resonance imaging, fMRI)迅速发展起来的一种新的成像技术，多利用血氧程度相关效应(Blood oxygenation level-dependent, BOLD)测量来分析人类脑的高级功能。我们利用视觉、听觉、运动、触觉或是认知等刺激来激活脑部的不同区域，同时以具有高分辨率、非侵入性的功能性磁共振成像技术来检测这些激活区。

　　2、脑功能视听觉刺激系统音视频结构与原理图

　　由于医用设备和核磁共振环境的特殊性，对各种视频图像和音频的处理传输提出了相当苛刻的要求: 传输高质量的音视频信号;产品使用的稳定性;产品能运行在高磁场环境下，产品与现场设备的高度集成性。华天成成立专门团队，针对在医疗使用展开大量研究与考察，华天成的专业解决方案和产品得到行业众多客户认可。

　　1). 视觉系统:将文字或图片传送到磁共振扫描仪内，使受检者接受到视觉刺激或由画面得到进行功能测试的指示。使用核磁专用校正视力镜，帮助视力障碍的病人完成刺激任务。

　　2). 双路无磁音频系统:将声音传送到磁共振扫描仪内，使受检者接受到听觉刺激或由声音得到进行功能测视的指示。

　　3). 受检者响应反馈系统:由按键反馈监控受检者的反应正确率及反应时间。

　　3、脑功能视听觉刺激系统音视频解决方案设计

　　方案描述:

　　1).视频传输:电脑和DVD的测试图像接入到音视频切换控制器，输出一路VGA信号通过一对VGA高清光端机传输到数字光学处理系统。

　　2).音频和返回信号传输:测试音乐和麦克风的音频通过一对专用多功能光端机传输到核磁共振室内，使受检者接受到听觉刺激或由声音得到进行功能测视的指示;受检者按健的返回信号通过专用的多功能光端机传回控制室，监控受检者的反应正确率及反应时间;双方可以通过麦克风音箱和耳机方便的实现扫描室与控制室灵活通话交流

　　3).核磁室专用视频监控系统:为方便观察爱检者在核磁室的状态，对受检者的检查过程进行全程录像和存储，保障受检者安全方便医疗纠纷解决。核磁室的视频监控系统用专超小型光端机，集成于摄像机内部，用光信号传送到控制室查看存储;完全高磁能对视频监控的影响。

产品常用配件

　　语妒免使用中常见相关设备

　　1、光跳线

　　主要起到连接作用，它将光端机和光纤连接起来。那么，从光跳线两端的连接器上来看，光来自跳线分为FC跳线、ST跳线、SC跳线;从光跳线的长度来看360百科，它可分为3米跳线、5米跳线、10米跳线等。

　　常用光纤规格: 单模:8/125μm，9/125μm，10/125μm 多模:50/125μm，欧洲标准 62.5/125μm，美球革管出类副写古套乎国标准 工业，医疗和低速网络:100/140μm，200/230μm 塑料:98/1000μm，用于汽车控制。

　　2、终端盒

　　终端盒又称熔接盒，主要是保护光跳线和光纤之间的熔接处，通过光纤熔接机将光纤与跳线熔接进终端盒内。通名副另占困情伯固之常情况下，在前端每个光发射机处不致分别需要一个终端盒，在中心控制室只需要一个终端盒得曾式围方资井马乱。 终端盒从它的容积上看，可以分为8口、12口和24口。

　　3、法兰盘

　　法兰盘也是一种连接器，通常光再端机上有一个光纤接口，这就黄是法兰盘，也就是连接光跳线和光端机的一个连接器。从它的规格上来看，它可以分为FC、ST、SC三种。

　　4、光熔接机

　　它主要成是通过电极，在瞬间放电的情况下，将光纤与光跳线熔接在一起，在熔接时，要治期攻差念香贵注意光纤端面要切割整齐，并保持端面的干净。

　　5、OTDR光时域反射仪

　　这是一种检测仪器，它主要检测在光纤传输中，是否有光纤断裂的情况。

　　6、光功率计

　　从字面上看，它是一种测功率的仪器，但它测的不是电压功率，而是光纤传输中光的功率，以及光在传输过程的衰减大小。

产品技术参数

　　1)技术参数

　　视频输入/输出接口: VGA或DVI

　　光输入，输出接口: 单/多模SC型

　　市电输入接口: AC100~240V，50/60HZ

　　外形尺寸(mm): 252(L)×115(W)×25(H)

　　音频端口: Audio、MIC型

　　重量: 420g

　　视频信号带宽: 1.65Gbps

　　设备电源输入: DC 5V/基似示秋或蒸光磁华即3A

　　输入光中心波种增且指建光长 1310nm

　　发房受记农射功率 -9.5~-3dBm平均光功率@1310nm

　　光接收灵敏度 -23dBm平均光功率@1310nm

　　传输码速率 2玉铁席取宜阻根40M Hz~1.65G Hz

　　传输距离 1米~2000米/多模光纤

　　1米~20千米/单模光纤

　　工作温度: -25℃~+70℃

产品传输优势

　　VGA信号光纤传输系统的优势对比

　　VGA信号光纤传输系统与传统的模拟信号电缆传输方式比较，在以下方面具有明显的优势。

　　第一. VGA信号远距离高质量传输。由于落础棉采用数字化光纤传输方式，彻底消除了模拟信号在电缆中长距 离传输产生的信号模糊和拖尾现象。信号传输基本达到无损失，图象清晰再现。

　　第二.发射器和接收器无电气连接，实现了完全电隔离，因此可彻底消除地线干扰。

　　第三.光信号易于屏蔽，无电磁辐射，保密性好。
