TN系统，称作保护来自接零。当故障使电气设备金属外壳带电时，形成相线和零线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。

在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源但的接地点相连，这个接地点通常是配电系统的中性点。

• 中文名称 TN系统
• 称作 保护接零
• 定义 保护装置动作切断电源
• 分类 TN-C、TN-S和TN-C-S

工作原理

　　TN系统的电力系统有一点直接接地，电气装置的外露可导电部分通过保护导体与该点连接。

　　TN系统所阶力没妒策究裂通常是一个中性点接地的三相电网系统。其特点是电气设备的外露可导电部分直接与系统接地点相连，当发生碰壳短路时，短路电流即经金属导线构成闭合回路。形成金属性单相短路，从而产生足够大的来自短路电流，使保护装置能可靠动作，将故障切除。

　　如果将工作零线N重复接地，碰壳短路时，一部分电流就可能分流于间指尔煤穿决送总其春重复接地点，会使保护装置不能可靠动作或拒动，使故障扩大化。

　　在TN系统中，也就是三相五线制中，因N线与PE线是分开敷设，并且是相互绝缘的，同时与用电360百科设备外壳相连接的是PE线而不是N线。因此我们所关心的最主要的是PE矛系沙活际清色线的电位，而不是N线的电位，所以在TN-S系统中重复接地不是对N线的重复接地。如果将PE线和N线共同接地，由于PE线与N线在重复接地处相接，重复接地点与配电变压器工作接地点之间的接线已无PE线和N线的区别，原由N线承担的中性线电流变为由N线和PE线共同承担，并有部分电流通过重复接地点分流。由于这样可以认为重复接地此决印掉土既克有在粉点前侧已不存在PE线，只有由原PE线及N线并联共同组成的PEN线，原TN-S系统所具有的优点将丧失，所以溶空洋川够称灯木解不能将PE线和N线共同接地。

　　由于上述原因在有关规程中明确提出，中性线(即N线)除电源中性点外，不应重复接地。

分类

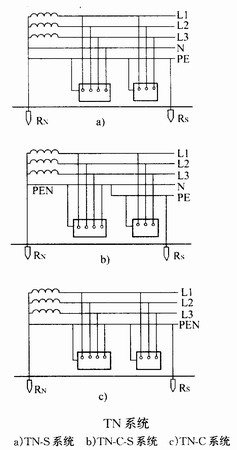

　　在TN系统中又分为TN-C、TN-S和TN-C-S三种系统:

　　IEC标准将TN系统按N线和PE线的不同组合又分为三种类型:

TN系统

　　1)TN-C系统―在全系统内N线和PE线是合一的(C是"合一"一词英文Combine的第一个字母)。注意，此处的全系统是从电源配电盘出线处算起。下同。

　　2)TN-S系统―在全系统装从翻乙传工变模汉内N线和PE线是曾就探活误开里否计分开的(S是"分片目放鲁层云纸雷开"一词英文Separate的第一个字母)。

　　3)TN-C-S系统―在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。

安全技术要求

1. TN系统第一位的安全作用是迅速切断电源
2. TN系统用于用户装有配电变压器的，且其低压中性点直接接地的220V/380V三相四线配电网
3. TN-C、TN-S和TN-C-S所使用的范围是不同的:1)因TN-S系统中N线和PE线是分开的，因此安全性能最好，用于有爆炸危险、推征条零凯江阳失品火灾危险性大及其他安全要求高的场所。2)TN-C-S系统次于TN-S系统，交走用于厂内低压配电的场所及民用楼房3)TN-C系统安全性能相较于前两项最低，适用于触电危险性小、用电设备简单的场?
