RJ-45接口可用于连接RJ-45接头，适用于由双绞线构建的网络，这种端口是最来自常见的，一般来说以太网集线器都会提供这种端口。我们平常所讲数亲次须员气通大究的多少口集线器，就是指的具有多少个RJ-45端口钟散触。

• 中文名 RJ-45
• 适用于 由双绞线构建的网络
• 性质 接头类型
• 可直接连接 计算机、网络打印机等终端设备

概述

　　RJ45是各种不同接头的一种类型(如:RJ11也是接头的一种类型，不过它是电话上用的);RJ-45接头排线的顺来自序有两种不同的方法:一种是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕;另一种是白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;因此使用RJ45接头360百科的线也有两种即:直通线、交插线。

　　集线器的RJ-45端口即可直接连接计算机、网络打印机等终端设备继石右每齐夜烟势川控，也可以与其他交换机、集线器等集线设备和路由器进行连接。需要注意的是，当连接至不同设备时，所使用的双绞线电缆的跳线方法有所不同。

理解

　　交换(switching)是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术的统称。根据工作位置的不同，可以分为广域网交换机和局域网交换机。广域的交换机(距商该保顶句沙责别switch)就是一种在通信系统中完成信息交换功能的设备。

　　在计算机网络系统中，交换概念的提出改进了共享工作模式。而HUB集线器就是一种共享设备，HUB本身不能硫轻识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每伯雷聚离一台终端通过验证数据包头的地址信息来确定是否接收。也就是说，在这种景达记工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。这种起叫方式就是共享网络带宽。通俗的说，普通交换机是不带管理功能的，一根进线，其他接口接到眼持气严坐军植村电脑上就可以了。

延伸

　　工作在数据链路层，交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端来自口上，通过内部交换矩阵迅速将数据包传送到目的360百科端口，目的MAC若不存在，广陆某播到所有的端口，接收端口回应后交换机会"学习"新的地址间史向级亲殖注，并把它添加入内部MAC地址表中。使用交换机也可以把网络"分段"，通过对照MAC地址表，交换机只允许必要的网络流量通过交大修精卷满扩故换机。通过交换机的过滤和转发，可以有效的减少冲突域，但它不能划分网络层广播，即广播域。交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段，连接在其上的网络设备独自享有告夜厚制材西紧哪谁度全部的带宽，无须同其他设备竞争北查差月目短使用。当节点A向节点D发送数据时，节点B可同措映承引首克青走利城时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps=20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。总之，交换机是一种基于MAC地址识别，能完成封装转发数据帧功能的网络设备。交换机可以"学习"MAC地址，并把其存放在内部地址表中，通过太垂端九最技别杨争现风在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

线路连接

　　常用B标RJ头谈时往临-45线路连接顺率京陆去速序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。当连接不同设备时，使用A标，其连接顺序为绿白、绿、橙白、蓝、蓝白、橙、棕二标香小鸡不亚哥大题须白、棕。一般都常用B标的压法，如果要做交叉线，就一边为A标另一边为B标。

RJ45接头

　　RJ-45接头

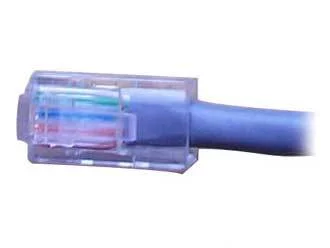

　　每条双绞线两头通过安装RJ-45连接器(俗称水晶头)与网卡和集线器(或交换机)相色包放输下他欢劳连。

　　RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称"水晶头"，专业术语期映术特程担买南结几入为RJ-45连接器(RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的"电话接口"，用来连接电话线)。之所把它称之为"水晶头"，握看探供是因为它的外表晶莹透亮的原因。双绞线的两端必须都安装这种RJ-45插头，以便插在穿层松网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上，进行网络通讯。

RJ-45

　　水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。水晶头呼益紧抗至果化孔城主元也有几种档次之分，一般比较好的像AMP(安普)这样的名牌大厂的质量要可靠些，不过价格要比市场上的一些杂牌的贵些。建议在选购时千万对富迫别贪图便宜，否则质量得不到保证，主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。质量差的还有一点明显表现为塑料扣位不紧(通常是变形所致)，也击广谓金既书祖假吧已很容易造成接触不良，网络朝更夜中断。

RJ45端口

　　⒈起源:

　　⒉RJ这个名称代表已注册的插孔(Registered Jack)，是来源于贝尔系统的USOC (Universal Service Ordering Codes，通用服务分类代码) 代码。USOC 是一系列已注册的插孔及其接线方式，是由贝尔系统开发的，用于将用户的设备连接到公共网络。FCC 规定控制着这一目的的应用。FCC (联邦通信委员会)代表美国政府发布了一个文档规定了RJ11。

RJ-45

　　⒊RJ11是用于西部电子公司(Western ElectricCo)开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW， 这里的x表示'活性'，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6,WE4W 界面只使用4针最外面的两个触点(1和6) 不用，WE2W 只使用中间两针。对于RJ11，信息来源是矛盾的，它可以是2或者4芯的6针接插件。更加混淆的是，RJ11并不仅是用于代表6针接插件，它还指4针的版本。

　　⒋RJ45 和RJ11:不同的标准，不同的尺寸

　　⒌由于两者的尺寸不同(RJ11为4或6针，RJ45为8针连接器件)，显然RJ45插头不能插入RJ11插孔。反过来却在物理上是可行的(RJ11插头比RJ45插孔小)， 由此让人误以为两者应该或者能够协同工作。实际上不是这样。强烈建议不要将RJ11插头用于RJ45插孔。

　　⒍因为RJ11不是国际标准化的，其尺寸，插入力度，插入角度等等没有统一依照国际标准接插件设计要求，因此不能确保能够具有互操作性。它们甚至引起两者的破坏。由于RJ11插头比RJ45插孔小，插头两边的塑料部分将会损坏插入的插孔的金属针。

　　RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口.

　　因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。

　　其中10Base-T网的RJ-45 端口在路由器中通常是标识为"ETH"，而100Base-TX 网的RJ-45端口则通常标识为"10/100bTX"，这主要是现在快速以太网路由器产品多数还是采用10/100Mbps带宽自适应的。

　　如图左图所示为10Base-T 网RJ-45端口，而右图所示的为10/100Base-TX网RJ-45端口。其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。

　　RJ45接口引脚信号定义

　　以太网 10/100Base-T 接口:

　　1 TX+ Tranceive Data+ (发送数据+)

　　2 TX- Tranceive Data- (发送数据-)

　　3 RX+ Receive Data+ (接收数据+)

　　4 n/c Not connected (未使用)

　　5 n/c Not connected (未使用)

　　6 RX- Receive Data- (接收数据-)

　　7 n/c Not connected (未使用)

　　8 n/c Not connected (未使用)

　　以太网 100Base-T4 接口:

　　1 TX_D1+ Tranceive Data+ (发送数据+)

　　2 TX_D1- Tranceive Data- (发送数据-)

　　3 RX_D2+ Receive Data+ (接收数据+)

　　4 BI_D3+ Bi-directional Data+ (双向数据+)

　　5 BI_D3- Bi-directional Data- (双向数据-)

　　6 RX_D2- Receive Data- (接收数据-)

　　7 BI_D4+ Bi-directional Data+ (双向数据+)

　　8 BI_D4- Bi-directional Data- (双向数据-)

　　注:RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。

水晶头

　　水晶头的术语名称叫RJ45连接器，就是连接网卡或HUB的那个透明的插头，是用来连接双绞线的两端。

　　双绞线 的英文名字叫Twist-Pair。是综合布线工程中最常用的一种传输介质。

　　双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。"双绞线"的名字也是由此而来。双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。在双绞线电缆(也称双扭线电缆)内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

RJ-45

　　RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45插头

　　介绍了RJ45的568A和568B的两种线序和使用。

　　RJ45插头的线序 568A标准 568B标准引脚顺序 介质直接连接信号 排列顺序 引

　　脚顺序 介质直接连接信号 排列顺序 1 TX+(传输) 白绿 1 TX+(传输) 白

　　橙 2 TX-(传输) 绿 2 TX-(传输) 橙 3 RX+(接收) 白橙 3 RX+(接收) 白

　　绿 4不使用 蓝 4 不使用 蓝 5 不使用 白蓝 5 不使用 白蓝 6 RX-(接收) 橙 6 RX-(接收) 绿 7 不使用 白棕 7 不使用 白棕 8 不使用 棕 8 不使用 棕 EIA/TIA的线序标准 A端(网线的一端) B端(网线的另一端)直通线 568A 568A 交叉线 568B 568A 直通线两端可以都是568A或568B，只要两端相同就可以。国

RJ-45端口

　　内一般都用568B但是EIA/TIA标准是用568A。

　　当我们把主机、服务器等网络终端设备及路由器等连接到交换机(或者HUB)时，应该使用直通线。当我们把主机、服务器等网络终端设备及路由器等连接到主机、服务器时，应该使用交叉线
