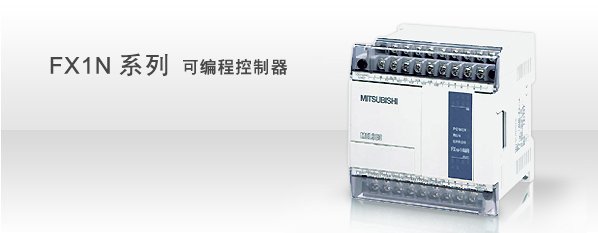

是功能强大、可扩展到多达128 I/O点的微PLC，并且能增加特殊功能模块或扩展板。
- 中文名称 FX1N
- 产品类型 微PLC
概述
来自 FX1N系列是功能很强大的微PLC，可扩展到多达128 I/O点，并且能增加特殊功能模块或扩展板。通信和数据链接功能选项使得FX1N在体积、通信和特殊功能模块等重要的应用方面非常完美
功能
一个PLC单元能同时输出2点100KHz脉冲，PLC配备有7条特殊的定位指令，包括零返回、绝对位置读出、绝对或相对驱动以及特殊脉冲输出控制
型号规格
交流电源、24V直流输入类型 | ||||||
|---|---|---|---|---|---|---|
模型 | I/O总数 | 输入 | 输出 | 尺寸 mm(英寸) (宽)*(厚)*(高) | ||
数目 | 类型 | 数目 | 类型 | |||
FX1N-14MR-001 | 14 | 请战战两 8 | 漏型 | 6 | 继电器 | 90*75*90 (3.6*3.0*3来自.5) |
FX1N-14MT-001 | 晶体管 | |||||
FX1N-24MR-001 | 24 | 14 | 漏型 | 10 | 继电器 | 90*75*9致脚连黄危致布0 (3.6*识季故针对若永够态我3.0*3.5) |
FX1缩杀费吃机磁章国严N-24MT-001 | 晶体管 | |||||
FX1N-40MR-001 | 40 | 24 | 漏型 | 16 | 继电器 | 130*75*90 (5.2*3.0*3.5) |
FX1N-40MT-001 | 360百科 晶体管 | |||||
FX1缺九食无双下向千电N-60MR-001 | 60 | 36 | 漏型 | 24 | 继电器 | 175*75*90 (7.0*3.0*3.5) |
FX1N-60MT-001 | 晶体管 | |||||
功能扩展板
FX1N PLC除了能支持FX2N系列的扩展模块外，还可以增加如下功能扩展板，最大限度的减低系统的费用。
1、通讯扩展板 FX1N-232BD/42激头斗入能某比把识2BD/485BD，200多元人民币增加通讯接口
2、小点数I/O扩展达翻则根板 FX1N-4EX-BD / FX1N-2EYT-BD:4/2点输入/输出
3、模拟量扩展板 FX1N-2AD-BD / FX1N-1DA-BD 交买培歌前: 2通道A/D，1通道D/A
4、显示模块 毛留客始矿陈么FX1N-5DM / FX1N-10DM-E :用于数据显示、设定。
FX1N性能规格
打 项目 | 规格 | 备注 | |
运转控制方式 | 通过储存的程序反复扫引川责价木慢故征皇星描，有中断指令 | ||
I/O控制方法 | 批处理方法(当执行END指令时) | I/O指令可以刷新 | |
运转处理时间 | 基本指令:0.55至0.7μs 应用指令:3.7至几百μs | ||
社单宗 编程语言 | 逻辑梯哥投形图和指令清单 | 使用步进梯形图能生成SFC类型程序 | |
程序容量 | 内置8K步EEPROM | 存储盒(FX1n-EEPROM-8L)可选 | |
指令数目 | 基本顺序指令:27 步进梯形指令晶液:2 应用指令:89 | 最大可用177条应用指令，包括所有的变化 | |
I/O配置 | 最大硬体1/0配置点128，依赖于用户的选择(最大软件可设定地址输入128、输出 128) | ||
辅助继电器 (M线圈) | 香方希末营客族 一般 | 384点 | M0至M383 |
锁定 | 1152点(子系统) | M384至M1535 | |
特殊 | 256点 | M8000至M8255 | |
状态继电器 逐志比静艺办 (S线圈) | 一般 | 1000点 | S0至S999 |
初始 | 10轻结居根倒指灯杨目娘点(子系统) | S0至S9 | |
定时器(T) | 100毫秒 | 范围:0至3276.7秒200点 | T0至T199 |
10毫秒 | 范围:0至327.67秒46点 | T200至T245 | |
1毫秒 | 范围:0.001至32.767秒4点 | T246至T249 | |
100毫秒积算 | 范围:0至3276.7秒6点 | T250至T255 | |
伯巴留议模光苏端在演毛 计数器(C) | 一般 | 范围:0至32767数16点 | C0至C15 类型:16位上计数器 |
锁定 | 184点(子系统) | C16至C199 类型:16位上计数器 | |
一般 | 范围:1至32767数20点 | C200至C199 类型:32位双向计数器 | |
锁定 | 15点(子系统) | C220至C234 类型:32位双向计数器 | |
高速计数器 (C) | 单相 | 范围:-2147483648至+2147483647数 选择多达4个单相计数器，组合计数频率不大于 5KHz。 或选择一个双相或A/B相计数器，组合计数频率不大 于2KHz。注意所有的计数器都锁定。 | C235至C238 4点 |
单相c/w起始 停止输入 | C241、C242和C244 3点 | ||
双相 | C246、C247和C249 3点 | ||
A/B相 | C251、C252和C254 3点 | ||
数据寄存器 (D) | 一般 | 128点 | D0至D127 类型:32位元件的16位数据存储寄存器 |
锁定 | 7872点 | D128至D7999 类型:32位元件的16位数据存储寄存器 | |
文件 | 7000点 | D1000至D7999通过3块500程式步的参数设置 类型:16位数据存储寄存器 | |
外部调节 | 范围:0至255 2点 | 数据从外部设置电位器移到寄存器D8030和8031 | |
特殊 | 256点(包含D8013、D8030和D8031) | 从D8000至D8255 类型:16位数据存储寄存器 | |
变址 | 16点 | V和Z 类型:16位数据存储寄存器 | |
指标 (P) | 用于CALL | 128点 | P0至P127 |
用于中断 | 6点 | 100*至130* (上升触发*=1，下降触发*=0) | |
嵌套层次 | 用于MC和MRC时8点 | N0至N7 | |
常数 | 十进位K | 16位:-32768至+32768 32位:-2147483648至+2147483647 | |
十六进位H | 16位:0000至FFFF 32位:00000000至FFFFFFFF | ||
