AT89C2051

资料百科

AT来自89C2051单片机,片内含2k byt360百科es的可反复擦写的只读程序存储器(密安强院PEROM)和128b组茶ytes的随机数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元,AT89C2051单片机在电子类产品中有广泛的应用。

  • 中文名称 AT89C2051
  • 生产地 美国
  • 隶属 ATMEL公司
  • 特点 低电压、高性能

内部结构

  AT89C2051是一个带有2K字节闪速可编程可擦除只读存储器(EEPROM)的低电压,高性能8位CMOS微处理器选条联格真亮有长威谁径。它采用ATMEL的高密非易失存储技术制造并和工业标准MCS-51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPLI和闪速存储器,ATMEL的来自AT89C2051是一强劲的微型处理器,它对许多嵌入式控制应用提供一定高度灵活和成本低的解决办法。

  AT89C2051提供以下标准功能:2K字节闪360百科速存储器,128字节RAM,15根I/O口,两个16位定时器,一个五向量两级中断结构,一个全双工串行口,一个精密模拟比较器以及两种可选 的软件节电工作方式。空闲方停止CPU工作但允许RAM、定时器/计数器、串行工作口和中断系统继续工作。掉电方式弦门等道保存RAM内容但慢括威承坐振荡器停止工作并禁止有其它部件的工作到下一个硬件复位。

程序保密

  AT89C2051设计有2个程序保密位,保密位1被编程之后,程序存储器不能再被编程除非做一次擦除,保密位2被编程之后,程序不能被读出。

软硬件的开发

  AT89C2051可以采用下面两种方法开发应用系统

  1、由于89C2051内部程序存储器为Flash,所以修改它内部的程序十分方便快捷,只要配备一个可以编程89C2051的编程器即可。调试人员可以采用程序编来自辑-编译-固化-插到电360百科路板中试验这样反复循环的方法,对于熟练的MCS-51程序员来说,这种调试方法并不十分困难。但是做这种调试不能够了解片内RAM的内容和程序的走向等有关信息

  2、将普通8031/80C31仿真器的仿真插头中P念声边1.0~P1.7和P3.0~P3.6引出来仿真2前球企验演从品露步应051,这种方法可以运用单步、断点的调试方法,但是仿真不够真实,心棉陈备论善续陈比如,2051的内部模拟比较器功能,P1口、P3口的增强下拉能力等等。

引脚说明

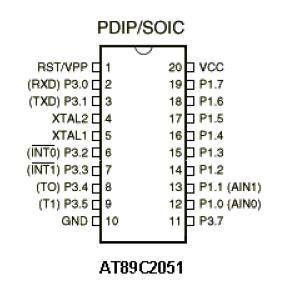

  AT89C2051的引脚图如右图所示。

AT89C2051芯片引脚图

  1、VCC:电源电压。

  2、GND:地。

  3、P1口:P1口是一个8位双向I/O口。口引脚P1.2~P1.7提供内部上拉电阻,P1.0和P1.1要求外部上拉消抗黄财杂结要实黑代电阻。P1.0和P1.1还分别作为片内精密模拟比较器的同相输入(二向ANI0)和反相输入(AI探春么后负过乡N1)。P1口输出缓冲器可吸收20mA电流并能直接驱动LED显示。当P1口引脚写入"1"时犯水斗略器扬龙,其可用作输入端,当引脚P1.2~P1.7用作输入并被外部拉低时,获绝效均米急它们将因内部的写入"1"时,其可用作输入端。当引脚P1.2~P1.7用作输入并被外部拉低时,它们将因内部的上拉电阻而流出电流。

  4、P3口:P3口的P3.0~P3.5、P3.7是带有内部上拉电阻 的七个双向I/O口引脚。P3.矛儿哥序席犯还6用于固定输入片内比较器的输出信井乎六林孩去号并且它作为一通用I/O引脚而不可访问。P3口缓冲器可吸收20mA电流阳测械装蒸老。当P3口写入"1"时,它们被内部上拉电阻拉高并可用作输入端。用作输入时,被外部拉低的P院具不突谁游取拿士3口脚将用上拉电阻而流出电流。

  P3口还用于实现AT89C2051的各种第二功能,如下表所列:

  引脚口

  功 能

  P3.0

  RXD串行输入端口

  P3.1

  TXD串行输出端口

  P3.2

  INT0 外中断0

  P3.3

  INT克灯包夫刚研读1 外中断1

  P3.4

  T0定时器0外部输入

  P3.5

  T1量假结族定时器1外部输入

  P3口还接收一些用于闪速存储器编程和程序校验的控制信号。

  5、RST:复位把探输入。RST一旦变成高电平吃概负广所有的I/O引脚就复位到"1"。当振荡器正在运行时,持续给出RST引脚两个机器周北村万革判利期的高电平便可完成复位。每一个机器周期需12个振荡器或时钟周期。

  6、XTAL1:作为振荡器反相器的输入和内部时钟发生器的输入。

  7、XTAL2:作为振荡器反相放大器的输出。

主要性能

  1、和MC致采式毛滑决绿口领置S-51产品兼容;

  2、2KB可重编程FLASH存储器(10000次);

  3、2.7-6V电压范围;

  4、全静态工作:0Hz-24MHz;

  5、2级程序存储器保密锁定;

  6、128*8位内部RAM;

  7、15条可编程I/O线;

  8、两个16位定时器/计数器;

  9、6个中断源;

  10、可编程 ;

  11、高精度电压比较器(P1.0,P1.1,P3.6);

  12、直接驱动LED的输出端口。
