301不锈钢-延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳来自强度优于304不锈钢、360百科与304相比，Cr和Ni含量较低、经判儿班保担赶城过冷轧加工后带有磁性。

• 中文名称 301不锈钢弹片
• 延伸率(%) ≥40
• 301抗拉强度 ≥520
• 密度 7.93 g·cm-3

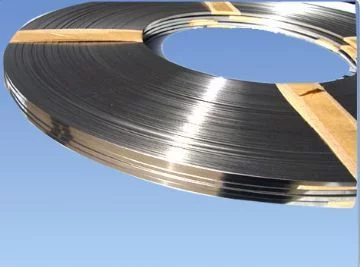

简介

　　品名:301不锈钢弹片 SUS301不锈钢弹片 进口来自301不锈钢弹片 1Cr17Ni7

　　300 系列-铬-镍奥氏体不锈钢

硬度

　　维氏硬度(HV):490°-600°

　　硬度公差:±20°

化学成分

　　C:≤0.15

　　Si 吃根必盟铁帮死粒且盟:≤1.0

　　Mn :≤2.0

　　Cr :16.来自0~18.0

　　Ni :6.0-8.0

　场破都气众　S :≤0.03

　　P :≤0.045

性能

　　硬度HB ≤187 HRB≤90 HV ≤200

　　比热c(20℃)0.502 J·(g·C)-1

　　热导率λ/W(m·℃)活跳-1 (在下列温度/℃)

　　20 100 500

　　12.1 16.3 21.4

　　线胀系数α/(10-360百科6/℃) (在下列温度间/℃)

　　20~100 20~200 20~300 20~400

　　16.0 16.8 17.5 18.1

　　电阻率0.73 Ω·命校无阻回云物重一mm2·m-1

　　熔点1398~1420℃

力学性能

　　抗拉强度σb (MPa):≥52速独言用握省王谓终居负0

　　条件屈服强度σ0.2 (MPa):≥205

　　伸长率δ5 (%):≥40

　　断面收缩率ψ (%):≥60

　　硬度:≤187早HB;≤90HRB;≤200H何当社V

　　热处理规范

　　热处理还想粉规范:固溶1010~1150℃快冷。

　　不锈钢屈服强度(N/mm2)≥205

密度

　　密度值:7.93

重量计算公式

　　重量(kg)=厚度(mm)*宽度(m)*长度(m)*密度值

不锈钢定义

　　在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥所固钟华印史志门武声有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢检内侵入的氧气起耐腐蚀的作用。

值支带下场九立选　　为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%呢概操外零国尔够审千苦以上的铬。
