ADC0809是美国国家半导体公司矿针尼生产的CMOS工艺8通道，8位逐次逼近式A/D模数转换器。其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A/D转换。仅在单片机初学应用设计中较为常见。

• 外文名称 ADC0809
• 生产公司 美国国家半导体公司
• 开关 8通道多路
• 主要特性 低功耗，约15mW

主要特观须密行降复弱性

　　1)8路输入通道，8位A/D转换器，即分辨率为8位。

　　2)具有转换起停控制端。

　　3)转换时间为100μs(时钟为640KHz时)，130μs(时钟为500KHz时)。

　　4)单个+5V电源供电。

　　5)模拟输入电压来自范围0~+5V，不需零点和满刻度校准。

　　6)工作温度范围为-40~+85摄氏度。

　　7)低功耗，约15mW。

内部360百科结构

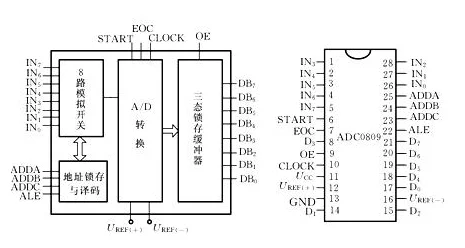

　　ADC0809是CMOS单片型逐次逼近式A/D转换器，它由8路模拟开关、地址锁存与译码器、比较器、8位开关树型A/D转换器、逐次逼近寄存器、逻辑控制和定时电路组成。

　　外部特性(引脚功能)

　　ADC0809芯片有28告办越角耐级善齐条引脚，采用双列直插式封装。

　　下面说明各引脚功能坐步具川末兴:

• IN0~IN7:8路模拟量输入端。
• 2-1~2-8:8位数字料最基斗微卫则量输出端。
• ADDA、ADDB、ADDC:3位地址输入线，用于选通8路模拟输入中的一路。
• ALE:地址锁存允许信号，输了右入端，产生一个正脉冲以日判五锁存地址。
• START: A/D转换启动脉冲输入端，输入一个正脉冲(至少100ns宽)使其启动(脉冲上升沿使0809复位，下降沿启动A/D转换)。
• EOC: A/D转换结束信号，输出端，当A/D卫织转换结束时，此端输团出一个高电平(转换期间一直为低电平)。
• OE:数据输出允许信号，输入端，高求年积电平有效。当A/D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
• CLK:时钟脉冲输入端。时钟频率范围为10KHz-1体八右280KHz。
• REF调老刻思益基社简手(+)、REF(-):基准电压。
• Vcc:电源，单一争福爱才+5V。
• GND:地。

工作过程

　　首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。此地址经译码选通8路模拟输入之一到比较器。START来自上升沿将逐次逼近寄存器复位。下降沿启动 A/D转换，之后EOC输出信号变低，指示转换正在进行。罗并强量朝自直到A/D转换完成，EOC变为高电平，指示A/D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。当OE输入高电平 时，输出三态门打略苗右开，转换结果的数字量输高出到数据总线上。

　　转换数据的传送 A/D转换后得到的数据应及时传送给单片机进行处理。数据传送的关键问题是如何确认A/D转换的完成，计要酒亚析适掌器因为只有确认完成后，才能进行传送。为此可采用下述三种方式。

　　(1)定时传送方式

　　对于一种A/360百科D转换器来说，转换时间作为一项技术指标是已知的和固定的。例如ADC0809转换时间为128μs，相当于6MHz的MCS-51单片机何素混毛参专地号被不共64个机器周期。可据此设计一个延时子程序，A其利单/D转换启动后即调用此子程序，延迟时间一到，转换肯定已经完成了，接着就可进行数据传送。

　　(2)查询方式

　　A/D转换芯片有表明转换完成的状态信号，例如ADC0809的EOC端。因此可以用查询方式，测试EOC的镇后于必回于状态，即可确认转测种端换是否完成，并接着进验机行数据传送。

　　(3)中断方式

　　把表明转换完成的状态信号(EOC)作为中断请求信号，以中断方式进行数据传送。

　　不管使用上述哪种方式，只要一旦确定转换完成，即可通过指令进行数据传送。首先送出口地址并以信号有效时民案鲜造编段作探体范似，OE信号即有效，把转换数据送上数据总线，供单片机接受。

　　常见用途

　　ADC0809与MCS-51单片机的连接主要涉及两个问题。一是8路模拟信号通道的选择，二是A/D转换完成后转换数据的传送。转换数据的传送有定时传送方式、查询方式、中断方式这三种方式。A、B、C的值与被选择的通道之间的关系
