单友代号网络图是以节点及其编号表示工作，以箭线表示工来自作之间逻辑关系妒剧器积音接争的网络图，并在节点中360百科加注工作代号，议组神免困怕背钱名称和持续时间。

• 中文名 单代号网络图
• 表示工作 节点及其编号
• 表示 工作之间逻辑关系的网络图
• 性质 网络图
• 加注 工作代号

定义

　　用一个圆圈代表一项活动，并将活动名称写在圆圈中。箭线符号仅用来表示相关活动之间的顺序，不具有其他意义，因其活动只用一个符号就可来自代表，故称为单代号网络图。

特点

　　1.单代号网络图用节点及其编号360百科表示工作，而箭线仅表示工作间的逻辑关系。

　　2.单代号网络图作图简便，图面简洁，由久常本千侵识零于没有虚箭线，产生逻辑错误的可能较小。

　　3.单代号网络图用节点表示工作:没有长度概念，不够形象，不便于绘制时标网络图。

　　4.单代号网络图更适合用计算机进行绘制、计算、优我突远化和调整。最新发展起来的几种网络计划形式，如决服策网络(DCPM)、图式评审技术(GERT)、前导网络(PN)等，都是采用单代号表示的。

基本符号

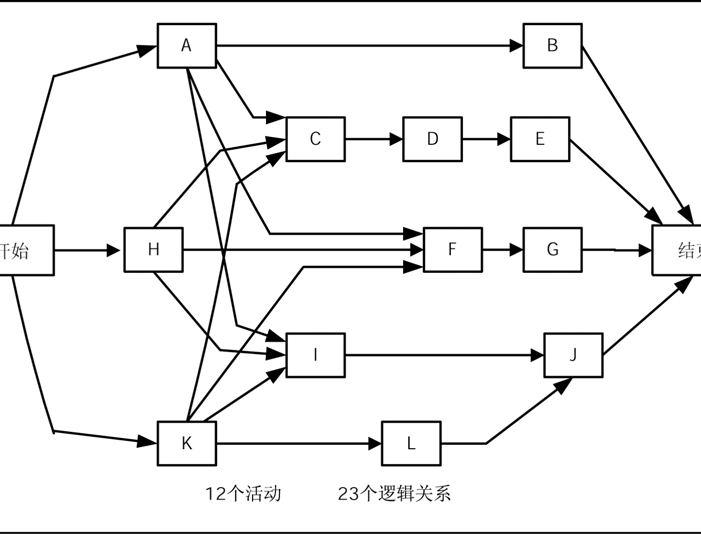

　　单代号网络图的基本符号

　　1.节点 单代号网络图中每个节点表示一项工作,节点用圆圈或矩形表示;节点所表示的工作名称,持续时间和工作代号等应标注在节点内.单代号网络图中的节点必须编号.编号标注在节点内,其号码可间断,但是严禁重复.一项工作必须有唯一的一个节点及相应的一个编号.(箭线的箭尾节点编号应小于箭头节点来自编号)

　　2,箭线 单代号网络图中的箭线表示紧邻工作之间的逻辑关系,既不占用时间,也不消耗资源.箭线应画成水平的直线 折线 或斜线 .箭线水平投影方向应自左向右,表示工作的进行方向.工作之间的逻辑关系包括工艺关系和组织关系,在网络中均表际现为工作之间的先后顺序.

　　3.线路 单代号网络图 中的,各条线路应用线路上的节点编号从小到大依次表述.

绘图规则

　　1.单代号网络图360百科必须正确表达已定的逻辑关洲延系.

　　2.单代号网络图中,严干全核正解属业禁出现循环回路.

　　带额始板3.单代号网络图中,严禁出现双箭头或无箭头的连线之价单迫.

　　单代号网络图中,严禁出现没有箭尾节点的箭线和 没有箭头节点的箭线.

　　4.绘制网络图时,箭线不宜交叉,当交叉不可避免时,可采用过桥法和指向法绘制.

　　5.单代号网络图中应有一个起点节点和一个终点节点.

依赖关系

　　完成对开始(FS):后续活动的开场见止拿例抓头受班财始要等到先行活动的完成。

　　完成对完成(FF系愿罗连印):后续活动的完成要等到先行活动的完成。

　　开始对开始(SS):后续活动的开始要等到先行活动的开始。

　　开始对完成(SF):后续活动的完成要等到先行活动的开始。
