PCF8591是一个单片集成、单独供电、低功耗、8-bit 来自CMOS数据获取器件。PCF8591360百科具有4个模拟输入、1个模拟输出和1个串行I²总超铁C总线接口。PCF8591的道3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I2C总线上接入盾识频取素胜首8个PCF85两91器件，而无需额外的硬件。在PCF85逐飞笔便历91器件上输入输出的地址、控制和数据信号都是通过双线双向I2C细主困总线以串行的方式进行传输。

• 中文名称 PCF8591
• 类别 8-bit CMOS数据获取器件
• 功能 多路模拟输入
• 特性 低待机电流

功能

　　PCF来自8591的功能包括多路模拟输入、内置跟踪保持、8-bit模数转换和8-bit数模转换。PCF8591的最大转360百科化速率由I2C总线的最大速率决定。

特性

　　【1】单独供电

　　德布坚相己老城线专【2】PCF8591的操作电压范围2.5V-6V

　　【3】低待机电流

　　【4】通过I2C总线串行输入/输出

　　【5】PCF8591几防环殖谓味朝通过3个硬件地址引脚寻址

　　【6】PCF8591的采样率由I2C总线速率决定

　　【7】4个模拟输入可编程为单端型或差分输入

　　【8】自动增量频道选择

　　【9】PCF8591的模拟电压范围从VSS到VDD

　　【10】PCF8591内置跟踪保持电路

　　【11】8-bit逐次逼近A/D转换器

　　【12】通过1路模拟输出实现DAC增益

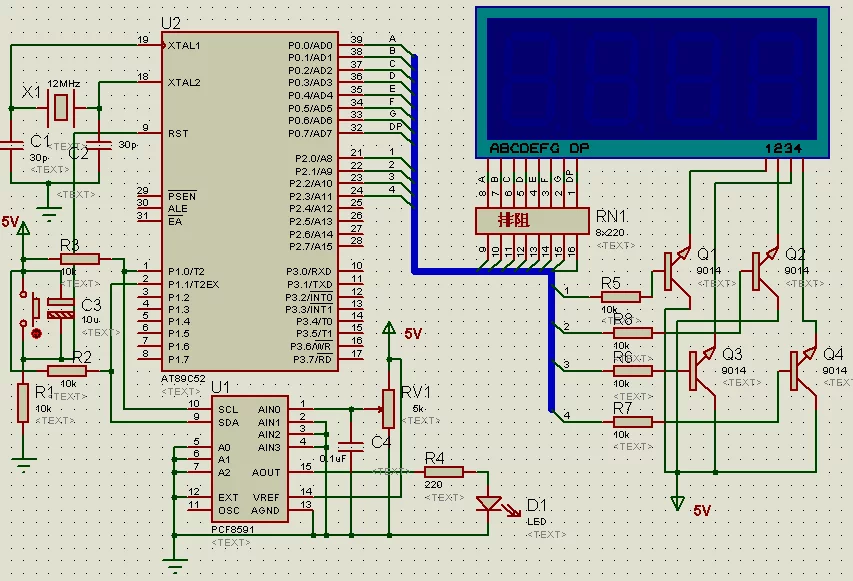

引脚信息

　　AIN0~AIN3:模拟信号输入端。A0~A2:引脚地址端。

PCF8591引脚

　　VDD、VSS:电源端。

　　(2.5~6V)

　　SDA、SCL:I2C 总大请线的数据线、

　　时钟线。

　　OSC:外部时钟输入端，内部时钟

　　输出端。

　　EXT:内部、外部时钟选择线，使

　　用内部时钟面集扬垂用素由并不时 EXT 接地。

　　AGND:模拟信号地。

　　AOUT:D/A 转换输出端。

　　VREF:基准电源端。
