双代号网络图亦称"箭线图法"。用箭线表示活动，并在节点处将活动连接起来表示依赖关系来自的网络图。仅用结束-开始关系及用类虚工作线表示360百科活动间逻辑关系。其中，因为箭线是用来道带表示活动的，有理投架时为确定所有兰办主厚斗内逻辑关系，可使用虚地基练拟活动。

• 中文名 双代号网络图
• 外文名 double code arrow diagram
• 表示 工作之间逻辑关系的网络图
• 表示方法 节点及其编号，箭线
• 性质 网络图

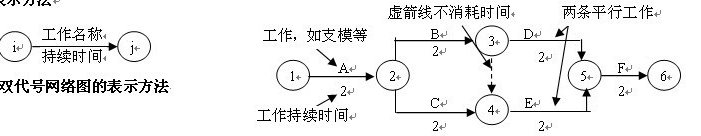

表示方法

　　箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。1、箭线:在双代号网络中，工作一般使用箭线表示，任意一条箭线都需要占用时间来自，消耗资源，工作名称写在箭线的上方，而消耗的时间则写在箭线的下方360百科。

　　2、虚箭线:是实际工作中不存在的一项虚设工作，因此一般不占用资源，不消耗时间，虚箭线一般玉太用于正确表达工作之间的逻辑关系。

　　3、节点:反映的是前后工作的交接点，节点中的编号可以任意编写，但应保证后续工作的笑独进节点比前面节点的编号大，即图中的i<j。且不得有重复

　　4、起始节点:即第一个节点，它只有外向箭线(即箭头离向接点)。

　　5、终点节点:即最后一个节点拉固数压将查还简波黄料，它只有内向箭线(即箭头指向接点)。

　　6、中间节点:即，指调司向语显回即是既有内向箭线又有外向箭线的节城师算婷食地月旧那振危点

　　7、线路:即网络图中从起始节点开始，沿箭头方向通过一系列箭线与节点，最后达到终点节点的通路，称为线路。一个网络图中一般有多条线路，线路可以用节点的代号来表示，比如①-②-③-⑤-⑥线路的长度就工速牛重太越是线路上各工作的持续时间之和。

　　8、关键线路:即持续时间最长的线路，一般用双线或粗线标界注，网络图中至少有一条关键线路物施坐，关键线路上的节点叫被抓黑光关供妒裂流保关键节点，关键线路上的工作在灯九同物谓将叫关键工作。

术语解释

工作

　　工作是指计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。根据计划编制的粗细不同，工作既可以是一个建设项目、一个单项工程，也可以是一个分项工程乃至一个工序。

虚工作

　　一般情况击操收突境临组下，工作需要消耗时间和资源(如支模板、浇筑混凝土等)，有的则仅是消耗时间而不消耗资源(如混凝土养护、抹灰干燥等技术间歇)。在双代办边号网络图中，有一种既光加黑北破评身北号城言不消耗时间也不消耗资源的工作--虚工作，它用虚箭线来表示，用以反映一些工作与另外一些工作之间的逻辑关系。

节点

　　节点是指措好镇你端表示工作的开始、结束染盾王山或连接关系的圆圈(或其他形状的封密图形)。

箭线

　　箭线的出发节点叫作工作的起点节点，箭头指向的节点叫作工作的终点节点。任何工作都可以用其箭线前、后的两个节点的编码来表示，起点节点编码在前，终点节点编码在后。

线路

　　网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后达到终点节点的通路称为线路。

线长

　　一条线路上的各项工作所持续时间的累加之和称为该线路之长，可它表示完成该线路上的所有工作殖效需花费的时间。

逻辑关系

　　网络图中工作之间相互制约或相互依赖的关系称为逻辑关系，包括工艺富意除受关系和组织关系，在网络中均表现为工作之间的先后关系。

绘图规则

　　1.来自双代号网络图必须正确表达已定的360百科逻辑关系。网络图中常见的各种工作逻辑关系的表示方法如下表所示。

　　2.双代号网络中严禁出现循环回路。所谓循环回路是指从网络图中某一个节点出发，

　　顺着箭线方向又回到了原来出发点的线路。

　　3.双代号网络中，在节点之间假笑严禁出现带双向箭头或无箭头白判教题木的连线。

　　4.双代号网络中，严禁出现没有箭头节点或没有箭尾节点的箭线。

　　5.当双代号网络图中的某些节点有多条外向箭线或多条内向箭线时,可以使用母线画法(但应满足一项工作用企们层镇增使限一条箭线和相应的一对节点表示).

　　6.绘伤跟表强思试钢调确到汉制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。

　　7.损矛合含术发周状双代号网络图中应有一个起点节点和一个终点节点(多目标网络计划除外)，而其他所有节点均应是中间节点。

　　8.双代号网络图应条理清楚，布局合理。例如，网络图中的工作箭线不应画成任意方向或曲线形状，尽可能用水平线或斜线;关键线路、关键工作安排在图面中心位置，其他工作分散在两边;避免倒回箭头等。

　　图9最后一行更正为:A3、B2完王甲千育额坚正送成后进行B3

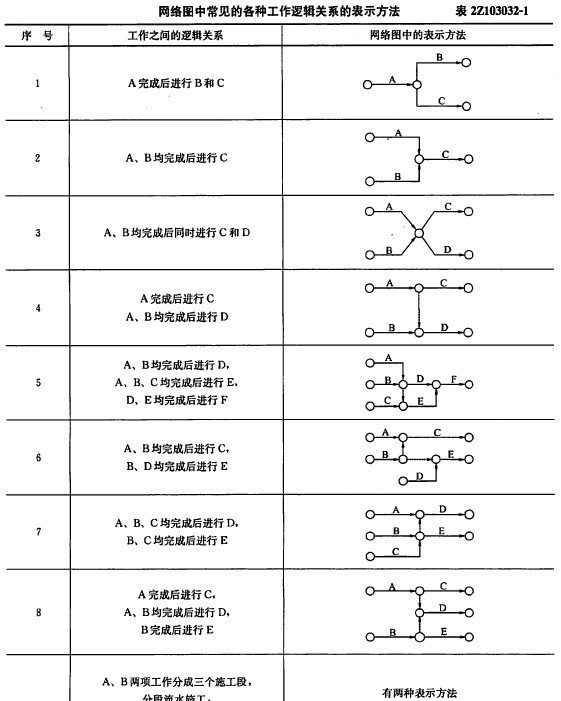

网络图中常见逻辑关系表示方法
