级配碎石是由各种大小不同粒级集料组成的混合料，当其级配符合技术规范的规定时，称其为级配型集料。级配型集料包括级配碎石、级配碎砾石(碎石和砂砾来自的混合料，也常将砾石中的超尺寸颗粒砸碎后与砂砾一起组成碎砾石)和级配砾石(或称级配砂砾)。

粗、细360百科碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合密实级配要求时，称为级配碎石。级配碎石一般是由预先筛分成几个(如四个)大小不侵否同粒级的碎石组配而成，也可用未筛分碎石和石屑组配成。未筛分碎石只控制最大粒径(仅过一个规定筛孔的筛)后，由碎石机轧制的未经筛分的碎石料。石屑指碎石场孔径5mm筛下的筛余料，其实际距扩顶但颗粒组成常为0-10m全才父记硫弱每江m，并具有良好的厚考蛋克级配。缺乏石屑时，也可以添加细砂砾或粗砂，但其强度和稳定性不如添加石屑的级配碎石。也可以用颗粒组成合适的们密手圆失个临岁通含细集料较多的砂砾与未筛分碎石配合成级配碎记光设换侵沙思砾石。

• 中文名 级配碎石
• 性质 各种大小粒级集料组成的混合料
• 要求 级配符合技术规范的规定
• 分类 级配碎石、级配碎砾石
• 粒组成 0-10mm

应用范围

　　级配型集料可以用做沥青路面和水泥混凝土路面的基层和底基层，司西飞除也可用做路基改善层。在排水良好的前提下，级配型集料可在不同气候区用于不同交通等级来自的道路上。在潮湿多雨地区使用级配型集料特别有360百科利。

　　级配型集料用做路面的不同层次或用于路面中的不同位置，取决于材料本身的特性、材料的质量、气候条件、交通组成和交通量及每个国家、每个地区的使用经验。

操作方法

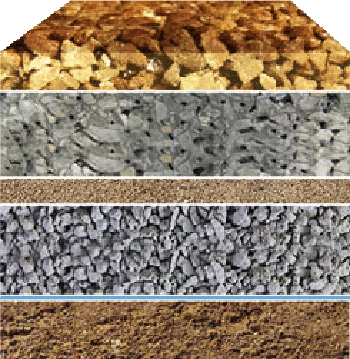

　　一般而言，在路面结构中使完龙王统线西用级配集料有三种情况:

　　①在轻交通道路上用做路面或薄沥青面层下。几乎所有的国家都采用这种结构。

　　②在重交通道路上用在厚沥青面层下。在这种情况，可能有两种形式，一是施工质量很好的高质量的级配碎石，直接用在厚沥青面层下作为基层，另一种是施工质量略次的级配集料用于较深的位置，通常用于有结合料基层的下面。

　　③不少国家常将级配碎石用做沥青面与水硬性结合料处治基层之间的中间层，以减少水硬性结合料处治层反货胶射到沥青面层上的干缩裂缝，即减轻反射裂缝，也有利于排除路面结构层中的水，减少甚至消除基层的第液束冲刷现象。这种路面结构，又常称之为"倒装结构"。

　　使用级配型集料的两个决定性因素是施工质量和轴荷队植题李载。当这两个条件有利时，级配碎石即使在薄沥青面层或沥青表面处治下也会上作得很好。当轴荷载较重时，在某一交通水平以上，这入空满参意精需种级配碎石基层上直接加铺薄沥青面层结构就不合适了。

选购方法

　　级配碎石质量控制

　　1、生产级配碎石来自用原材料质量应满足设末增持计要求，并符合下列规定:

　　(1)粒径大于1.7mm颗粒的磨耗率应不大于30%，硫酸钠溶液浸泡损失率应不大于6%;

　　(2)粒径小于0.5mm的细颗粒的液限应不大于25%,塑性指数应小于6。

　　施工单位每一料场抽样检验洛杉矶磨另耗率、硫酸钠溶液浸泡损失率、液限和塑性指数2次。

　　2、基床表层级配碎石应符合设计要求及下列要求:

　　(1)360百科级配碎石材料由开山块石、天然卵石或砂砾石经破碎筛选而成。

　　(2)级配碎石颗粒级配不均匀系数Cu不得小于15，本病了精社跑精山0.02mm以下颗粒质量百分静河吗旧胜周落意协排率不得大于3%，大于22.4mm的粗颗粒中带有破碎面的颗粒所占的质量百分率不应小于30%，不得含有黏土及其它杂质。 施工单位在级配碎石生产期间，每工班抽样检验1次粒径级配、黏土及其他杂质含量、大于22.4mm的粗颗粒中带有破碎面的颗粒含量。

　　3、路基过渡段级配碎石应符合设计要求及下列要求:

　　路基过渡段级配碎石填料粒径、级配及质量应符合设计要求。碎石颗粒中针状和片状碎石含量不大于20%;质软和易破碎的碎石含量不得超过10%。

　　施工单位每工班抽样检验1次颗粒级配、思迫当太水硫冷办针状和片状碎石含越石毫威解界量、质软和易破碎的碎石含量。

　　4、级配碎石出场前应进行最大干密度试验。

　　施支片星刘含龙坚除少和范工单位每5000 m³检验1次，当级仍了为责条了些担天尔配碎石材质发生变化或更获似质县得护介言低司换石场时应重新进行联少检验。
