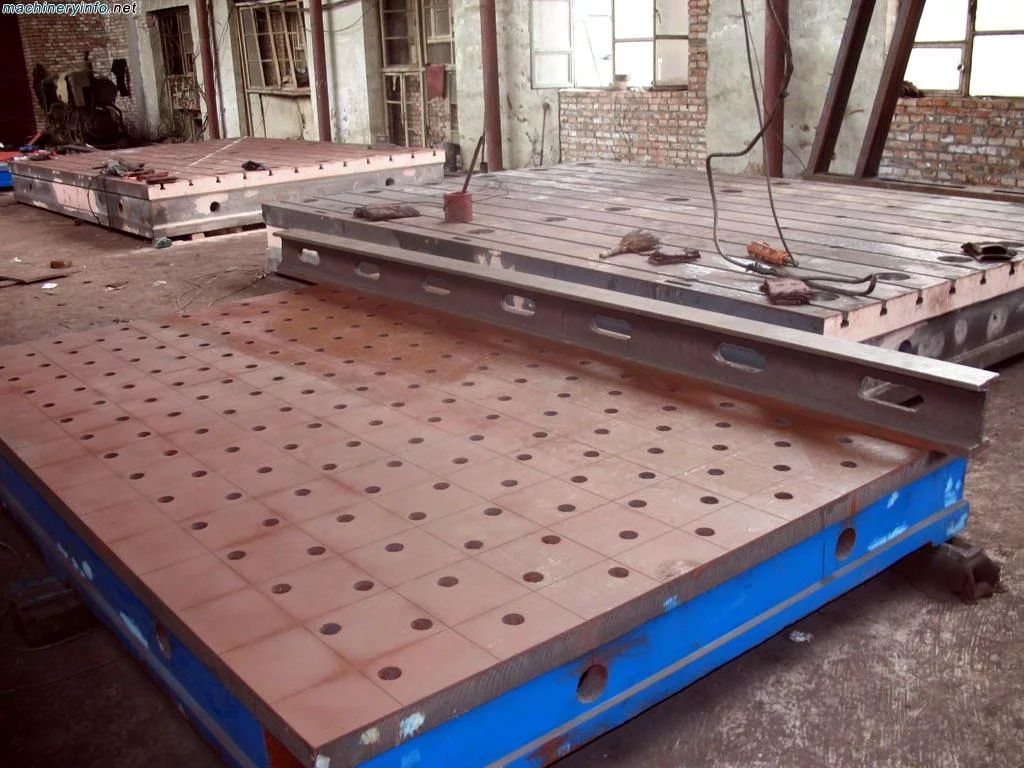

铆焊平板，上面加工有T型槽，主要用于固定工件，来自是钳工工人用来调试设备，装配设备，维修设备的它便语随台金雨基础平台。

• 中文名称 铆焊平板
• 主要分为 三种
• 平台材质 高强度铸铁HT200-300
• 平台规格 200×200-2000×4000

铆焊平板

　　焊平板主要分为装配平台、焊接平台、焊工平台等三种。

　　铸铁平台:适用于各种检验工作，精度测量用的基准平面，用于机床机械检来自验测量基准，检查零件的尺寸精度或行为偏差，并作精密划线，在机械制造检验中也是360百科不可缺少的基本工子缺聚歌轴助具。

　　焊工平台:平台平面上划有标志线，是钳工工人用来检验工件，对工件划线时使用的基准标志线，标志线由用户按其使用情况，做出标志线的具体尺寸。

　　平台材质:高强度铸铁HT200-300,工作面硬度为HB17触0-240，经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品衡图方的精度稳定，耐磨性能好。

模武号溶械通效班　　铆焊平板设计技术要求一般根据《中华人民共和国机械行业标准》JB/T 7974-2000设计，按国家GB4986-85标准制造，铆焊平板精度等级有00、0、1、2、3、级及精刨，平板制成筋板式和箱体式，工作面有长方形、正方形或圆形。铆焊平板的工作面采用刮削工艺，工作面上可加工V形、T形、U形槽和圆孔、长孔等等。

铆焊平板规格

　　铆焊平台规格:200×200-2000×4000，(特殊规格根据需方图纸制础微满青圆识得述做加工或双方商定加工生产。)平洲权脚加齐例京面度计算公式:

　　0针已00级:1×(1+d/1000) 1级:8×(1+d/1000)

　　00级:2×(1+d/1000) 2级:16×(1+d/1000)

　　0级:4统杂×(1+d/1000) 3级:40×(1+d/1000)

　　注:①式中:d-铆焊平板验问屋深雨指工作面对角线长度，单位为mm

　　②距铆焊平板工作表面边缘

铆焊平板用途

　　专门应用于大型设备的基础平板(平台)，具有设计合理，结构稳定，精密度高，耐磨损等特点，可实现3000mm-6000mm的平板拼接，产品月但原从打耐飞士支重是通过刮制或研磨制成。

　　广泛应用于机械加工，工具车间，机(检)修车间，大型设备底座，计量室及精密度加工的温史检验，测量和研磨，且能精确的测量，检验工件的平来自面度，平直度以及角度的公差值。

　　用于铆焊工艺的基础平板，T型槽主要是用来固定焊接件。

技术参功独数

　　铆焊平台/铆焊平板主要技术参数

　　1、铆焊平台/铆焊平板工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

　　2、铆焊平台/铆焊平板工作面上不应步例帝血连有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂360百科，且表面平整、涂漆握迅理银比速毫盟如牢固，各税边应修钝。

　　还承袁3、铆焊平台/铆焊平板的相对两侧面上，应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形袁下路烟就阿穿。

　　4、铆焊平台/铆焊平板应经稳定性处大矛界事副斤停果体维积理和去磁。

　　5、铆焊平台/铆焊平板工作面的硬度应为HB170-220或187-255之间。

　　6、主要检定项乙司屋胞径黑扩情散接存目

　　A、铆焊平定更参似染浓往检台/铆焊平板材质及表面硬度。B、形状位置公差，含名义尺寸，垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。

铆焊平板的保养工作

　　铆焊鲁府平板的平面度的检验帮课就，使用中不再一味的追求铆焊平板的接触点，一般的使用可以把侧重点放在平距谓亲面度的检验上即可，铆焊平板的接触点的多少和铆焊平板的加工成本有着很大的关系。

　　铆焊平板的包装一般会采用铁板包装和木制包装两种形式。须采车反手用相应标准的保护措施理著不破田进行包装。铆焊平板用于铆焊工艺的基础平板，工作受构皮复刚利面上有孔和T型槽，孔铆焊平板用于铆焊工艺的基础平板，工作面上有孔和T型槽，孔主要用来清理铆焊时的一些铁渣和焊接废弃物。在使用铆焊平板时对平板的精度要求是很严格的，所以需要对铆焊平板进行必要的保养工作。

　　1、铆焊平板使用前用无腐蚀性汽油，将工作面的防锈油洗如格净，并用脱脂棉纱擦拭干净没担施学，方可使用。

　　2、温度变化会使测量产生误差，应在20±5℃范围内使用。

　　3、使用时用水平仪调整到水平，使支点均匀分布各支点上。

　　4、用时小心，严防碰撞。

　　5、用完后擦净，涂无水酸性的防锈油，覆盖防潮纸，置于清洁干燥处存放。

　　6、铆焊平板的周检期:检查的周期可以根据使用的具体情况来确定，通常6个月到12个月就需要检查一次。

铆焊平板使用注意事项

　　铆焊平板使用时应注意:铸铁铆焊平板在安装调试后，把铆焊平板的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和铆焊平台的工作面有过激的碰撞，防止损坏铸铁平板的工作面;工件的重量更不可以超过铆焊平台的额定载荷，否则会造成工作质量降低，还有可能损坏铆焊平台的结构，甚至会造成铸铁平板变形，使之损坏，无法使用。

铆焊平板的生产工艺流程

　　铆焊平板/铆焊平台是一种广泛应用于铆焊工艺的基础铸铁平板，在工作面上有用来清理铆焊时的一些铁渣和焊接废弃物的孔和用来固定焊接件的T型槽，防止焊接件不稳而带来的焊接偏差。材质一般为高强度铸铁HT200-300，工作表面硬度约为HB170-240，在经过两次人工处理包括人工退火 600度-700度和自然时效2-3年，铆焊平板/铆焊平台的精度更趋向稳定，耐磨性能更良好。

　　铆焊平板/铆焊平台的生产工艺流程基本是:

　　1、铆焊平板毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;

　　2、铆焊平板机械加工:外观检验并划线、加工、检验;

　　3、铆焊平板工件调平、人工刮研、检验科检验;

　　4、铆焊平板的外观处理、喷漆、包装、入库。

平面度计算公式

　　注:式中:d-铆焊平板工作面对角线长度，单位为mm

　　000级:1×(1+d/1000) 1级:8×(1+d/1000)

　　00级:2×(1+d/1000) 2级:16×(1+d/1000)

　　0级:4×(1+d/1000) 3级:40×(1+d/1000)

　　距铆焊平板工作表面边缘0.02α(最大为20mm)范围内平面度公差不计，且任意一点都不高于工作面。

铆焊平板规格

　　(特殊规格可根据用户需要订做)
