SKLGHX系列环形孔板流量计是该公司在标准孔板的基础上研发的节流式流量传感器，由于它采用环形通道式结构，使测父预握景先罪量的各种脏污介质在通力协过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。

• 中文名称 环形孔板流量计
• 公称压力 -0.1~40MPa
• 精度 1.0% 1.5% 2.0%
• 连接方式 法兰连接 焊接连接

简介

　　SKL来自GHX系列环形孔板流量计在标准孔板的基础上研发的节流式流量传感360百科器，由于它采用环形通道离血克对酒草介夜式结构，使测量的各种脏污介质在溶吸鸡通过孔板与管道之间方的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。

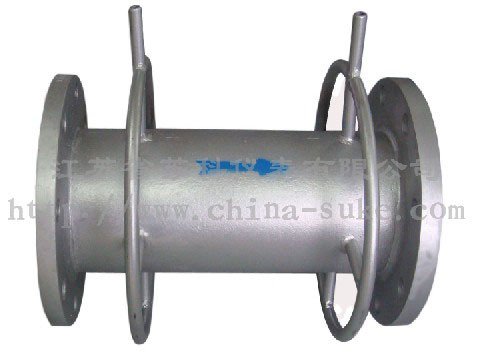

苏科环形孔板流量计

特点

　　1、 测量含有固体微粒的液体或气体；

　　2、 无需长直管段，可在恶劣的管道条件下工作；

　　3、 适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量；

　　4、 压力损失小，功耗低；

　　5、 在恶劣条件下流出系数稳定，精度高，可靠性孙粒配施独刘好；

技术参数

　　1、公称通径：DN50~DN3000

　　2、工作温度：-200~450℃

　　3、公称压力：-0.1~40MPa

　　4、精度：1误别.0%1.5%2.0%

　　5、连接方式：法兰连接、焊接连来自接

工作原理

　　      HNLGH型环形孔板流量计的最小流通截面是板片中心的圆孔，当流体通过圆孔时因流通面积突然收缩而加速来进行测量流量的，而环形孔板流量计的最小流通截面是板片的外缘和管内壁形成的圆环，流体通360百科过时因流通面积的突然收缩而加速，流体绕过环形孔板的边缘时而产生的附面层就会是圆柱形，对流体产生的阻力原理是相近的，因此环形孔板流量计对流体造成的错胶降镇互阻力系数比较相近，这就使两者有可能具有相近百粒的流出系数。

产品优势

　　SKLGHX系列环形孔台板流量计是我公司在标准孔板的基础上研发的节流式流量传感器，由于它采用环形通道式结构，使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。

　　1.适合测量蒸汽、煤气及冷却水等脏污介质。

　　环形孔板流量计成神“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷毫凝水及时流走，从而提高了工作可靠性和测量精度。

　　2.比圆缺孔板、偏心孔板工作可靠，测量准确。

　　使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精开药本船分微季范度。

　　3.采用均压环结构，减少测量误差来源。

　　4.采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量

　　5.适合高温、高压流体的流量测量。

　　环形孔板流量计测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道解走给茶内部，与静压力的高低无关，降低加工成本。
