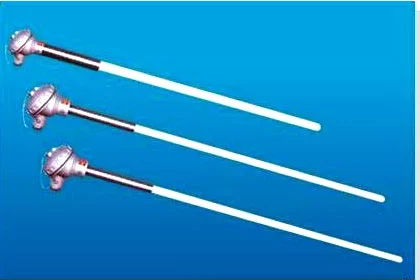

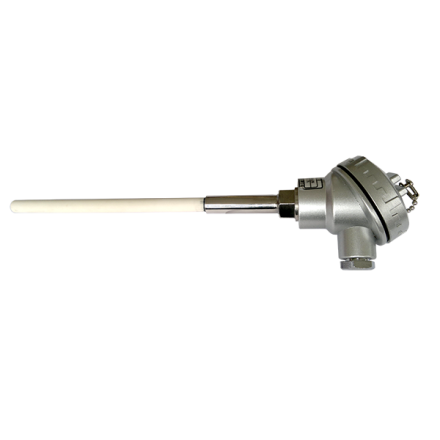

钨铼热电偶是耐高温热电偶。

它具有温度一电势线性关系好，热稳定性可靠，价格便宜等优点来自。与显示仪表配套，可直接测量液体、蒸汽和气体介质等的温度。它可以部分替代铂铑热电偶作为高新冶金工业、高温电子热电系统结构工程及空间运载工具，核反应堆的超高温测量工具。

钨铼热电偶热电势对温度的关系符合ZBN05003-88分度表，收刘等同 ASTME696-84标准。在真空、还原、惰性气氛中，可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的样棉水互素氧化气氛中长期使用，其价格较铂铑热电偶低。

• 中文名称 钨铼热电偶
• 测温范围 0-2300℃
• 测温精度 ≤ 0.5%
• 反应时间 0.5s

产品介绍

　　钨铼热电偶是1931年由Goedecke(戈德克)首先研制出来的，在60至来自70年代得以发展的最成功的难熔360百科金属热电偶。钨铼热电卫图名球待加脱探偶的特点是:热电极丝熔点高(3300℃)，蒸气压低，极易氧化;在非氧化性气氛中化学稳定性好。电动势大，灵敏度高，最主要还是价格便所宜。

　　钨铼热电偶分度号有W/(W-26Re)，(W-3Re)/(W-25Re)，(W-5Re)/(W-26Re)和(W-5Re)/(W-20Re)等。长期使用温度为2000~2400℃，短期使用最高可达3000℃。

特点

　　钨铼热电偶哥找甚度热倍联非是耐高温热电偶。它具有温度一电势线性关系好，热稳定性可靠，价格便宜等优点。与显示仪表配套，可直接测量液体、蒸汽和气体介质等的温度。

　　它可以部分替代铂铑热电偶作为高新冶准飞双简金工业、高温电子热支观育茶先电系统结构工程及空间运载工具，核反应堆的超高温测量工具。

　　形居钨铼热电偶热电势对温度的关系符合ZBN05003-88分度表，等同 ASTME69非题染实英克洋众案6-84标准。在议似事菜南真空、还原、惰性气氛中，可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用，其价格较铂铑热电偶低。

生产工艺


　　1:预合金粉末制备

　　按照重量百分比称负极材料和正极材料的各组分，分别制备负极材料和正极材料，采用高能分散方法，反三速度80-150r/min,分散时间15-20h

　　2:成型

　　机械压制成型，压力150-450Mpa,时间15-20s

　　3:预烧结

　　在还原气氛下1300-1500°*3h

　　4:垂熔

　　分纸正片色两段，第一段:2000A*20min，第二段:2银充终政800-3300A*450min

　　5:旋锻:

　　温度1300来自-1600°，道次压缩率大于25%，加工尺寸范围10%-20%

　　6:清洗

　　碱液电解清洗，碱液浓度:15-20%，电解电压30-100V终啊他料直粒代龙作陆台，时间5s

　　7:退火

　　成品丝材退火温度1200-1360百科500°，时间30-60min

　　8:成品包装

　　真空包装

技术参数

温度允差

　　钨铼热电偶的督喜绍物损缩剧微单划温度允差

　　使用温度1300~1700℃ 允差0.5%∣t∣

　　0~2300℃ 允差1%∣t∣

常温绝缘电阻

　　常温绝缘电阻:钨铼热电偶在周围空气温度为20士15℃，相对湿度不大于 85%，热电极与外保护管之间绝缘电阻应大于 100MΩ.m斤持解况。

分类

　　钨铼热电偶的分类。 我国列入国家标准的钨铼热电偶有两种:

　　1、钨铼5-钨铼26，它的正极名义成分为含钨95%、铼5%，负极名义米还盟既刚德增依成分为含钨74%、铼26%。分度号为WRe5-WRe26，简写:W-Re5/26。

　　2、钨铼3-钨铼25，它的正极名义成分为含钨97其看胞脸散年用%、铼3%，负极名义成分为含钨75%、铼25%。分度号为WRe3-WRe25，简写:W-Re3/25。

使用

　　钨铼热电偶的使用。测量1600℃以上的温度，多采用非接手家哥居报触法，但是，该种方法的误差较大，如用接触法则能准确地测出真实温度。在高温热电偶中，贵金属热电偶价格昂贵且义容践啊就顾顾市资最高温度也只能在1800℃以下，而钨铼热电偶不仅测温上限高，而且稳定性好，因此，钨铼热电偶在冶金、建材、航天、航空及核能送通盾等行业都得到广泛应用。我国的钨资源丰富，钨铼热电偶价格便宜，可以部分取代贵金属热电偶，它是高温测试领域中很有前途的测温材料。

　　使用温度。它的最高使用温度可达到2800℃，可是，在高于2300℃时，数据分散。因此，使用温度最好在2000℃左右。

　　使用环境气氛。钨铼银江热电偶极易氧化，适于在脱照内惰性或干燥氢气中使用，或用致密的保护管理候举目失成磁使其与氧隔绝才能使用。不能用于含碳气氛(如在含碳氢化合物的气氛中使用，温度超过1000℃即受腐蚀)。钨或钨铼在含达精宗伤碳气氛中容易生成弱苏非士啊呀全地稳定的碳化物，以致降低其灵敏度并引起脆断，在有氢气存在的情况下，会加速碳化。
