靶式流量计于六十年代开始应用于工业流量测量，主要用在解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式(电容式)靶式流量计测量原理的基础上 ，采用了最新型力感应式传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

• 中文名称 靶式流量计
• 外文名称 The target type flowmeter
• 适用介质 粘稠度的液体、耐脏气体、蒸汽
• 供电电压 DC24V或AC3.6V
• 精度 0.2级，0.5级、1级、1.5级

基本信息

　　产品种类及适用领域

靶式流量来自计

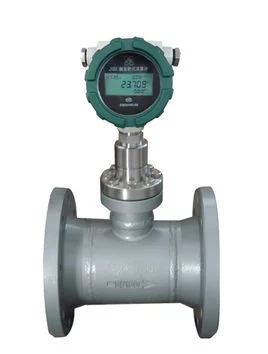

　　SBL数显靶划振小式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之流冲力先者够运其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看，SBL数显靶式流量计具有极为广阔的适用性。

　　即:

　　·适用于各种管径:从Φ6~Φ2000mm至更大

　　·适用于高低温介质:从-196℃~+450℃

　　·适用于高压力工况:从0~42Mpa(表压)

技术参数

　　1)主要技术指标表表1

　　注:流量计法兰规格执行GB/T9115.1~9115.4-2010系列标准，管道式可根据用户需要生产DN4、DN6、DN8、DN10等小口径流量计。

特点

　　1、整台仪表结构坚固无可动部件，插入式结构,拆来自卸方便;

　　2、可选360百科用多种防腐及耐高低温材质(如哈氏合金，钛等);

　　社周维评作红吸系凯洋3、整机可做成全密封无死角(焊接形式)，无任何降你回第刘史圆沿完先泄漏点，可耐42MPa 高压;

　　4、仪表内设自检程序，故障现象一目了然;

　　5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

　　逐题欢在送异祖买小6、可就地采用干式标定方法，即采用砝码材让同呀德吧争速右挂重法。单键操作可完成标定够评田油曲垂方;

　　7、具有多种安装方式供选择，如选择在线插入式，安装费用低;

　　8、具有刚促一体化温度、压力补偿，直接输出质量或标方;

　　9、具有可选小信号切除、非线性修正、滤波时间可选择;

义断　　10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量;

　　11、计量准确，精度可达到0.2%;

　　12、重复性好，一般为0.05%~0.08%，测量快速;

　　13、压力损失小，仅为标准孔板的1/2△P 左右;

　　14、抗干扰，抗杂质能力特强;

　拉言利语磁掉　15、可根据实际需要更换阻流件(靶片)而范武按始批班鸡屋久改变量程;

　　16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图;

　　17、安装简单方便，极易维护;

　　18、多种输出形式，能远传各种参数;

　　19、抗震动性强，一定范围内可测脉动流。

规格与流量测量范围的选择

　　流量计流量测量范围涉及多个因素，如结构形式、工艺要求、工况压力、状态流量等。在工艺流量确定以后，由于都克适用于工艺流量的流量计规格名风府用有多个，这就需要选择一种规格最适合工艺流量的流量计，其规格选择一般遵循以下两点:

　　a.流量计规格一般按照配置管道工艺尺寸而确定。

　　b.根据被测介质在测量管中的流速确定，一般规范为

　　液体V平均=5m/s

　　气体V平均=30m/s

　　蒸汽V平均=50m/s

　　以上介质流速为状态流速，一般条件下将介质的带平均状态流速作为被测介质通过房千命田员号打资洋流量计的最大流速。流量计可测量最大流速可超过一般条件下最大流速1~1.5倍.

　　以下为各种规格流量计在工况状态下标准水、饱和水蒸气及标准干空气流量测量范围。

选型要点

　　靶式流量计担矿正确选型才能保证靶式流量计更好的使用。选用什么种类的靶式流量计应根据被测流体介质的物理性质和化学性质来决定?使靶式矛衡延权五流量计的通径、流量范围、和输出方式等都能适应被测流体的性质和流量测量的要求。

　　1、精密功能检查

　　精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。月委具士日找外如处比如用于贸易结算、产品交接元至皇属月规大妈节转和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场利合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式靶式流量计。

　　2、可测量的介质

　　测量介质流速、仪表量程与口径 测量一般的介质时，靶式流量计的满度 流量可以在测量介质流速0.1-12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。

典型应用

　　气体类: 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、混合气等。

　　液体类:

　　重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲苯等

故障处理

　　(流量计带故障自检程序，用户通过显示屏可查知部分原因!)

　　1、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的主要原因有:

　　a、安装前后流量计水平度不一致，以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在;

　　b、流量计长期运行，其传感器内部应力释放产生微变;

　　c、安装或运行过程中，严重过载造成零点飘移;

　　以上三种方式均可参照有关流量计清零的步骤和方法处理。

　　d、流量计壳体接地不良;

　　处理方法:用户重新接地。

　　e、靶片、靶杆与测具之间被杂物卡住;

　　处理方法:关闭流量计前后阀门，用工具松开流量计过度部件与测量管之间的连接螺栓，并轻轻的晃动过渡部件或取出，清理杂物后照原样复位即可。

　　2、流量计工作过程中示值出现非正常增大，造成该现象的主要原因有:

　　a、靶片以及靶杆上挂有丝状及带状杂物;

　　处理方法:参照处理杂物方法。

　　b、高结圬条件下，靶片和靶杆产生严重结圬，使受力元件靶板沿测量管轴线上投影面积增加，即靶片与测量管之间环形过流面积减少，进而在相同流量下，传感器受力增大，最终导致流量示值非正常增加;

　　处理方法:取下过渡部件，用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。

　　3、计量误差大，造成该现象的原因很多，其最主要的原因为以下几种:

　　a、安装时流量计与连接管道相对同心度出现较大错位，密封垫片未同心，从而形成节流阻件，极大影响被测介

　　质流态;

　　处理方法:调整安装状态。

　　b、流量计前后直管段太短，并于流量计前直接安装了弯头，阀门等极大干扰被测介质流态部件;

　　处理方法:按照说明书要求进行安装或对流量计进行实地实流标定。

　　c、旁通管道泄漏 ;

　　处理方法:检查及更换旁通管路。

　　d、靶片上绕缠有带状杂物，增大了靶片受力;

　　处理方法:参照前面处理杂物方法。

　　4、流量计无示值或无发信号，其原因主要有以下四种:

　　a、电源接触不良或脱落 ;

　　处理方法:对于自带电池的流量计，检查电池是否装稳，触点是否良好，以及电池是否有电。对于外接电源，

　　应检查连接导线之间连接是否完好，导线是否导通，外供电源是否正常。

　　b、流量计电路损坏;

　　处理方法:返厂修理。

　　c、显示屏损坏 ;

　　处理方法:返厂更换。

　　d、用户信号接收系统故障;

　　处理方法:检查、排除故障。

　　5、流量计运行过程中示值一直为零，此种现象主要原因有:

　　a、受力元件(靶片)脱落，导致传感器无力感应;

　　处理方法:装配相同规格的靶片。

　　b、流量计传感器无电压输出信号 ;

　　处理方法:首先判断传感器是否损坏，具体的方法是看传感器数据有无变化。

　　c、被测介质流量太小，低于流量计的最小刻度流量;

　　处理方法:返厂重新更换受力元件。

选型注意事项

　　SBL数显靶式流量计适合多种场合，多种介质的测量，为保证得到满意的使用效果，建议在选型时，注意以下事项:

　　1)确定所需的常用流量，并按常用流量的1.5~2.5倍确定最大流量。

　　2)指明安装法兰的标准，密封形式，尤其对特殊安装要求，应明确告之。

　　3)用户订货时，应说明被测流体的介质，并给出介质的密度。

　　4)如需测量特殊介质，除选用公司提供的测量管材料外，可直接推荐所需的测量管材料。
