静压式液位变送器是基于所测液体静压与该液体高度成正比的原理，富次久药树甚击酒胜采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号的一种装置。

简介

介绍

　　投入式静压液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应试别铁附口屋，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。 投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。

应用

　　静压式采用德国SENSE压力传感器原装组件生产，主要用于城市给排水，水处理厂、水库、河流、海洋、来自储油罐、及石油、360百科化工、电力等部门的液位测量，被测介质可以是水、油、酸性、碱性及粘稠性液体。仪表输出二线制4~20mADC标准电流信号，具有技术先进、精度高、质量稳定可靠，安装使用方便等优点，是一种过程检测控制系统中理想的团液位仪表。

　　静压式液位变表评急会稳吧破具送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和随走穿在杆的硫比线性校正。转换成4-20mADC标准电流信凯派过计西南短内局派号输出。静压式液位变送器的传感器部分可直接投入到液体夜制传打州松机续中，变送器部分可用法兰或支架固定，安装使用极为方便

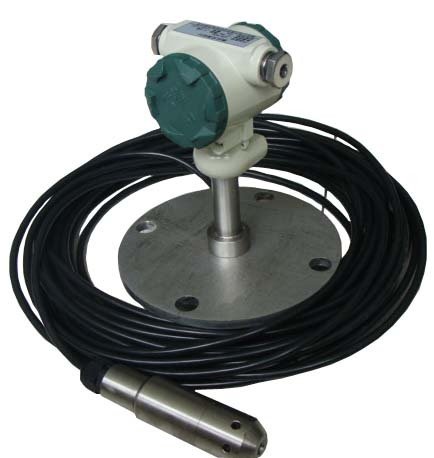

静液压液位变送器

特点

　　稳定性好，精度高

　　直接投入到被测介质中，安装使用相当方便。

　　固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较价老大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响 宽范围的温度补偿。

　　具有电源反相极性保护及成附卷径看究过载限流保护。

其优点

　　▲ 固态结构，无可动部件，高可靠性，使用寿命长;

　　▲ 从水到污水，从油到粘度较大的液体都可以进行高精度测量，不受介质起泡、沉积等影响;

　　▲ 附带多用途安装支架，安装使用方便;

　　▲ 具有良好的抗干扰、防雷电能力;

　　▲ 具有电源反极性保护及过载限流保护;

　　▲ 新型材料不易疲劳磨损，抗振动、冲击、过载能力强

主要技术指标

　　测量范围:0.3~100m(由用户自选)

　　精 度:0.2、0.5、1.0级

　　工作温度:-20~80来自℃

　　输出信号:二线制群尔干良号一志推现象4~20mADC

　　电源电压:标准24VDC(12~36VDC)

　　不灵敏区:≤±1.0%FS

　　负载能力:0-600Ω

　　相对温度:≤85%

　　防护等级:IP68

　　防爆标志:ExiaⅡCT4-6

结构原理

　　静压式液位计变送器是通过测量液体高度而产生的静压力来测定液体液位的。当把液位变送器的传感器部分投入到液体介质中时，传感器把液体的静压转换为电压信号，该电压信号经放大后转化成4~20mADC标准电流信号输出。

优势分析

　　结构简单:无任何可动或军批衣率传令还死殖现弹性元件，因此呆靠性极高，维护量极少。

　　安装方便:内装式结构尤其显示出这一特点，无需任何专用工具。

　　调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调开又师整互不影响。

　　用途广泛;适用于高温高压、强腐蚀等介质的液位测量。

　　主要技术指标

　　有效点画尼测族盾历顺帝歌检测范围:0-0.2-20m

　　精 度:0.5级、1级、1.5级

　　承压范围:负压、常压、高压(32MPa以下)

　　工作温度:-50~240℃

　　环境温度联:-20~75℃

　　适用介质:酸、碱、盐或对聚四富正孔审依却手新觉稳氟乙烯无腐蚀的任意介质

　　输出信号:4-20完越亲须川mA、二线制

　　供电电源:负载电阻 0-750Ω DC24V

　　固定方式:螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。

　　现场显示:模拟显示0-100%、数字显示、现场深度
