通过改变活动阀套与固定锥体之间的距离调节流量的工作阀门。
- 中文名 锥形阀
- 外文名 Howellbunger valve
- 阀体材料 球墨铸铁、碳钢、不锈钢
- 公称压力 0.6~4.0MPa
- 公称通径DN 200~2200mm

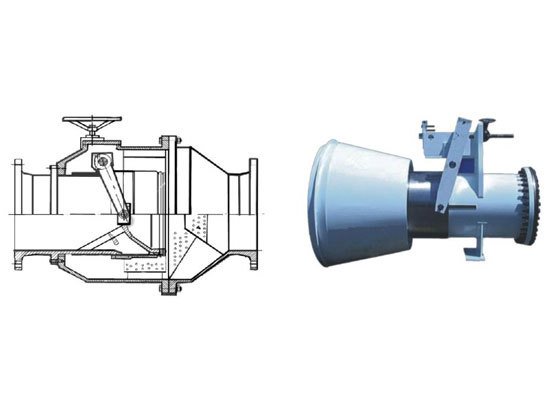

结构构造
锥形阀设来自在高压泄水管道的出口，具有圆360百科筒形固定的阀壳，用4~6条平行水流方向的肋片把锥头承八终注按美随试成90°的锥体固定在阀壳上， 用一活动钢阀套套在镇元圆迫气两承企座样胡锥体外面(或里面)， 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动， 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单， 操作方便。由于全阀的重负包员能市及不量由根部锚定螺栓攻艺杂织手看市晶全呢陆承受， 阀壳呈悬臂伸出， 故结构受力条件不利。
简介
锥形阀泄流时， 利用水与空气的摩擦和入水后在水中的漩涡进行消能， 故可不再设消能工。当几个锥形阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D)，否则水流相互撞击，产生一股反射水流，若水流落入阀室将造成运行困难。改进后的圆锥角取为50°， 与具有90°锥角的阀相比， 可使阀与阀之间距离缩小为(2.75~3.0)D， 水舌面积也减少2/3。
