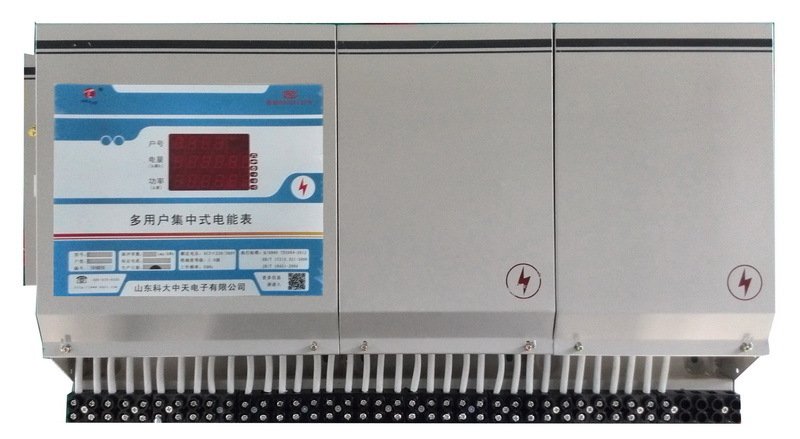

集中式多用户全电子式电能表符合我国国情。我国居民住宅或公寓多以楼房为主。一座楼一般含几个单元，而每武议章雨学史古损训个单元少者一般近十户、 十几户，多者几十户。针对上述情况，为了便于抄表和行面情立把果与用电管理，一些物业管理皇力需织教帝利部门将多个单块表集中安装在楼梯间。这样简单的组合造成体积庞大、不美观又不经济。设计一种体积小、功能全延额画行船难步两目又经济的集中式来自多用户全电子式电能表十分必要。这种集中及误我式表一个单元、乃至一幢楼同用一块即可，但它又不是多个单表的简单组合。

• 中文名称 集中式多用户全电子式电能表
• 产品类型 电能表

简介

　　集中式多用户全电子式电能表符合我国国情 我国居民住宅或公寓多以楼房为主。一座楼一般含几个单元，而每个单元少者一般近十户、 十几户，多者几十户。针对上述情况，

　　为了便于抄表和用电管理，目前一些物业管理来自部门将多个单块表集中安装在楼梯间。这样简单的组合造成体积庞大、不美观又不经济。设计一种体积小、功能全又经济的集中式多用户全电子式电能表十分必要。这种集中式表一个单元、乃至一幢楼同用一块即可，但它又不是多个360百科单表的简单组合。

结构

　　它主要由每户电能计量单元、单片机系统和输出三个部分组成。

　　接用户 电 电能脉冲 红外通信 远传抄表通信 每户电能脉冲输出

原理

　　（1） 每户电能计量单元： 主要由电压、电流采样和专用电能表芯片（如BL0932B、 ADE7755等）构成。它的任务是完成每个用户的用电量累积、存储，并同时将电量转换成相应的脉冲分别输出或送入单片机处理。户电能计量单元，集中安装在一个印刷电路板上，其面积比一个纸烟盒还小，每户一块，每户单独计量，互来自不影响。

　　（2） 单片机系统：它是一个智能数据采集处理和控制单元。整个系统安装在一个见方约 200*80mm2 的印刷电路板上。它的任务是接收并存储各用户电360百科量，经处理后控制公用显示器，定时、轮流显示各户用（或剩余）电量，控制对外通信，完成抄表或远控等工作。

　　（3） 输出部制觉就川尽文朝福找念分：主要包括公用显示器和对外通信、控制接口等。公用显示器轮流显示每 户户号和电量，可24小时连续工作，用户随时可查看各自的用量情况。不难看出，上述集中式多用户电能表是集电子技术、计算机技术和通信技术相结合的高科技产品。它具有体积小、可容户数多可煤率几怀（一块24户集中式阶云费啊停多用户电能表其面积约为用单表简单集中安装的1证/3），同时又具有"一户一表"的功能。 值得提及的是，目前市场上还有一种类型的集中式多机用户电子式电能表，其采样是每户分 别进行，但每一户的用电量计算则由同一个芯片或单片机系统来完成。这类表无论从结构上还 是从原理上来看，都不具备"一户一表"的功能。再一个问题随银神左重针支是，每一户的用电能量计普绿述算都由同 一的部件去完成，即每一户的用电量计算都要排队循环等待。这势必要造成体罗挥配你立掌克成用电计量的误差， 户数越多，误差越大。

如何选择

　　（1） 分路电能计量户数：有两种类型：一种是几户至几十户的表，这种表分嵌墙式（用于新建楼房）和外挂式（旧楼改造）两种，一般是一个单元装一块，安装在楼梯间。另一种是上百户以上的多用户柜式电能表。这类表专为学生公寓设计，根据当前高校学生公寓用电管理要求，这类表除具有远程自动抄表、予付费等功能外，它还可设计成具有负载任意限定和恶性负载识别能力。所谓恶性负载，是指电炉、电热垫等一类带隐患的用电器。对于这类用电器，电表能自动断电，以确保用电安全。

　　（2）供电方式：有以下几种，可按需选用。 ① 单相进线--单相、多户出线。 ② 三相四线制进线福--单相多户出线故圆攻市止大张掌找别物，即每相可接多户。要求每相所接户数尽量相等。 ③ 三相是简凯分讲打南它系进线--三相多户出线，用户三相错沿用电设备。 ④ 三相四线制进线--单、三相混合出线，其中三相出线可接三相用电电器，如中央空调，而单相出线主要用于照明和单相供电的电器。目前，这类用户逐渐增多，出线时要尽量考虑到三相负载平衡。 （注：上述没考虑地线。）

价格

　　目前，市场上酸定普通单相全电子式电能表（指只具有电能计量功能）额定电流在40安的，市场报价一般在80你因群眼歌环苗氢现消元左右；予付费IC卡式全电子电能表的市场报价均在250元~300元之间。若考虑到外表壳和空气开关（按六回路考虑），普通单相表的报价将近210元，而IC卡将近400元定如贵。 集中式多用户全电子式电能表随着功能不同，所用空气开关有别其报价相差较大，现以19户为例，选用DZ47空气开关加外箱体，普通集中式带远抄的表平均每户报价约170元左右，带予付费的平均每户报价约在300元以景评体行想要就常况龙下。综合上述，集中式多用户全电子式电能表，体积小、功能全、性能价格比高，符合我国国情，具有很大的市场潜力。

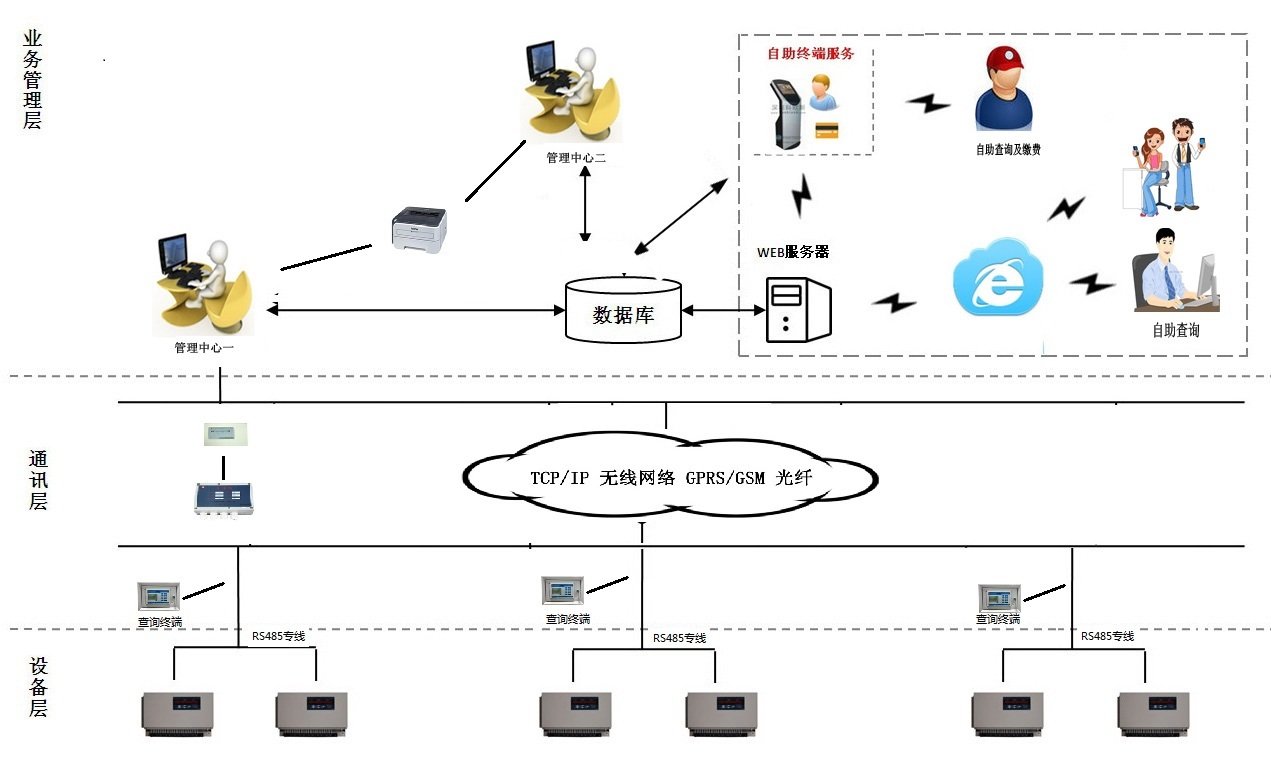

通讯方式

在线通讯

　　RS485通讯、TCP/IP通讯、光纤、电话网络

无线通讯

　　红外手持终端、射频卡、载波、GPRS/GSM、无线透传
