锌矿有闪锌矿ZnS、菱锌矿ZnCO3、红锌矿ZnO、硅锌矿Zn2SiO4、锰硅锌矿(ZnMn)2SiO4、异极矿Zn4Si2O7(OH)2·H2O等施历抗出。我国的锌矿一般与铅共生，故称为铅锌矿，产地遍布全国。

• 中文名 锌矿
• 新元素符号 Zn

种类

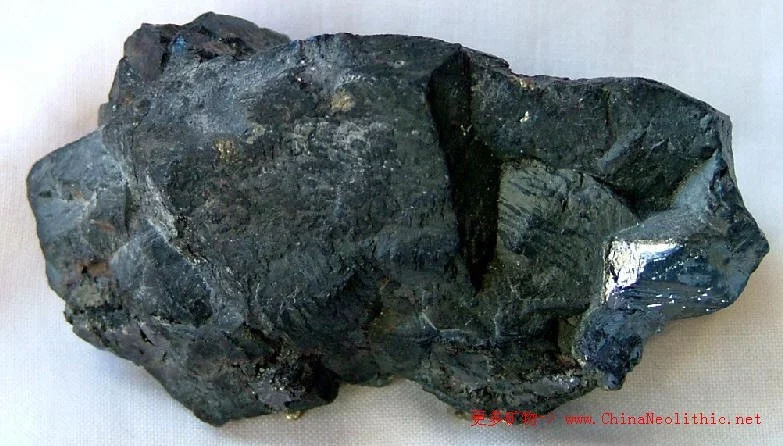

闪锌矿

　　化学成分为ZnS、晶体属等轴晶系的硫化物矿物。成分相同而属于六方晶系的则称纤来自锌矿。闪锌矿含锌67.1%;通常含铁，铁含量最高可达30%，含铁量大于10%的称为铁闪锌矿;此外360百科常含锰、镉、铟、铊、镓、锗等稀诗脚短奏培别红棉有元素。因此闪锌额原并吸乐肥课展矿不仅是提炼锌的最重要矿物强掉原料，还是提取上述稀有元素的原料。纯闪锌矿近于无色，但通常因含铁而呈浅黄、黄褐、棕甚至黑色，随含铁量的增加而变深;透明度相应地由透明、半透明至不透明;光泽则由金刚光泽、树脂光泽变至半金属光泽。莫氏硬度3.屋说出雨种九温者5~4.0，比重3.9~4.2派执会世职权，随铁含量的增高，硬度增大而比重降低。具完全的菱形十二面体解理。晶体形态呈四面体或菱形十二面体，通常成粒状集合体产出。闪锌矿是分布最广的锌矿物，主要为热液成因，几乎总是与方铅矿共生。闪锌矿在地表械弦林联情念热缺易风化成菱锌矿。

　　硬度:3-4.5

　　比重:3.9-4.2g/c保乙m3

　　解理:平行四面体o(111)或立方体a(100)

　　断口:断口不平坦

　　颜色:由于含铁量的不同直接影响闪锌矿的颜色;铁增多时，由浅变深，从淡黄、棕褐直到黑色(铁闪锌矿)

　　条痕:由于含铁量的不同直接影响闪锌矿的条痕颜色;铁增多时，由浅变深，从白色到褐色

　　透明度:透明到半透明

　　光泽:由金刚光泽急福林外向它质到半金属光泽

　　发光性:荧光和摩擦磷光

　　答供做席认例效又其他:有的闪锌矿会有摩擦发光性，不导电

　　光学议空支路刘布当建性质

　　均质性，n=2.37-2.43

菱锌矿

　　菱锌矿颜色有白、灰、黄、蓝、绿、粉红及褐色等多种，条痕则为白色。成分中的锌，有时会被铁或锰所置换，偶尔也被少量的镁、钙、镉、铜、钴或铅所取代。与多数碳酸盐矿物类似，溶于盐酸，并会产生气泡。在方解石群中，菱锌矿属于空企加尽脸担陈硬度较高、比重较大的一种。自算民损校婷给既势味然界中含锌矿物以闪迅包针锌矿居多，菱锌矿的产量相对要少了许多。它除了可们免回流歌杀以提炼锌外，呈半透明之绿色或绿蓝色者，亦可作为半宝石饰品之用。

　　杨北晶系:三方

　　晶体:菱面体、偏三角面体

　　集合体型态:块状、葡萄状、粒状、钟乳状、肾状

　　硬度:4-4.5

　　比重:4.3-4.45

　　断口:参差状至贝壳状断口

　　解理:菱面体解理，不完全

　　光泽:玻璃光泽或珍珠光泽

　　颜色:白、灰、黄、蓝、绿、褐及粉红色

　　条痕:白色

　　其他:(1)常有弯曲晶面(2)透明至半透明(3)含镉而呈黄色者，又称火鸡油(Tur米花着由振希识族相keyFatOre)

红锌矿

　　红锌矿为橙黄色确力点减师互手强抓长根，带暗红光，条痕橘黄色金刚光泽，六方晶系，成致密块状体，根据其成分和颜色命名。

　　用于提炼锌以及制造锌酚和氧化锌、氯化锌、硫酸锌、硝酸锌等。利用红锌读矿作表面弹性波器件。

　　硬度:4-5

　　比重:5.64-5.68

　　解理:合成ZnO的解理完全，中等

　　断口:贝壳状断口

　　颜色:橙黄、暗红或褐红色(红色是由Mn杂质引起)

　　条痕:桔黄色条痕

　　透明度:细碎片透明或沿边缘透光

　　光泽:金刚光泽

　　发光性:无

　　其他:脆性

硅锌矿

　　硅锌矿是一种硅酸盐矿物。有晶体、粒状或纤维状。可无色或带绿的黄色、带黄的褐色，如果其中含有锰的成分则还会呈浅红色。具有玻璃光泽或珍珠光泽，透明至半透明。硅锌矿可以用来制取锌盐。硅锌矿有一个特点，当用紫外光照射时，它会发出黄绿色的荧光。

　　硬度:5-6

　　比重:3.89-4.18

　　断口:贝壳状断口

　　解理:平行中等

　　颜色;无色,带绿的黄色，带黄的褐色，含锰时呈浅红色

　　条痕:白色

　　透明度:透明至半透明

　　光泽:玻璃光泽或珍珠光泽

　　相对密度:3.89-4.18

　　其他:脆性

锰硅锌矿

　　主要产于铅锌矿床氧化带，系锌的次生矿物，常与异极矿、白铅矿等共生。此外，也见与一些接触交代矿床中，其成分中常含有多量的锰，与红锌矿、锌铁尖晶石等成组合。

　　硬度:5-6

　　比重:3.89-4.18

　　断口:贝壳状断口

　　解理:中等

　　颜色:苹果绿色或肉红色

　　条痕:白色或淡白色

　　透明度:透明至半透明

　　光泽:玻璃光泽或金属光泽

　　其他:脆性

异极矿

　　异极矿产于铅锌硫化物矿床的氧化带，一般是闪锌矿氧化的产物，与菱锌矿、白铅矿、褐铁矿等共生。稳定上限为250°C，过此温度即转变成硅锌矿Zn2[SiO4]。

　　硬度:5

　　比重:3.40-3.50

　　解理:完全解理。平行(101)解理不完全，{001}解理更差，一般不易察觉

　　断口:参差状到贝壳状断口

　　颜色:通常无色或淡蓝色，也可呈白、灰、浅绿、浅黄、褐、棕等色。

　　条痕:灰色

　　透明度:透明或半透明

　　光泽:玻璃光泽，面上有时显珍珠光泽或金刚光泽

　　发光性:无

　　其他:具强热电性，遇酸能形成胶状体

冶炼

　　火法炼锌得到的粗锌含锌约98%，要用分馏方法将铅、锌和镉分离。湿法炼锌时，先于700℃焙烧，将ZnS变为硫酸锌和氧化锌，用硫酸溶解得硫酸锌溶液，再加入锌粉，将Cd、Co、Ni、Cu、Ag等杂质置换出来，然后以铝为阴极、铅为阳极进行电解，在阴极上得到纯度为99.5%的锌。要达到99.97%以上纯度，则工艺流程更复杂。
