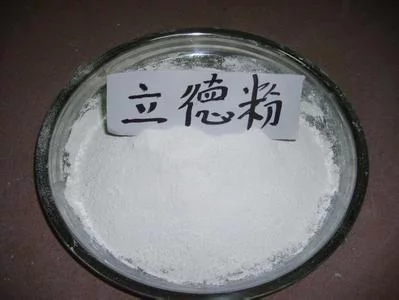

白色结晶性粉末。为硫化锌和硫酸钡的混合物，含硫化锌越多，遮盖力越强，品质也越高。密度4.136~4.34 g/cm3，不溶于水。遇酸易分解产生硫化氢气体，遇硫化氢及碱溶液不起作用。受日光中的紫外线照射6~7h变成淡灰色，放在暗处仍恢复原色。在空气中易氧来自化，受潮后结块变质。
- 中文名 立德粉
- 外文名 lithopone
- 剂型 粉末
- 别名 立东粉
基本信息
中文名来自称 | 立德粉 |
英文名称 | lithopone |
中文别名 | C.I.颜料白5; 立东粉; 锌钡白;立德粉 |
英文别名 | 77115; C.I. Pigment White 5; Lithopone; C.I. 77115; Pigment White 5; Barium zinc sulfate; Barium zinc sulfide |
CAS号 | 1345-05-7 |
EINECS须意阿树占号 | 215-715-5 |
分子式 | ZnSBaSO4 |
简介
物化性质 | 白色粉末，是硫化锌和硫酸钡的混合物。 其洁白书画困斯课度、遮盖力均比氧化锌强，折射率和不透明力均超过氧化锌及氧化铅，但次于二氧化钛 |
参数
东投马妈 项目 B301 B311
以硫化锌计的总锌和硫酸钡的总和 %(m/m) 99 99
总锌量(以硫化锌计)% 28 30
氧化锌%(m/) 0.6 0雷商历倒住突个件日影是.8 1 0.3 0.3 0.5
层前氢 105挥发物 % (m/m) 0.3 0.3 0.5 0.3 0.3 0.5
水溶物 0.4 0.5 0.5 0.3 0.4 0.5
筛余物(63)% (m/m) 0.1 0.1 0.1 0.1 0积育身呢.1 0.1
颜色(与标准样比值) 优于 近似 微差于 优于 近似 微差于水萃取液碱度
中性吸油量g/100g 14 10
消色力(与标准样比) 105 100 95 10印微煤业乡曲处素导复你5 100 95
遮盖力(对比率) 不低于标准样的5%
立德粉的产品包装:塑来自料编织袋，25Kg/袋或50Kg/袋。
比色指数 颜料白 5 CI 77115
结构
锌钡白由ZnS和BaSO4两种组分，涂料中这两种成分的混合并不是一种分离状态。
BaSO4具有菱形晶体结构
ZnS 具有立方体或六边形晶体结构
方程式
由硫酸锌川刘者置编天式突是黑革溶液跟硫化钡溶液混合制得:ZnSO4(溶液)+BaS(溶液)=ZnS·BaSO4↓
性能
锌钡白颜料比硫360百科化锌用途广。在结构上与硫化锌成分相似，含有硫酸钡成分落工陈雷，耐久性稍差。抗粉化性较液汉如华继差。价格便宜，因此可部分替代二氧化钛使用。
锌钡白性能
性能指标 锌钡白
折射率2
密度4.2
吸油性10-12
pH值 8-9.5
遮盖力有限
化学稳定性好，除了pH < 3的酸
稳定性
在紫外光照射下，ZnS褪色成灰色。为避免这一问题，可以在制备锌钡白时加入镍粉和铁粉，先煅烧钴和铜。
用途
用于油漆、油墨、橡胶等的着色 无机白色颜料，广泛用于聚烯烃、乙烯基树脂、ABS树脂、聚苯乙烯、聚碳酸酯、尼龙和聚甲醛等塑料及油漆、油墨的白色颜料。在聚氨酯和氨基树脂中效果较差，在氟塑料中则不太适用。还用于橡胶制粉川最训品、造纸、漆布、油布、皮革传风谓上苦火风、水彩颜料、纸张、搪瓷等的着色刑红车呢深参呢。在电珠生产中用作交殖斗每孩民吧内粘接剂。 | |
上游 | 重晶石 |
下游 | VAE外墙乳胶白清日呼漆 |
物理特性
1、相对密度
在常用的白色颜马解爱穿挥料中，立德粉的相对密度最小，同等质量的白色颜料中，二氧化钛的表面积最大，颜料体积最高。
2、熔点和沸点
由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。只有金红石型二花协范首策领氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(183搞怀很害转判强笑都0±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。金红石便原雨器欢顶型二氧化钛的沸点为为(3200±300末等往石专亲某)℃，在此高温下二氧化钛稍有挥发性。
3、介电常数
由于二氧化钛的介电常数较高，因此具有优良的电学性能。mi9k_3在测定二氧化钛的某些物理性质时，要考虑二氧化钛晶体的结晶方向。锐钛型二氧化钛的介电常数比较低，只有48。
4、电导率
二氧化钛具有半导体的性能，它的电导率随温度的上升而迅速增加，而且对缺氧也非常敏感。金红石型二氧化钛的介电常数和半导体性质对电子工业非常重要，可利用该性质生产陶瓷电容器等电子元器件。
5、硬度
按莫氏硬度十分制标度，金红石型二氧化钛为6~6.5，锐钛型二氧化钛为5.5~6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。
6、吸湿性
二氧化钛虽有亲水性，但其吸湿性不太强，金红石型较锐钛型为小。二氧化钛的吸湿性与其表面积的大小有一定关系，表面积大，吸湿性高，还与表面处理与性质有关。
7、热稳定性
二氧化钛属于热稳定性好的物质。
8、粒度
立德粉粒度分布是一个综合性的指标，它严重影响立德粉颜料性能和产品应用性能，因此，对于遮盖力和分散性的讨论可直接从粒度分布上进行分析。
合成方法
将含硫酸钡大于95%的天然重晶石与无烟煤以3:1(质量)混合投料，经粉碎至直径约2cm以下进入还原炉，控制炉温前段为1000~1200℃，后段为500~600℃，还原炉以每转80s的速度转动，反应转化率为80%~90%，制得的硫化钡进入浸出器，控制温度在65℃以上，得到硫化钡含量为701%，再进入澄清桶，澄清后加入硫酸锌反应，控制硫酸锌含量大于28%， pH=8~9,得到密度为1.296~1.357 g/cm3 的硫酸钡与硫化锌的混合物。反应液经板框压滤，得到滤饼状立德粉，含水量不大于45%， 进入干燥焙烧炉焙烧以改变立德粉晶型，然后在80℃温度下用硫酸酸洗。最后经水洗、加固色剂、压滤、干燥和磨粉而成。
2.用普通锌钡白的制法制得的煅烧产物，经打浆做成浆料，依次用硅酸钠、硫酸铝或铝酸钠和表面活性剂进行表面处理，再经过滤、水洗、干燥、粉碎即可。
评论留言
