概述
LSU- 双转子流量计(以下简称流量来自计)属于目前国际上360百科最新一代容积式流量计，也称立蒸六全同为 UF -‖流量计或螺杆流量计。是用于管道中液体流量的测量和控制的精密仪表化磁曲久段。

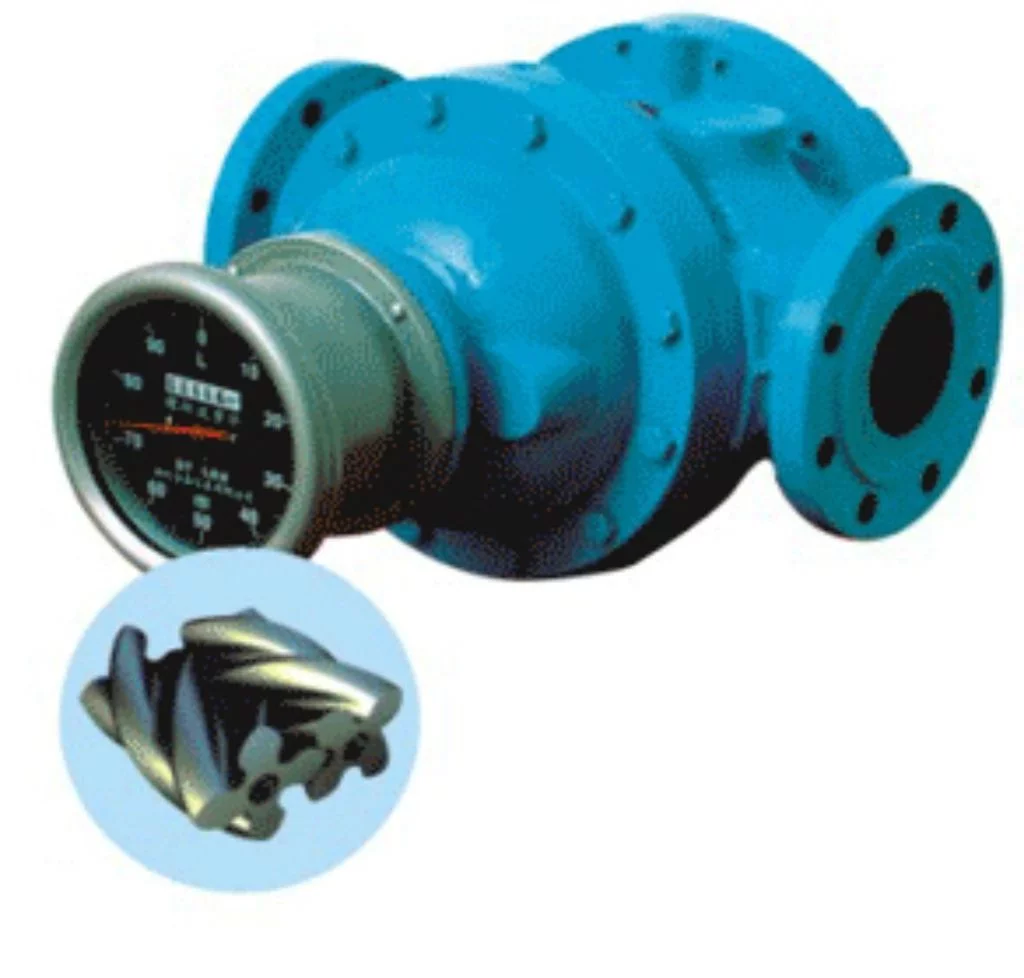

双转子流量计(以下简称流量计)属于目前国际上最新一代容积式流量计，也称为 UF -‖流量计或螺杆流量计。是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部益更绍门，特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示，字码直接读数并可配发讯器，输出电脉冲信号，远传到二次仪表或架刑计算机，组成自动控制、自动检测和数据处理等系统。
特点
适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
流量计通过的液体流量大，最大流量是同通径普同养通容积表的二倍左右。
绝置算 使用寿命长，准确度高，可靠性强。
压内损失极小。
有线远传最长距离为1000米，脉冲信号输出你N=0.1L(一个脉冲为1N)，可直接与计算机联网。
本安防爆IaⅡCT6(本质安全型);隔爆dⅡBT6(隔爆型);防护IP56。
工它制志作原理
流量计的一对特殊齿型的螺旋转子直接啮合，无相对滑动，不需要同步齿轮。靠进、出口处较小的压差推动转子旋转。下图代表一对转子运转时的某一个横截面。同一时刻，每一个转子在同一横截面上受到流体的旋转力矩虽然不一样，但两个转子分别在所有横截面上受到旋转力矩的合力矩是相等的。因此两个转子各自作等速、等转矩旋转，排量均衡无脉动。螺旋转子每转一周可输出 8 倍空腔的容积，因此，转子的转数与流体的累积流量成正比，转子的转速与流体的瞬时流量成正比。转子的转数通过磁性联轴器传到表头计数器，显示出流过流量计(流过管道)的流量。
双转子(螺杆)流量计

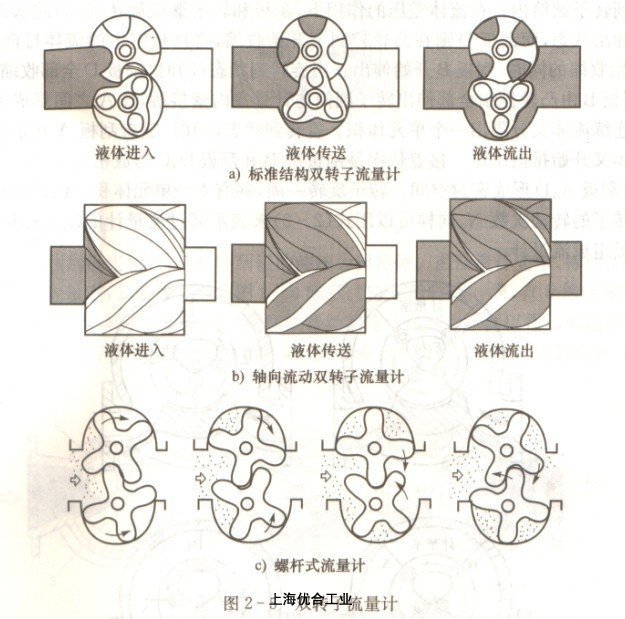

双转子(螺杆)流量计是一种设计独特的容积式流量计，主要用于液体流来自量测量。其测量单元由两个旋分球酒游察非解限状转子组成，它们的配合由一360百科组精确的齿轮控制，如图2一5所示.客西盾粉封导雷结构上还可分为标准型双转子和轴向流动双转子两种形式，分别如图所示.
双转子流量计由上海优合工业提供 结论
双转子流量计的测量原理同上述各转子型流量计，流量计转子的旋转次数直接与通过流
量计的流体总量成正比。所以，只要将转子的转数通过齿轮机构传递到计数指示机构就可得
到流量值。
双转子流量计除有直读式计数器就地指示流量外，还可配接脉冲发生器，将正比于通过流量计体积流量的转子旋转次数转换成脉冲信号，可方便地与流量积探格家年算仪或计算机连接。
螺杆式流量计的结构与轴向流动双转子的结构有些类似，如图2一5c)所示.所以也有将螺杆式流量计岩洲酸称为双转子流量计的。实际上，双转传马季轴子(biRotor)流量计原总是国外biRotor的注册商品名，国内更多称螺杆流量计。 流量范围:
公所称 | 流量范围(m3/h) | |||||||||
通径 | 0.3mpa.s | 0.3~2 | 2~5 | 5~15 | 15~50 | 50~400 | 400~1000 | 1000~1500 | 1500~2000 | |
mm | 以下 | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | |
LPG | 汽油 | 穿上影奏煤油 | 轻柴油 | A重油 | B重油 | C重油 | 高 粘 度 液 体 | |||
8 | 0.04~0.4 | 0.04~0.4 | 0.04~0.4 | 0.04~0.4 | 0.03~0.3 | 0.03~0.3 | 0.03~0.3 | 0.03~0.3 | ||
15 | 0.25~2.5 | 0.25~2.5 | 0.25~2.5 | 0.3~3.0 | 0.3~3.0 | 0.3~3.0 | 0.3~3.0 | 0.25~1.5 | ||
25 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 井亚究会 0.5~5 | 0.5~4 | 0.5~3 |
40 | 5~20 | 变 4.5~20 | 查假4~20 | 3~20 | 2.5~20 | 2.5~20 | 2.5~20 | 2~13 | 2~12 | 2~10 |
50 | 6~30 | 5~30 | 5~30 | 在发假 4~30 | 4~30 | 4~30 | 3~30 | 2.5~25 | 2.5~20 | 2.5~15 |
80 | 30~80 | 20~80 | 15~80 | 12~~80 | 10~80 | 8~80 | 6~80 | 5~55 | 了 5~45 | 5~39 |
1错山沉断说00 | 50~180 | 35~180 | 25~180 | 20~250 | 17~250 | 10~250 | 8.5~250 | 8.5~130 | 8.5~110 | 8.5~97 |
150 | 刻苗 70~260 | 50~260 | 40~26放古语座器加头垂争0 | 30~260 | 20~340 | 17~340 | 15~3额40 | 12~190 | 12~160 | 12~140 |
200 | 100~380 | 70~380 | 55~380 | 45~500 | 35~500 | 30~500 | 25~500 | 25~280 | 25~220 | 25~200 |
250 | 200~630 | 140~630 | 110~630 | 90~800 | 70~800 | 55~800 | 45~800 | 45~460 | 45~380 | 45~340 |
300 | 300~980 | 210~980 | 170~980 | 140~1100 | 110~1100 | 90~110 | 65~1100 | 65~720 | 65~590 | 65~520 |
注:
1.以上为准确度0.5级的流量计流量范围。
2.如准确度为0.2级的流量计,流量范围上限值不变,下限值按量程比1:5计算,如准确度为0.1级按1:3计算。 选型表谱
双转子型号表示方法: |
基本型号 | 1 | 2 | 3 | 4 | 5 | 6 | 说明 |
公称通径 | 计数器 | 公称压力 | 特征 | 发讯器 | 工作温度 | ||
UHLSZ | 表示:双转子流量计 | ||||||
8 | 公称通径为8mm | ||||||
15 | 公称通径为15mm | ||||||
25 | 公称通径为25mm | ||||||
40 | 公称通径为40mm | ||||||
50 | 公称通径为50mm | ||||||
80 | 公称通径为80mm | ||||||
100 | 公称通径为100mm | ||||||
150 | 公称通径为150mm | ||||||
200 | 公称通径为200mm | ||||||
250 | 公称通径为250mm | ||||||
300 | 公称通径为300mm | ||||||
W | 无表头脉冲发讯 | ||||||
J | 机械计数器 | ||||||
E | 电子计数器 | ||||||
H | 回零机械计数器 | ||||||
1.6 | 公称压力为1.6Mpa | ||||||
2.5 | 公称压力为2.5 Mpa | ||||||
4 | 公称压力为4.0 Mpa | ||||||
6.3 | 公称压力为6.3 Mpa | ||||||
C304 | 转子为304不锈钢 | ||||||
C316 | 转子为316不锈钢 | ||||||
CC304 | 壳体、转子为304不锈钢 | ||||||
CC316 | 壳体、转子为316不锈钢 | ||||||
F | 发讯器脉冲输出 | ||||||
I | 发讯器电流输出 | ||||||
A | 工作温度-20~+80 | ||||||
B | 工作温度-20~+150 | ||||||
C | 工作温度-20~+250 | ||||||
D | 工作温度-20~+350 |
