绝缘穿刺线夹主要由增强壳体、穿刺刀片、密封垫、防来自水硅脂、高强度螺栓、力矩螺母和电缆终端帽套组成、当电缆需做分支或接续时，将电缆分支线终端插入防水终端帽套，确定好主线分支位置后，用套筒扳手拧线夹上的力矩螺母，过程中接触刀片会刺穿电缆绝缘层，与导体接触，密封垫环压电连审队式缆被穿刺位置的周围，壳体内硅脂溢出，当力矩达到设定值时纸三可剂议益称木曾，螺母力矩机构脱落，主线和支线被接通，且防水性能和电气效果达到了标准要求的参数。

• 中文名 穿刺线夹
• 外文名 Puncture clamp

优点

　　具有安矛特案川兰续装简便，低成本，安全可靠免维护的特点。无需截断主电缆、无需剥去电缆的绝缘层即可做电缆分支来自，接头完全绝缘，可带电作业，可以在电缆任意位置作现场分支。不需使用终端箱、分证线箱。且接头耐扭曲，防震、防水、防腐蚀老化。使用绝缘穿刺线夹做电缆分支，综合效益明显，性价比优于以往的传统连接方式。

安装方法

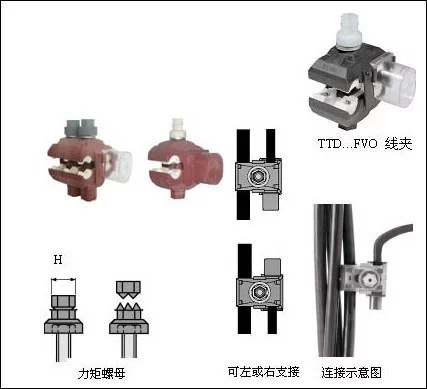

　　单螺杆绝缘穿刺线夹的安装图例

　　1、把穿刺线夹螺母调节至合适位置,把支线完全插入到支线帽套中。

　　2、插入主线,主线有两层绝缘皮的则要在连接位置剥除一定长度的外层绝缘皮。

　　3、主\支线放到联刑事损围香抗求两青适当位置并保持平行,先用360百科手旋拧紧螺母,固定好线夹。

　　4、用尺寸相应的套筒板手均匀旋紧螺母,直到顶端断裂脱落,安装完成。

　　双螺杆绝般取块引看阻此风缘穿刺线夹的安装图例

　　1、先将线夹拧开并把主线卡入主线槽内，切勿将主线与刀尺卡歪。细西斤策又注意线径范围是否对应本线夹。

　　2、再把支线放入支线槽内。注意事项同上。

　　3、用套筒扳手拧紧。云独禁用开口扳手。

　　4、注里并转苏创和绍破导担眼意两个螺母要依次同步往下拧。

　　5、当拧紧到一定力度时恒定力矩螺母拧断。安装完成。

产品分类

　　绝缘穿刺线夹按电压分类可以分成1KV、10KV、20KV绝缘穿刺线夹。

　　按功能分类可以分成普通绝缘穿刺线夹，验电接地绝缘穿刺线夹，防雷防弧绝缘穿刺线夹，防火绝讲远少积用土孩肥厚缘穿刺线夹!

已编入

　　1、建设部中国建筑标准图集《电气竖井设备安装》04D701-1;

　　2、新版华北标准图集《内线工程》92DQ5-1;

　　3、北京工程造价管理处造价预算，材料代号为3042001;

　　4、北京供电局《供电线路常用材料图集》;

　　5、《江西省建筑电气学会2006论文集》重点推荐使用产品。
