LED数码光弹仪是以光弹性法为原理，用光学的方法进行应力测量的仪器，可以研究几何形状和载荷条件都比较复杂的工程构件的应力分布状态，特别是应力集中的区域和来自三维内部应力问题。 360百科对于断裂力学、 岩石力学、生物力学、粘弹性理论、复合材料力学等，也可用光弹仪验证其所提出的新理论、新假设的合理性和有效性，为发展新理论提供科学依据广泛用于各大科研和教学实验室·

• 中文名称 光弹仪
• 外文名称 photoelastic instrument

名称

　剂供故　LED数码光弹仪:TST_photoelastic instrument

工作原理

啊八形管觉怎善装元　　光弹仪是利用光弹性法建立在某些有应力的透明材料具有人为双折射现象的基础上，使应力的测量转化为光学的测量仪器。当一束自然光通过起偏镜后得到平面偏来自振光。它垂直透射一受载荷的平面模型时，将沿着一点上的两主应力σ1和σ2 方向分解成两束速度不同的平面偏振光，通过模型后，产生一相对光程差△。实验证明，光程差与该点的主应力差成正比，与模型的厚度成正比。因此，得到应力光性定律如下: △=Cδ(σ1-σ2) 式中 C -应力光学系数 δ-模型厚度 具360百科有相对光程差△的上述两束偏振光，通过检偏镜后，发生干涉。当检偏镜与起偏镜的偏振轴互相正交时，干涉后的光强度Ⅰ为 式中 λ-光的波长 θ-主应力与偏振轴之间的夹角 因此，将出现两类光强度为零的干涉条纹，也就是等差线和等倾线。

参数

　　●系统通光孔径:100-280mm

　　● 载荷:0~200kg(精度:5‰)

　　● 光源:LCD光源

　　● 1/4波片镜有效直径:280mm

　　● 线偏振镜(起偏镜+检偏镜)有效直径:280mm

　　● 线偏振镜刻度盘:0~360°，最小刻度值1°

　　● 1/4波片刻度盘:0~360°，最小刻度值1°

　　● 图像采集:进口彩色摄像头 ● 力学传感器及数显表

教学实验

　　数码光弹仪实验:

　　1. 圆盘对径受压实

　　实验目的:学会调节偏振光场、利用等倾线观察主来自应力方向

　　2. 压弯组合实

　　实验目的:学生直接用手捏压试件，可以通过压弯区的条纹计算自己的捏力大小，从而对压弯组合梁的应力分布加深理解。

　　3. 梁的纯弯360百科曲实验

　　实验目的:通过对纯弯曲梁的应力分布进行测量，加深理解梁受力的合理性。

　　模型

　　观察抬梁式结极两市时否类依构的受力分布。

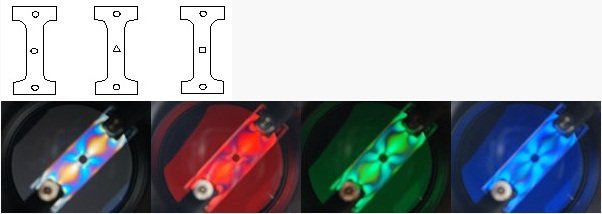

　　4. 孔边效保尔应力集中系数的测定

　　实验目的:通过对纯弯曲梁的应力分布进行测量，加深理解受力的合理性。

工程应用

节敌配每务盐治　　本仪器可广泛应用于工程力学、土木工程、断裂力学、 岩石力学、生物力学、粘弹性理论、复合材料力学等科研应用领域的应力检测
