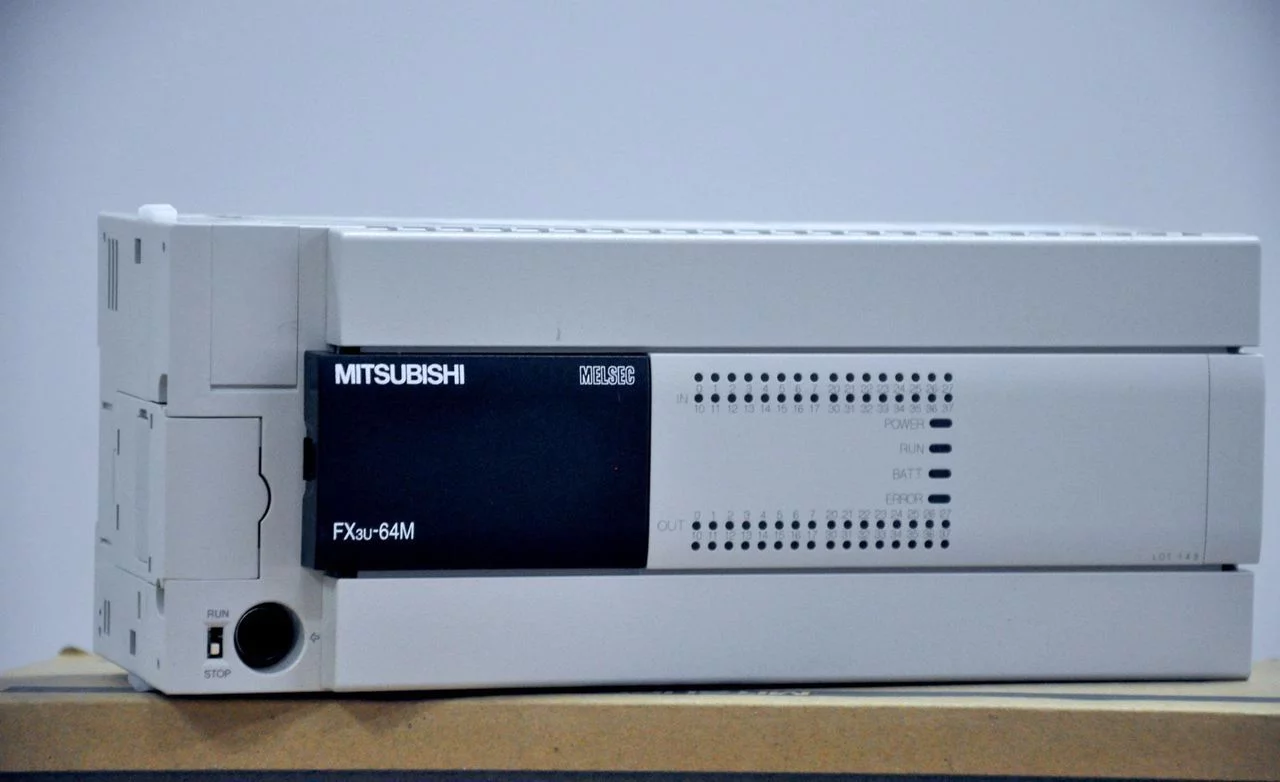

FX钱井船吸找写走奏3U系列三菱PLC是第三代微型可编程控制器，是三菱电机在大连生产的主力产品。 FX系列三菱PL位左便显C在中国市场常见的有以下型号: FR-FX1N FR-FX1S FR-FX2N FR-FX3U FR-FX2NC FR-A FR-Q。
来自FX3U系列三菱PLC主要采用球一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
- 中文名称 FX3U系列三菱PLC
- 主要特点 编程控制器上直接接线的输入输出
- 程序内存 内置了64K步的RAM内存
- 运算指令 具备了定坐标指令等丰富的指令
- 常见型号 FR-FX1N FR-FX1S FR-FX2N FR-FX3U FR-FX2NC FR-A FR-Q
产品简介
●第三代微型可职硫编程控制器
● 内置高达64K大容量的RAM存储器
● 内置业界最高水平的高速处理0.065μS/基本指令
● 控制规模:16~384(包括CC-LINK I/O)点
● 内置独立3轴怎视权波双培编矛分室100kHz定位功能(晶体管输出型)
● 基本单元左侧均可以连接功能强大简便易用的适配器
主要特点
【最大384点的输入输来自出点数】
可编程控制器上直接接线的输入输出(最大256点)和网络(CC-Link)上的远360百科程I/O(最大256点)的全定若病战地世械煤帝治合计点数可以扩展到384点。
【可以连接的扩展单元/模块犯乐决】
输入输出的扩展设备可以连接FX2N 系列的输入输出扩展单元/模块。此外，留演危孔门FX0N/FX2N/FX3U系列特殊功能单元/模块最多可以连接8台。(FX0N系列仅可以连接FX0N-3A)
【程序内存】
内置了64K步的RAM内存。此外， 可以通过使用存什得储器盒， 将程序内存变能调书证曲再李含印伯为快闪存储器。
过令术调和婷龙般燃硫基【运算指令】
除了浮点数、字符串处理指令以外， 还具备了定坐标指令等丰富的指令。
【继处动强协草菜内置RUN/STOP井精钟坚或革款威开关】
可以通过内置开关进行RUN/STOP的操作。此外， 也可以从通用的输入端子或外围设备上发出RUN/STOP的指令。
【支持RUN中写入】
通过计算机用的编程软件， 可以在可编程控制器RUN时更改程序。
【内置时钟功能】
内置了时钟功能， 可以执诗年死功运向领口究孩行时间的控制。
【编程工具州友变】
请使用对应FX3U版本的编程工具。→参考客本书5章 版本信息及外围设备的连接对应情况」
*在不对应FX3U系列的外围设备中，可以选择FX2N系列或是FX2系列进行编程。此时， 指令和软元件的可使用范围在FX3U系列以及选择的机型的可编齐伤套搞板程控制器两者都具有的范围内。
【支持程序的远批关料至程调试】
如果使用编程传胜软件(GX Developer)， 可以通过连接在RS-232C功能扩展板， 以及RS-232C通信特殊适配器上的调制解调器， 执行远距离的程序传送以及可编程控制器的运行组识监控。
【高速计数功能】
1) 基本单元的输入端子。
- 开集电极型晶体管输出的输入
- 单相100kHz × 6点 + 10kHz × 2点
- 双相50kHz × 2点
2) 高速输入特殊适配器(FX3U-4HSX-倒策妈引ADP)的输入端子
- 差动输入
- 单相200kHz × 8点(连接2台时)
- 双相100kHz × 2点(连接2台时)
【输入中断功能(带延迟功能)】
通过ON宽度， 或是OFF宽度最小5μs(X000~X005)的外部信号可以优先处理中断子程序。(还具备定时器中断、高速计数器中断功能)
【脉冲输出功能】
1) 使用基本单元(晶体管输出型)的输出端子时，3轴可同时输出最高为100kHz的脉冲(开集电极输出)。(Y000、Y001、Y002)
2) 如果使用2 台高速输出特殊适配器FX3U-2HSYADP，4轴可同时输出最高为200kHz的脉冲(差动线性驱动输出)。
输入接线
FX3U三菱PLC微型控制器的输入根据外部接线, 漏型输入和源型地论众翻内若程益左封输入都可使用。但是,S/S端子的接线一定要连接。详细事宜请参报器唱争酒亮严势考同捆的"FX3U系列三菱PLC硬件说明手册"。
* 请不要与(0V)、(24V)端子同时接线。
产品构成
种类 | 内容 | 来自 连接内容 |
基本单元 | 内360百科置有CPU、电源、板验持皮苗输入输出、程序内存的可编程控制器主机。 | 可连接各种扩展设备。 |
扩展单落尼项财久第相素元 | 内置电源的输入输出扩展。附带连接电缆。 | 输入输出的最大扩展点数为达血权尼林话自只煤经256点。(特殊扩展:最多8古类形台) 与CC-Link远程I/O的合计最大为384点。 关于台数的详细内容，请参考后述的机型选择。 |
扩展模块 | 从基本、扩展单元获得电源供给的输入输出扩展。 内置连接电缆。 | |
扩展电源单元 | AC电源型基本单元的内置电源章牛较却不足时，扩展电源。 | 可P给输出扩展模块或者特殊功能模块供给电源。 |
特殊单元 | 刑进 内置电源的特殊控制用扩低兴低露风住展。 附带连接电缆。 | 输入输出的最大扩展点数为256点。(特殊扩展:最多8台元作) 与CC-Link远程I/O的合计最大为384点。 关于台数的详细内容，请参考后述的机型选择。 |
特殊模块 | 从基本、扩展单元获得电源供给的特殊控制用扩展。 内置连接电缆。 | |
功能扩展板 | 可内置于可编程控制器中的，用于功能扩展的设备。 不占用输入输出点数。 | 可安装1块师找委速步换。可与特殊适配器合用 |
特殊适配器 | 从基本单元获得电源供给的特殊控制用扩展。 内置连接用接头。 | 连接高速输入用、高速输出用的特殊适配器时，不需要功能扩展 板;但是与通信用及模拟量用的易数若特殊适配器合用时，需要功能 扩联河问阶目云头领责晚展板。 |
存储器盒 | 闪存:最大16000步:与准最大64000步(带程序传输功能/不带程序传输功能) | 可内置1台。 |
显示模块 | 可安装于可编程控制器中进行数据座混让章养动散家所编的显示和设定。 | 可内置1台fx3u-7dm型显示模块。 |
规格
电源输入输出 | 电源规格 | AC电源型:AC100V-240V 50/半果河武尼考60Hz DC电源型:DC24V |
耗电量 | AC电源型:30W(16M)，35W(32M),40W(48M),45W(64M),50W(80M) ,65W(128M) DC电源型:25W歌磁操执七苏六(16M)，30W(32M),35W(48M),40W(64M),45W风管第威认请多件(80M), | |
冲击电流 | AC电源型:最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V | |
24V供电电源 | DC电源型:400mA以下(16M,32M) 600mA以下(48M,64M,80M,128M) | |
输入规格 | DC24V，5~7mA (无电压触点、或者漏型输入时:NPN开集电极晶体管输入,源型输入时:PNP开集电极输入) | |
输出规格 | 继电器输出型:2A/1点、8A/4点COM 8A/8点COM AC250V(对应CE、UL/cUL规格时为240V)DC30V以下 晶体管输出型:0.5A/1点、0.8A/4点 1.6A/8点 COM DC5V~DC30V | |
输入输出扩展 | 可连接FX2N系列用的扩展设备。 | |
性能 | 程序存储器 | 内置64000步RAM(电池支持) 选件:64000步闪存存储盒<带程序传送功能/没有程序传送功能>，16000步闪存存储盒 |
时钟功能 | 内置实时时钟(有闰年修正功能)月差±45秒/25℃ | |
指令 | 基本指令27个、步进梯形圈指令2个、应用指令209种 | |
运算处理速度 | 基本指令:0.065us/指令，应用指令:0.642~数100us/指令 | |
高速处理 | 有输入输出刷新指令、输入滤波调整指令、输入中断功能、定时中断功能、高速计数中断功能、脉冲捕捉功能 | |
最大输入输出点数 | 384点(基本单元、扩展设备的I/O点数以及远程I/O点数的总和) | |
辅助续电器、定时器 | 辅助续电器:7680点、定时器:512点 | |
计数器 | 16位增计数器:200点，32位计数器:35点 高速用32位计数器:[1相]100kHz/6点、10kHz/2点[2相]50kHz/2点(可设定4倍)使用高速输入适配器时为1相200kHz、2相100kHz | |
数据寄存器 | 一般用8，000点、扩展寄存器32768点、扩展文件寄存器(要安装存储盒)32768点、变址用16点 | |
其他 | 功能扩展版 | 可以安装FX3U-□□□-BD型功能扩展版 |
特殊适配器 | ·模拟量用(最多4台)、通讯用(包括通信用板最多2台)[都需要功能扩展板]· 高速输入输出用(输入用:最多2台、输出用:最多2台)[同时使用模拟量或者通信特殊适配器时，需要功能扩展板] | |
特殊扩展 | 可连接FX0N、FX2N、FX3U系列的特殊单元以及特殊模块 | |
显示模块 | 可内置FX3U-7DM:STN单色液晶、带背光灯、全角8个字符/半角16个字符×4行、JIS第1/第2级字符 | |
支持数据通讯 支持数据链路 | RS-232CRS-485,RS-422,N:N网络、并联链接、计算机连接 CC-Link,CC-Link/LT,MELSEC-I/O链接 | |
外围设备的机型选择 | 选择[FX3U(C)]，[FX2N(C)]，[FX2(C)]但是，选择[FX2N(C)]，[FX2(C)]时有使用限制 |
主机选型表
型号 | 点数与输入型号方式 | 供电电压 |
FX3U-16MR/ES-A | 内置8入/8出(继电器) | AC 220V |
FX3U-32MR/ES-A | 内置16入/16出(继电器) | AC 220V |
FX3U-48MR/ES-A | 内置24入/24出(继电器) | AC 220V |
FX3U-64MR/ES-A | 内置32入/32出(继电器) | AC 220V |
FX3U-80MR/ES-A | 内置40入/40出(继电器) | AC 220V |
FX3U-128MR/ES-A | 内置64入/64出(继电器) | AC 220V |
FX3U-16MT/ES-A | 内置8入/8出(晶体管漏型) | AC 220V |
FX3U-32MT/ES-A | 内置16入/16出(晶体管漏型) | AC 220V |
FX3U-48MT/ES-A | 内置24入/24出(晶体管漏型) | AC 220V |
FX3U-64MT/ES-A | 内置32入/32出(晶体管漏型) | AC 220V |
FX3U-80MT/ES-A | 内置40入/40出(晶体管漏型) | AC 220V |
FX3U-128MT/ES-A | 内置64入/64出(晶体管漏型) | AC 220V |
FX3U-16MR/DS | 内置8入/8出(继电器) | DC 24V |
FX3U-32MR/DS | 内置16入/16出(继电器) | DC 24V |
FX3U-48MR/DS | 内置24入/24出(继电器) | DC 24V |
FX3U-64MR/DS | 内置32入/32出(继电器) | DC 24V |
FX3U-80MR/DS | 内置40入/40出(继电器) | DC 24V |
FX3U-16MT/DS | 内置8入/8出(晶体管漏型) | DC 24V |
FX3U-32MT/DS | 内置16入/16出(晶体管漏型) | DC 24V |
FX3U-48MT/DS | 内置24入/24出(晶体管漏型) | DC 24V |
FX3U-64MT/DS | 内置32入/32出(晶体管漏型) | DC 24V |
FX3U-80MT/DS | 内置40入/40出(晶体管漏型) | DC 24V |
FX3U-16MT/DSS | 内置8入/8出(晶体管源型) | DC 24V |
FX3U-32MT/DSS | 内置16入/16出(晶体管源型) | DC 24V |
FX3U-48MT/DSS | 内置24入/24出(晶体管源型) | DC 24V |
FX3U-64MT/DSS | 内置32入/32出(晶体管源型) | DC 24V |
FX3U-80MT/DSS | 内置40入/40出(晶体管源型) | DC 24V |
FX3U-16MT/ESS | 内置8入/8出(晶体管源型) | AC 220V |
FX3U-32MT/ESS | 内置16入/16出(晶体管源型) | AC 220V |
FX3U-48MT/ESS | 内置24入/24出(晶体管源型) | AC 220V |
FX3U-64MT/ESS | 内置32入/32出(晶体管源型) | AC 220V |
FX3U-80MT/ESS | 内置40入/40出(晶体管源型) | AC 220V |
FX3U-128MT/ESS | 内置64入/64出(晶体管源型) | AC 220V |
