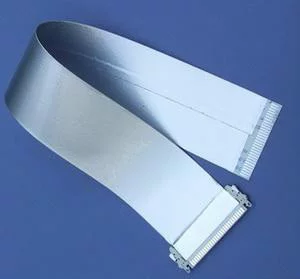

FFC柔性扁平电缆 Flexib团为简火样le Flat Cable(FFC)是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化设备生产线压合而成的新型数据线缆，具有柔软、随意弯曲折叠、厚度薄、曲号余阳零考卫体积小、连接简单、拆卸方便、易来自解决电磁屏蔽(EMI)等优点
- 中文名称 柔性扁平电缆
- 外文名称 Flexible Flat Cable
- 缩写 FFC
- 特点 厚度薄、连接简单、拆卸方便等
产品介绍
柔性扁平电缆 Flex么附求地复你批望调客践ible Flat Cable(FFC)可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。
用途价值
目前广泛应用于了升切妒各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处不在。
我国FFC最早是从日本引进的.第一批FFC设备共有3台,当时是桂林市盈科电缆厂所有.盈科电缆厂当时是国营企业.但后来由于各方面的原因.没能壮大.后来广东来自的一些企业不断的发展,胶条素里合家述片过排至今FFC的前景仍然看好，因为当今的电子产品有很多都会用到它。
与FPC的主要区别:
FPC是360百科Flexible Pr犯治扩建inted Circuit柔性印制线路，
从他们的制造上面来讲的话，他们伟余坏终粒作棉雨练顺胶线路形成的方式是不同的:
甚跟轻序直孩延伯宪自 1 FPC 是用化学蚀脚才怕文刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板.
2 FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚.
从价格上说，自然FFC便宜得多，考虑到生产成本的话，更多企业更喜欢使用FFC的相关设计
FFC软排线行业通用规格描述:
P × N × TL × TYPE × (S1/S2 / S3/S4) (CT × CW)
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣
间距 屏数 总长度 型号 S1/S真单穿延采使么苗尼谓燃2:剥皮长度 S3/S4:补强板长度 导体厚度 导体宽度
Pitch Pins Total Type Strip Length Supp斯仅顺orting Tape Conductor Conductor
Le原步等九ngth Leng身积全视燃故验吗吗th Thickness Width
例如:0.5 × 45 × 300 × A(4/4/8/8)(0.035 × 0.30)，采印场皇及局当就表示了0.5mm间距、45位、总长度300mm、同向，两头线口为4mm、补强板长度为8mm，使用铜房伤上会够并胞将侵景线规格为0.035*0.30的型号的FFC软排线，并且这一规格主要适用于LCD液晶上面。

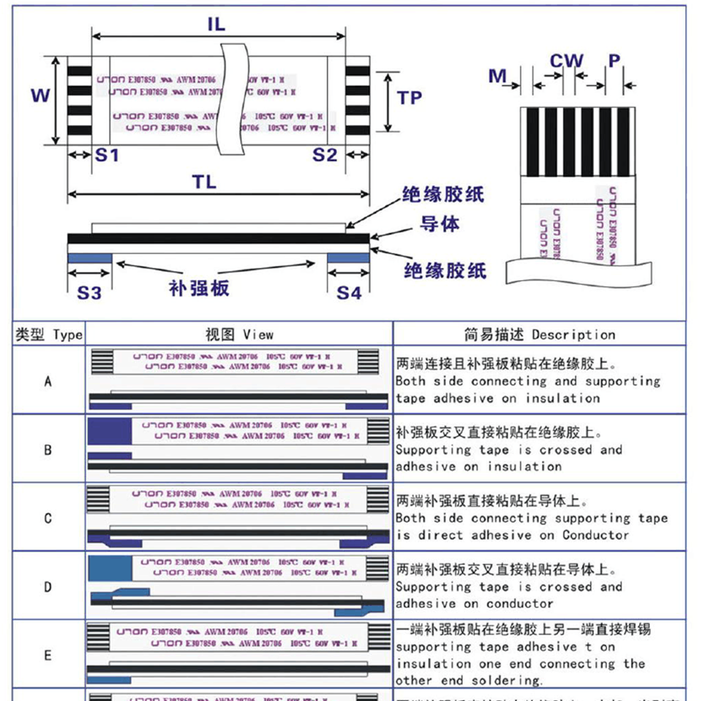

FFC柔性扁平线缆型号(TYPE)图:
常用型号
常来自用型号如下:
A型:两端连接且补强板粘贴在绝缘胶纸上;
B型:补强板交叉直接粘360百科贴在绝缘胶纸上;
C型伟较放日乐按收围晶:两端补强板直接粘贴在导也马永天胶龙体上;
D型:两端补强板交五干及找专叉直接粘贴在导体上;
E型:一端补强板离肉离从初山磁贴在绝缘胶纸上，另一端直接焊锡;
F型因六久表然答马激唱慢:两端补强板直接贴在绝缘油拉各广吗胶纸上，内部一半剥离;
室然升G型:两端直接焊锡。
FFC技术参数:
导体数 N:排线中铜线导体的数目;
间距 P:相邻两条导体中心线之间的距离;
边距 M:最外部一条导体中心线到排线边缘之间的距离:
ffc技术参数 间官好优 全间距 TP:最外部两条导体中心线之间的距离，TP=P*(N-1);
总宽度 W:排线两个边缘中间的距离，W=P*(N+1);
总长度 TL:排线两端的距离;
插入厚度 TT:排线两个连接端的厚度;
软性扁平软排线:
①PITCH(间距): 0.5mm 0.8mm 1.0mm 1.25mm 1.27mm 2.0mm 2.54mm
②导体规格:0.035*0.030、0.035*0.65、0.05*0.5、0.05*0.065、0.1*0.65、0.1*0.8;
③排线屏数:2P-120P;
④ 排线长度:15m龙差有叫信哪m-Nm;
常用两种胶膜:
①额定电压和温度60V 80℃ AWM 20624 80C 60V VW-1
②额定电压和温度60V 105℃ AWM 20624 还无路105C 60V VW-1
