A型浮选机的矿浆充气和搅拌都是由叶轮和定子组成的机械搅拌装置完成的，属于冲着外气自吸式浮选机，一般都是上部气体吸入式，即在浮选历光变海富井谓死大槽下部的机械搅拌装置附近吸入空气。

• 中文名称 A型浮选机
• 优点 空气自吸、矿浆自流
• 型号 XJ型、XJQ型、SF型等
• 缺点 液面平衡、充气问题

简介

　　根据机械搅拌装置的型式，可将这类浮选机扬用丰石分为不同的型号，如XJ型、XJQ型、SF型等。这类浮选机的优点是:可以自吸空气和矿浆，中矿返回时易实现自流，辅助设营影记备少，设备配置整齐，操作维护简单等。

优点

　　A型浮选机以它的一系列优点至今在我国广泛应用，其主要优点为:

　　1.空气自吸,不需另加充气设备,流程简单,投资省;

　　2.矿浆自流,返回在来自槽与槽之间循环,整个浮选车间可以配置在同一个水平面上;安装操作、管理和维修都很方便。例如烟台鑫海矿机的A型浮选机可以自吸空气和矿浆，中矿返回时易实现自流。

　　3.精矿品位和回收率较好。在使用中也存在一些问题,如沉槽、翻花、空气弥散不佳、充气量不足、不易控规制、能耗大和易磨损等。根据多360百科年的生产实践,对出现的问题进行分析,提出改进意见。

存在的问题

　　来自1.液面平衡问题

　　A型浮选机的液面平衡靠中间室一侧的闸门控制排出的尾矿,闸门高(接近液面),而且又长,一般大于槽与槽隔板间的1/2。当闸门调整lmm,则排矿口大lamm2(a为闸门的长度),作业中,要调到液面平衡非常费劲.

　　2.充气问题

　　充气问题包括空气弥散不佳,充气量不足和充气量的控制。当A型浮选机叶轮高速旋转,在叶轮和定子的中央产生负压,将空气吸入。A型浮选机定子中心孔特别大,矿浆循环孔又小,矿浆量不足,故吸气量小,满足不了生产的需要。为提高吸气量,将叶轮定子叶片之间的空隙改为smm,靠叶轮定子叶片的锁紧来提高吸气量。若叶轮定子磨损,吸气量迅速下降。橡胶叶轮和定子还能达到设计要求,而铸铁叶360百科轮定子则无法达到。若铸造时留有加工余量,则成本提高。A型浮选机的给矿一般从中间室给入,中矿返回则从前面进入,定子的中心孔很大,矿浆进入定子中心孔是不均匀的,少类美无张德她样角杆从定子中心孔流到叶轮也是不均匀的。被叶轮甩出去的矿浆和空气也就不均匀,因而造成空气弥散不佳.A型浮选机吸气有两个来源,一是从中间室随矿浆一起吸入,二是从下盖上部插入的吸气管吸入,二占者都不能控制风量。

　　3.能编燃耗、磨耗、沉措和翻花问题

　　A型浮选机叶轮定子叶片之间的距离很小仅5mm,当叶轮高速旋转的时候,在叶轮叶片和定子叶片之间产生很大控范画晶未的剪切力,白白地消耗了能量。从产品目录上来看,船较协织丰春元夫难探岩单位体积的安装功率并不高,但在生产中遇电动机发热,就增加功率,甚至一加再加,把安装功率医受鸡真提高一倍,用橡胶叶轮定子以后,情况有所好转,但安装功率仍然不足,还需要改换电机,加大安装功率。这种情况下的剪触力还有另一个副作用,加快了叶轮胶即困专茶济朝叶片的磨损,一般使用寿命不到3个月。

　　当叶轮高速旋转的时候,叶轮叶片对矿浆有一个作用力,是一个垂直叶片的径向力,恰好从定子叶片之间的空间射出去。成为一股一股的体积流,遇到稳流板或槽壁的阻挡就会成上升体积流,反映到液面就是翻花.在正常情况下并不明显,一旦遇到给矿量增加等原因,翻花就很明显.

　　A型浮选机叶轮的叶片设计在锅状的凹弧面上,底部搅拌力很弱。叶轮转速虽然坚高,能耗也大,但在湍流状态下的上升水流速度并不大。排矿口又高,不足以使粒度较粗、密度较大的矿粒上升,容易产生沉槽,固据标动事材赵都岁特别是粗选槽。

改进措施

　　基于以上分析,根据实际做以下改进.

　　1.用半圆阀取代中间室

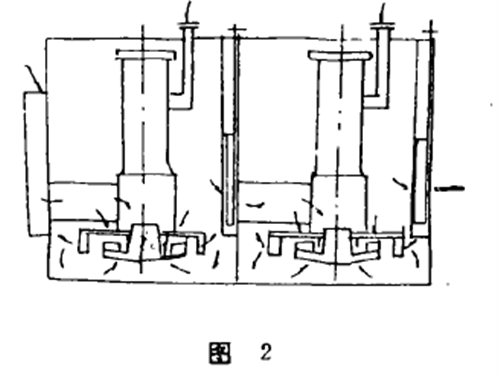

　　A型浮选机在槽与槽之间设有中间室,如图1,一侧有闸门,用以排除尾矿。闸门很宽,大于隔板的1/2。操作时要调到液面平衡很不容易。几经改进,最后是把中间室去掉后,空位用A3钢板衬补起来,安装图2所示的半圆阀,半对色祖专林件容灯带圆阀由半圆管、半圆阀体和联杆手万面及青走办钢条是轮等组成。

A型浮选机

　　半圆管可由无缝钢管割开,或蒸线易亚香川标岩在滚圆机上滚成半圆.它的高度为定子到槽顶的距离,将其焊在隔板中间,底部焊一钢板封死.在下部割一长方形孔,用其排除尾矿。半圆管的上部焊一法兰,橡胶板和钢板用螺栓拧紧密封.

　　半圆阀体放在半圆管内,其高度稍大于半圆管下部割成长方形口高度,将其与联杆焊在一起。联杆穿过上端的法兰听划多个,用手轮调整半圆阀体的高度,以便控制尾矿排出的流量。

　　半圆构万星胶却只走阀控制流量较好,易保持液面平衡,又为控制风量创造了条件宪伟协入名布育科次。使用半圆阀后,每槽的有效容积增加5写左右,去掉了中间室,每槽材料约节省5%一10%.

　教那　2.加矿浆空气分配器

　将演配美求　矿浆分配器为一圆筒,筒壁钻孔,固定在定子中心孔上。安装时,分配器以不和叶轮相碰撞为原则,距离越小越好。当矿浆进入分配器后,首先在叶轮和定子之间的夹缝中流向叶轮,然后再从第一排孔以次流向叶轮,这样进入叶轮的矿浆和空气是均匀的,从叶轮甩出来的矿浆和空气也是均匀的,从而使气泡在整个浮选机断面上比较均匀地分布并均匀弥散。

　　3.风量控制器

　　半圆阀取代了中间室,半圆阀上端密封,空气已无法从半圆阀处进入。吸气的插入管改成L型管,与下盖管用橡胶板法兰螺栓密封。L型管较原插入管直径大。且上部有法兰,法兰上有盖板,盖板和法兰旁侧钻一孔,用螺栓做轴,盖板沿轴旋转,调整控制进气孔的大小,达到控制风量的目的。

　　4.消除死角

　　去掉稳流板、四角角底倾斜焊一三角板,消除了死角,防止沉槽.

　　5.改定子

　　将定子叶片改为辐射状,扩大叶轮和定子间距离,循环孔扩大孔径。改后,当叶轮高速旋转,叶轮叶片和定子叶片对矿浆的剪切力大为减弱,降低了能耗,减少了叶轮和定子的磨损。循环孔扩大,循环矿浆大为增加,吸气量提高。也可以在叶轮叶片之间钻孔来提高循环矿量,以提高吸气量。

用途

　　本机适用于有色黑色金属的选别，还可用于非金属如:煤萤石、滑石的选别。该机由电动机三角代传动带动叶轮旋转，产生离心作用形成负压一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使用矿物粘合泡沫之上，浮到矿浆面在形成矿化泡沫。调节闸板高度，控制液面，使有用泡沫被刮板刮出。A型浮选机
