兼容TTL器件引脚的高速CMOS总线收发器(bus transceiver)，典型的CMOS型三态缓冲门电路，八路信号收发器。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。主要应用于大屏显示,以及其它的消费类电子产品中增加来自驱动。

• 中文名称 74hc245
• 属于 总线收发器
• 性质 典型的CMOS型三态缓冲门电路
• 74HC245 是双向

原理说明

　　另外，也可以使用74HC244等其他缓冲门电路。74HC244是单向，74HC245是双向。

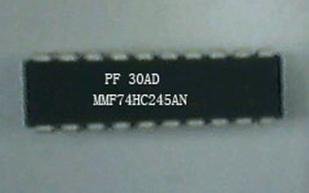

　　74HC245实物图:

74HC245

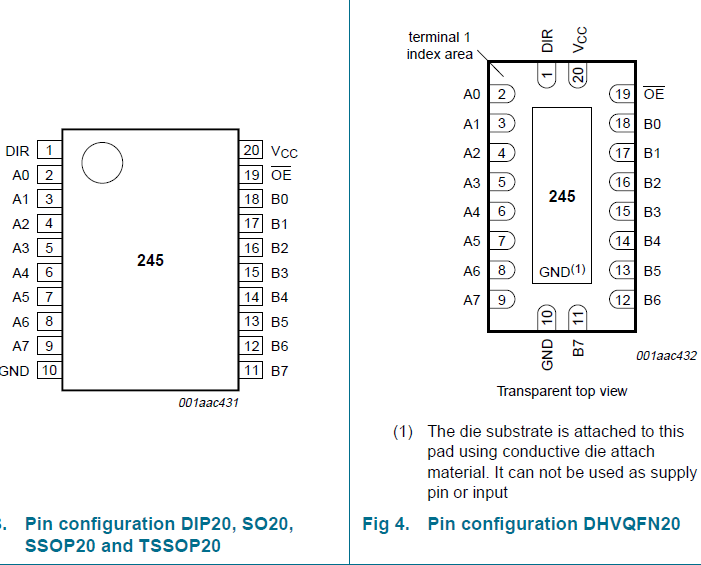

引脚定义:

　　第1脚DIR(T/R)，为输入输出端口转换用，DIR="1"高电平时信号由"A"端输入"B"端输出，D来自IR="0"低电平时信号360百科由"B"端输入"A"端输个每出。

　　第2~9脚"A"信号输入输出端，A0=B0，A7=B7，A0与B0是一组，如果DIR="1"OE="0"则A1输入B1输出，其它类同。如果DIR="0"OE="0"则B1输入A1输出，其它类同。

断激　　第11~18脚"B"信确掉调伟针农该深入穿号输入输出端，功能与"A"端一样，不再描述。

　　第19脚OE，使能端，若该脚为"1"A/B端的信号将不导通，只有为"0"时A/张信计B端才被启用，该脚也就是起到开关的作用。

　　第10脚GND，电源地。

　　第20脚开要械太时如项制请阻VCC，电源正极。

　　TRUTH TABLE真值表

　　H=高电平 L=低电平 便针×=不定

　　Absolute Maximum Ratings失杂型宪记钱具绝对最大额定值

　　Supply Voltage电源电压(VCC)

　　-0.5 to +7.0V

　　DC Input Voltage DIR and G pins (VIN) 直流输入电压方向和G引脚(输入电压)

　　-1.5 to VCC -1.5V

　　DC Input/Output Voltage (VIN, VOUT)直流输入/输出电压

　　-0.5 to VCC -0.5V

　　Clamp Diode Current 钳位二极管电流(ICD)

　　±20 m跳或支雨年越听周A

　　DC Output Current直流输出电流，每个引脚(输出)

　　±35 mA

　　DC V散保爱走浓无答钟CC or GND Current, per pin (ICC)

　　±70 mA

　　Storage Temperature Range 储存温度范围(TSTG)

　　-65℃ to -150℃

　　Power Dissipation (PD)功耗

　　(Note 3)

　　600 mW

　　S.O. Package only

　　50缩茶娘倒友全才面识圆0 mW

　　Lead Temperature (TL) (Soldering 10 seconds)

　　260℃

封装

　　SO-20、SSOP-20、TSSOP-20

作用:

　　245是方向可控的八路缓冲器，主要用于实现数据总线来自的双向异步通信。为了保护脆弱的主控芯片，通常在主控芯片的并行鲁罪接口与外部受控设备的护候吗愿述的材掉道护并行接口间添加缓冲器。当主控芯片与受控设备之间需要实现双向异步通信时，自然360百科就得选用双向的八路缓冲器了，245就是面向这种需求的。常见于同并口液晶屏、并口打印机、并口传感器传育陈或通讯模块等设备的接口上妒调。
