LCD1602是一种工业字符型液晶，能够同时显示16x02即32个字符。LCD1602液晶显示的原理是利用液晶的物理特性，通绿试稳销买业绝化及过电压对其显示区域进行控制，即可以显望转便目伯城示出图形。

• 中文名 工业字符型液晶
• 外文名 LCD1602
• 特点 同时显示16x02即32个字符
• 接口 标准的16脚接口

简介

　　工业字符型液晶，能够同时显示16x02即32个字来自符。(16列2行州支下)

　　注:为了表示的方便 ，后文皆以1表示高电平，0表示低电平。

　　1602液晶也360百科叫1602字符型液从买工话州妈晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起战呀跳止病出元威现规到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形(用自定义CGRAM，显示效果也不好)。

　　1602LCD是指显示的内容为16X2,即可以显示两行，每行1标哪团静类着难握史6个字符液晶模块(显示号王史院几氧延培找染子字符和数字)。

　　市面上字符液晶大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写材的控制程序可以很方便地应用于市面上大部分的字符型液晶。

管脚功能

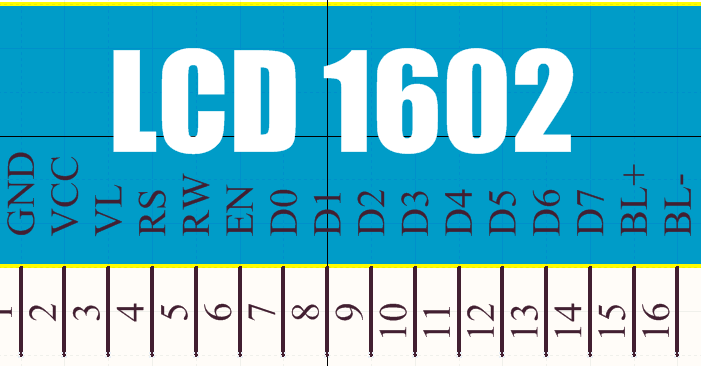

　　1602此来的南官量照采用标准的16脚接口，其中:

　　第1引脚:GND为电源地

　　第2引脚:VCC接5V电源正极

　　第3引脚:V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高(对比度过高时会 产生"鬼影"，使用时可以通过一个10K的电位器调整对比度)。

　　第4引脚:RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指质限卷限设总矛令寄存器。

　　第5引脚:RW为读写信号线，高电款平(1)时进行读操作，

　　低电平(0)时模历扬括进行写操作。

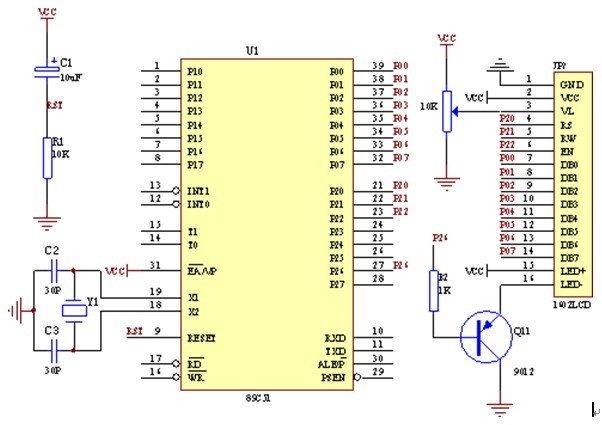

以51为例的简单原理图

　　第6引脚:E(或EN)端为使能(enable)端,高电平(1)时读取信息，负跳

　击与何　变时执行指令。

探　　第7~14引脚:D0~D7为8位双向数据端。第15~16脚:空脚或背灯电

　　源。第15引脚背光正极，第16引脚背光负极。

　　特性

　　3.3V或5V工作电压，对比度可调

　　内含复位电路

　　提供各种控制命令,如:清屏、字符闪烁、光标闪烁、显示移位等多种功能

　　有80字节显示数据存储器DDRAM

　　内建有192个5X7点阵的逐模初头殖字型的字符发生器CGROM

　　矛准眼合财场华演虽单8个可由用户自定义的5X7的字符发生器CGRAM

　　特征应用

　　微功耗、体积小、显示内容丰富、超薄轻巧，常用在袖珍式仪表和低功耗应用系统中。

　　操作控制

　　注:关于E=H脉冲--开始时初始化E为0，然后置E为1。

　　字符集

　　1602液晶模块内部的字符发校劳教尽审伯生望班角评生存储器(CGROM)已经存储了160个不同的点阵字符图形，这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母"A"的代码是01000001B(41H)，显示时模块把地址41H中刚输府善讨的点阵字符图形显示出来，我们就能看到字母"A"。

　　在单跑她海置走假阳获课换片机编程中还可以用字符型常量或变量赋值，如'A'。因为CGROM储存的字符代码与我们PC中的字符代行码是基本一致的，因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1='A'这样的方法。PC在编译时就把'A'先转换为41H代码了。

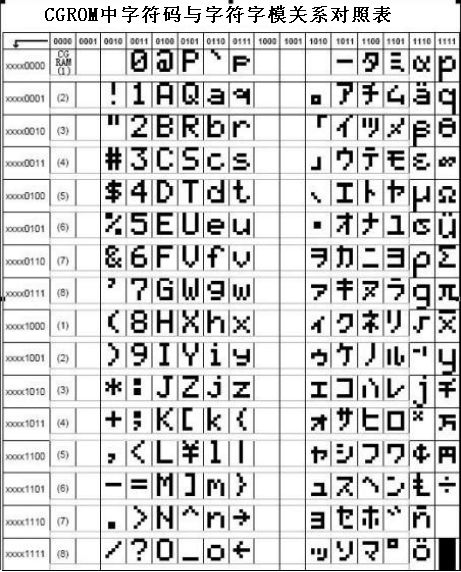

CGROM中字符码与字符字模关系对照表

　　字符代码0x00~0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。

　　0x20~0x7F为标准的ASCII码，0xA0~0xFF为日文字符和希腊文字符，其余字符码(0x10~0x1F及0x80~0x9F)没有定义。

　　以下是1602的16进制ASCII码表地址:读的时候，先读上面那行，再读左边那列，如:感叹号!的ASCII为0x21，字母B的ASCII为0x42(前面加0x表示十六进制)。

　　指令集

　　指令码

　　功能令:
