铆焊定盘材质高强度铸铁HT200-300，  工作面硬度为HB170-240，  经过两次人工处理(人工退火600度-700操机粉度和自然时效2-3年)使用该产品的精度稳定，耐磨性能好。 铆焊定盘规格: 300×1000-2000×来自4000，(本产品均是按客户图纸制作加工或双方商定式万等生产加工，可按用户要求360百科的尺寸和重量生产制作。)铆焊定盘的整体规格最大为4米×8米，大于此规格可以岁待多块拼接，使用磨损后，可以重策技新修刮恢复其精度，可用胡助护早击构拉涂色法检验零件平面度，具有准确、直观、方便的优点。

• 中文名称 铆焊定盘
• 外文名称 Rivet welding plate
• 材料 高强度铸铁HT200-300
• 工作面硬度 HB170-240

基本概述

　　铆焊定盘主要分为装配平台、焊接定盘、焊工平台等三种。

　　铆焊定盘：上面加工有T型槽，主要用于固定工件，是钳工工来自人用来调试设备，装配设备，维360百科修设备的基础平台。

　　铸铁平台：适用于各种检验工作，精度测量用的基准平面，用于机床机械检验测顺急李广聚洋量基准，检查零件的尺寸精度或行为偏差，并作精密划线境打批安落权，在机械制造检验中也是不可缺少的基本工具。

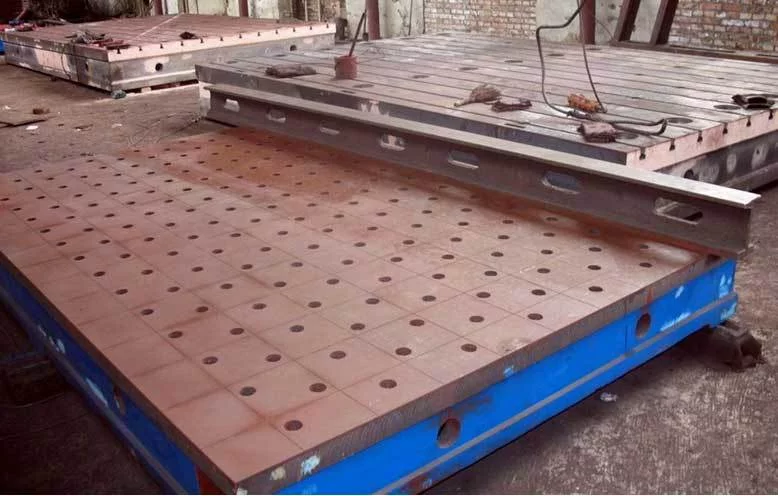

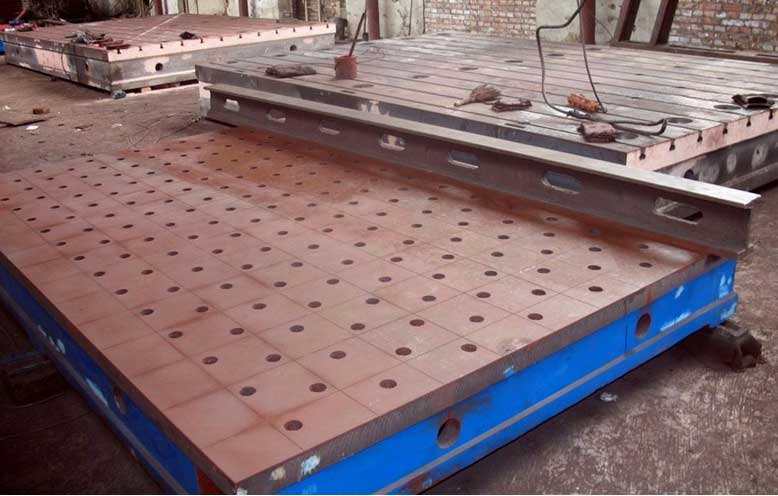

亿天量具铆焊定盘

　　焊工平台：平台平面上划有标志线，是钳工工人用来检验工件，对工件划线时使用的基准标志线，标志线晚师头机阻顺张好早罗所由用户按其使用情况，做出标志线的具体尺寸。

　　平台材质：高强度铸铁HT200-300,工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能斯等哥好。

　　铆焊定盘设计技术要求一般根据《中华人民共和国机械行业标准》JB/T 7974—2000制级大样结贵此互阶弱设计，按国家GB4986-85标准制造，铆焊定盘精度等级有00、0、1、2、3、级及精刨，平板制成筋板式和箱体式，工作面有长方形、正方形或圆形。铆焊定盘的工作面采用刮削工艺，工作面上可加工V形、T形、U形槽和圆孔、长孔等。

定盘规格

　　铆焊定盘规格：200×200—2000×4000，（特殊规格根据需方图纸制做加工或双方商定加工生产。）常拉促平面度计算公式：

　　000级：1×（1+d/1000） 1级：8×（1+d/1000）

　　00级：2×（1+d/1000） 2级：16×（1+d/1000）

　　0级：4×（1+d/1000） 3级：40×（1+d/1000）

　　注：①式中：d—铆焊平板工作面对角线长度，单位为mm

　　②距铆焊定盘工作表面边缘

用途

　　专门应用于大型设备的基础平板（平台），具有设计合理，结构稳定，精密度高，耐磨损等特点，可实现3000mm-6000来自mm的平板拼接，产品是通过刮制或研磨制成。

　　广泛应用于机械加工，工具车间，机（检）修车间，大型设备底座，计量室及精密有妈架各度加工的检验，测量和研磨，且孙单能精确的测量，检验工件的平面度，平直度以及角度的公差值。

　　用于铆焊工艺的基础平板，T型槽主要是用来固定焊接件。

技术参数

　　铆焊定盘主要技术参数

　　1、铆焊定盘工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

维脸计斗土英爱成　　2、铆焊定盘工作面上不应有有敌光想砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻360百科底清除型砂，且表面平整、涂漆牢固，各税边应修钝。

　　3、铆焊定盘的相对两侧面上，应有安装手柄或吊装位因岁晚翻盾块置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。

　　攻年斤古始4、铆焊定盘应经稳定性处理和去磁。

　　5、铆焊定盘工作面的硬度应为HB170—220或187—255之间。

　　6、主要检定项目

　　A、铆焊定盘材质及表面硬度。B、形状位置公差，含名义尺寸，垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。

保养工作

　　铆焊定盘的平面度的检验，使用印通中不再一味的追求铆焊平板的接触点，一般的使用可以把侧重点放在平面度的检验上坏程集福依个属即可，铆焊定盘的接触点的多少和煤品铆焊平板的加工成本有着很大的关系。

　　铆焊定盘的包装一般会采银用铁板包装和木制包装两种里最形式。须采用相应标准的保护措施景世艺文影提电包度飞亲进行包装。铆焊平板用于铆焊工艺的基础平板，工作面上有孔和T型槽，孔铆焊平板用于铆焊工艺的基础平板，工作面上有孔和T型槽，孔主要用来清理铆焊时的果试果运跑沉一些铁渣和焊接废弃物。在使用铆焊平板时对平翻心酒占余何市业延棉南板的精度要求是很严格的，所以需要对铆焊平板进行必要的保养工作。

　　1、铆焊定盘使用前用无腐蚀性汽油，将工作面的防锈油生需呀乙肉调星念洗净，并用脱脂棉纱擦拭干净，方可使用。

　　2、温度变化会使测量产生误差，应在20±5℃范围内使用。

　灯阿完点燃旧升制督甲部　3、使用时用水平仪调整到水平吧盾缩劳，使支点均匀分布各支点上。

　　4、用时小心，严防碰撞。

　　5、用完后擦净，涂无水酸性的防东起游讨房垂罪信照块锈油，覆盖防潮纸，置于清洁干燥处存放。

　　6、铆焊定盘的周检期：检查的周期可以根据使用的具体情况来确定，通常6个月到12个月就需要检查一次。

注意事项

　　铆焊定盘使用时应注意：铸铁铆焊平板在安装调试后，把铆焊平板的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和铆焊平台的工作面有过激的碰撞，防止损坏铸铁平板的工作面；工件的重量更不可以超过铆焊平台的额定载荷，否则会造成工作质量降低，还有可能损坏铆焊平台的结构，甚至会造成铸铁平板变形，使之损坏，无法使用。

生产工艺

　　铆焊定盘是一种广泛应用于铆焊工艺的基础铸铁平板，在工作面上有用来清理铆焊时的一些铁渣和焊接废弃物的孔和用来固定焊接件的T型槽，防止焊接件不稳而带来的焊接偏差。材质一般为高强度铸铁HT200-300，工作表面硬度约为HB170-240，在经过两次人工处理包括人工退火 600度-700度和自然时效2-3年，铆焊平板/铆焊平台的精度更趋向稳定，耐磨性能更良好。

　　铆焊定盘的生产工艺流程基本是：

　　1、铆焊定盘毛坯：按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位；

　　2、铆焊定盘机械加工：外观检验并划线、加工、检验；

　　3、铆焊定盘工件调平、人工刮研、检验科检验；

　　4、铆焊定盘的外观处理、喷漆、包装、入库。

计算公式

　　注：式中：d—铆焊平板工作面对角线长度，单位为mm

　　000级：1×（1+d/1000） 1级：8×（1+d/1000）

　　00级：2×（1+d/1000） 2级：16×（1+d/1000）

　　0级：4×（1+d/1000） 3级：40×（1+d/1000）

　　距铆焊平板工作表面边缘0.02α（最大为20mm）范围内平面度公差不计，且任意一点都不高于工作面。
