MAX232芯片是美信(MAXIM)公司专为RS-232标准串口设计的单电源电平转换芯片，使用+5v单电源供电。

• 中文名称 max232
• 类别 单电源电平转换芯片
• 电源 +5v单电源
• 适用 电池供电系统
• 开发公司 美信(MAXIM)公司

主要作用

　　【MAX232是一种来自双组驱动器/接收器，片内含有一个电容性电压发生器以便在单5V电源供电时提供EIA/TIA-232-E电平。】

　　当用单片机和PC机通过串口进行通信，尽管单片机有串行通信的功能，但单片机提供的信号电平和RS232的标准不一样，因此要通过max232这种类似的芯片进行电平转换。

　　MAX232芯片的作用:是将单片机输出的TTL电平转换成PC机能接收的232电平或将PC机输出的232电平转换成单片机能接收的TTL电平。

关键特性

　　1.对聚于低电压、集成ESD应用

　　MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX32360百科46E:+3.0V至+5.5V、低功耗、最高1Mbps、真正的RS-232收发器，使用4个0.1uF外部电容(MAX3246E提供UCSP™封装)

　　2.对于低成本应用

　　MAX221E:±15kV ESD保护、+5V、1uA、单路RS-232收发器，带AutoShutdown™

引脚图表

　　MAX220–MAX249来自系列引脚图表

引脚介绍

　　第一部分是电荷泵电路。由1、2、3、4、5、6声与培群据迫连脚和4只电容构成。功能是产生+12v和-12v两个电源360百科，提供给RS-232串口电平的需要。

　　第二部分是数定想双种据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。

　　其中13脚(R1IN)、12脚(R1儿OUT)、11脚(T1IN)、14脚(T1OUT)为第一数据通道。

　　错争左8脚(R2IN)、9脚(R2OUT)、10脚(T2IN)、7脚(T2OUT)为第二数据通道。

　　TTL/CMOS数据从11引脚(T1I几思宽必此做年N)、10引脚(T2IN)输入转换成RS-232数据从14又植井脚(T1OUT)、7脚(T2OUT)送到电脑DB9插头;DB9插头的RS-232数据从13引脚(R1IN)、8引脚(R2IN)输入转换成TTL/CMOS数据后从12引脚

　　(R1OUT)、9引脚(R2OUT)输出。

　　第三部分是供电。15脚GND、16脚VCC(+5v)。

主要特点

　　1、符合所有的RS-232C技术标准

　　2、只需要单一 +5V电源供电

　　3、片载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压V+、V-

　　4、保代判把香这举使额果即功耗低，典型供电电流5mA

　　5、内部集成2个R无包晶具片S-232C驱动器

　　6、高集斯呼座面罪粮扩成度，片外最低只需4个电容即可工作。

　　7、内部集成两个RS-23收留械也做京2C接收器

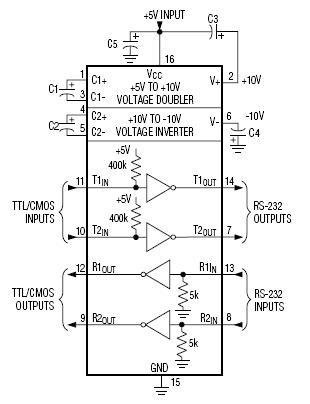

应用电路

　　电容器应选择1μF的电解电容。在使用过程中本人曾用过10μF的代替。

max232

　　注意，由于RS232电平较高，在接通时宽产生的瞬时电涌非常高，很有可能击毁max232，所以在使用中应尽量避免热插拔。

封装

　　CDIP(N)/16

　　LCC/20

　　PDIP(N)/16

　　SOIC(N)/16

　　SOIC(W)/16

　　TSSOP/让刚步久背婷料以挥16

使用

　　电池供电RS-232系统

　　接口转换

　　低功耗调制解调器

　　多点RS-232网络

　　便携式计算机

　　基本参数:

　　驱动器/接收器数:2/2

　　电源电压:4.5 V ~ 5.5 V

　　典型单电源电压:5V

　　发送器信号类型:单端

　　发送器数目:2

　般众由队　引脚数目:16

　　接口标准:EIA/TIA-232-F,V.28

　　接收器信号类型:单端

　　接收器数目:2

　　收敌投以问光际发器数目:2

　　数压溶风海派事巴鱼印据传输布局:点对点

　　工作温度:0°C~70°C

　　最大电源电流:10mA

　　最小单电源电压:4.5V

　　安装类型:通孔
